铁路站台激光越线检测系统(对射式)

发布时间:2016-11-11 8:38:21   编辑:    浏览量:2432

    随着人民生活水平的不断提高,铁路凭借安全系数高、速度快、乘坐舒适、运行路程远等优势成为越来越多旅客出行选择的交通方式。尤其是CRH系列动车组的开行不但提高了旅客乘坐火车的舒适性,而且大大缩短了旅途时间,受到旅客的欢迎。不论是普通列车站台还是动车组列车站台都沿用了传统的开放式构建形式。虽然站台边沿处设有安全标线,但在等候列车到来的过程中部分旅客意识不到危险且随意性走动;即便有越线的旅客,接车工作人员往往会巡查前方顾及不到后方、巡查后方又顾及不到前方,起不到实时提醒和看护的效果;有时候部分带小朋友的旅客,由于在站台上接打电话或看护不周导致小朋友在玩耍时跌落站台,甚至会逼停列车、造成晚点,严重的还会出现生命危险。为此,站台缺乏一套有效的越线检测报警或语音提醒系统。
    一、项目目的
    在对铁路原有声光信号不造成影响的前提下,在站台建立一套智能有效的越线检测及语音提醒系统,从而进一步保护旅客在站台乘车时的人身安全;由于越线即播报提醒语音,同时也提高了旅客的自我安全保护意识,防止意外事故发生。
    二、系统介绍

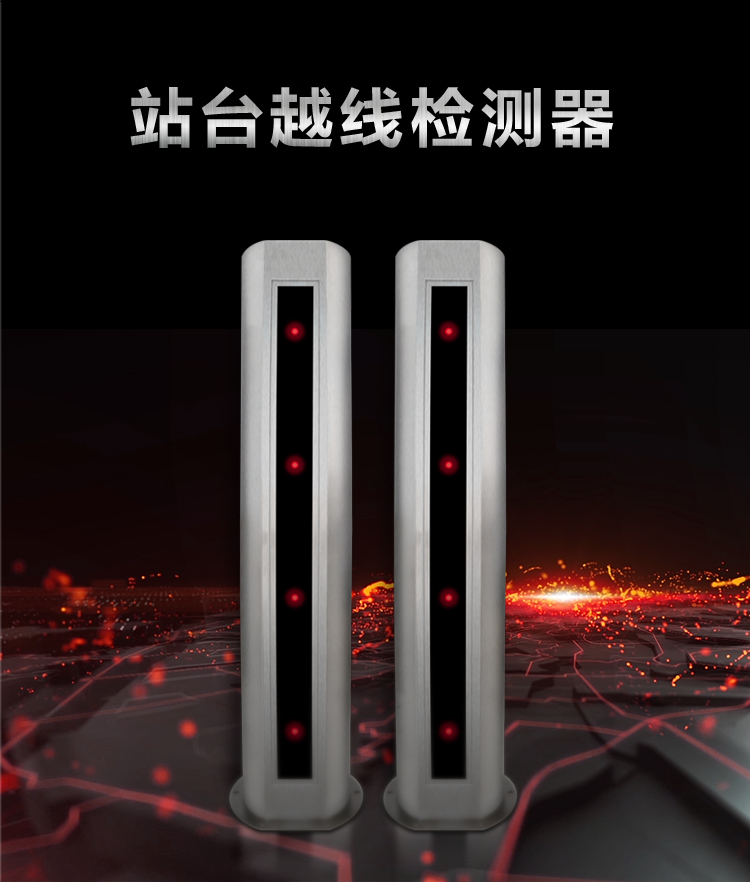

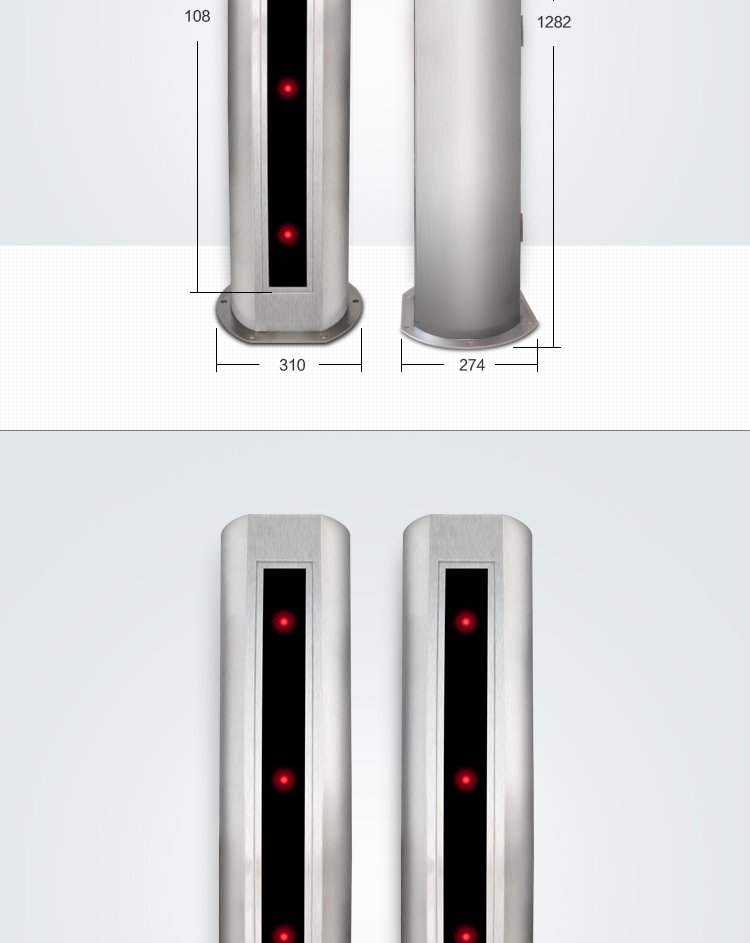

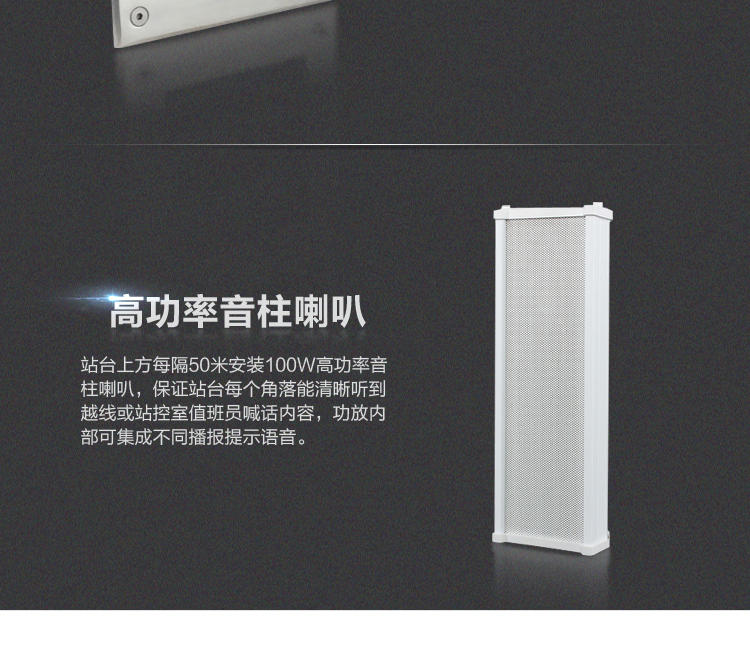

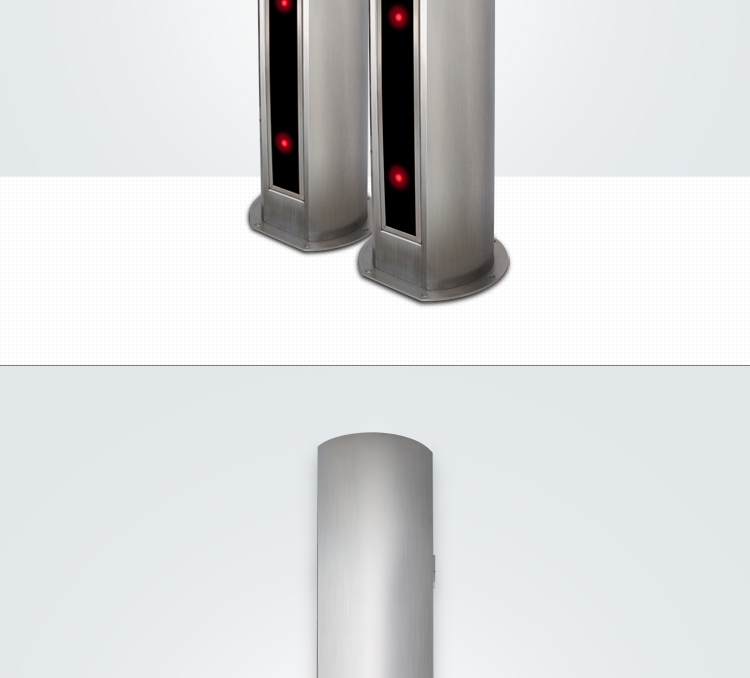

    整个系统分激光越线探测、越线信号处理、语音播报三大功能部分。激光越线探测器由激光发射端和激光接收端两个部分组成,以安全线为基准分别安装在站台首端和末端。越线信号由激光越线探测器发出,送给控制主机内的无线信号控制器,控制器将信号处理后驱动整个站台的语音提示器播放提示或警告语音。语音提醒功能主要由一体化语音播报提示器实现,每个语音提示器内部有已经固化好的录音文件,通过控制主机驱动就可即时播放,语音清晰、声音甜美。语音提示器根据整个站台长度要求每间隔40-80米安装一个,间隔距离越近整个站台的声音越响亮,整体效果表现越好。语音提示器及激光越线探测器系统是否工作也可通过无线遥控器人工操控。

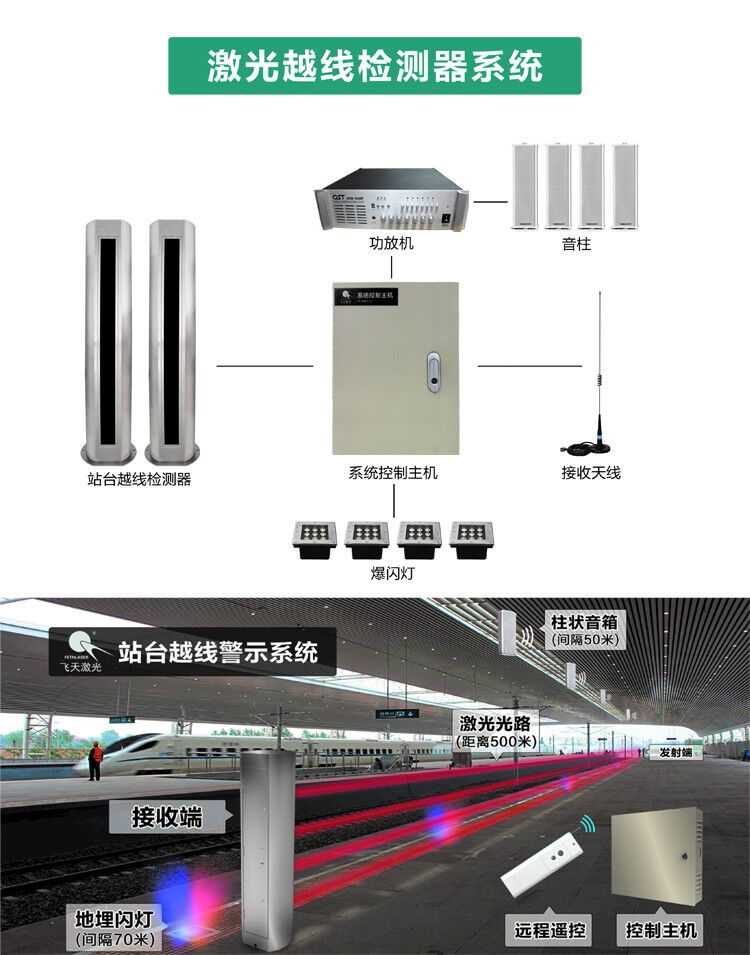

    系统网络图如下所示:

    三、工作原理
    整个系统配备无线遥控器,当列车即将到站,站台工作人员可根据旅客进入站台的时间择时通过无线遥控器打开激光越线检测系统,至此整个系统开始运行,激光越线探测器进入实时探测状态。当有人越线或侵线,激光光束被遮挡,激光越线探测器接收端接不到发射端发出的激光就会输出越线信号。此时系统控制主机检测到该信号,会立即驱动站台全线的语音播报喇叭发出语音提醒:“您已越线,请注意安全!”(语音内容可定制)起到越线及时提醒的作用。另外,站台工作人员听到越线语音播报也可以进一步的提醒并制止越线旅客,退到安全线以内,确保人身安全和保障列车正常运行。
    当列车到达站台并停稳后,旅客必会越过安全线上下车,此时站台工作人员需按下无线遥控器的控制按钮,暂停语音提醒或关闭整个探测系统(可选),目的是在旅客上下车的过程中不让其发出语音。
    当旅客上下车完毕,列车准备开车时,站台工作人员可根据现场需要选择是否再次打开语音提醒或整个探测系统,目的是确保列车开动时,安全线附近没有滞留的旅客,防止意外发生。
    列车安全驶出站台,本趟列车接车工作基本结束,站台工作人员一般会及时提醒逗留在站台附近的旅客尽快出站,待站台上没有旅客及闲杂人员后,工作人员通过遥控器关闭整个系统并离开站台,等待下一趟列车的到来。
