飞天激光安装调试注意事项(保养篇)

发布时间:2018-8-3 16:07:06   编辑:山东飞天激光光电科技有限公司    浏览量:1745

保养篇

1、设备维护

维护项目

维护方法

周期

杂草、树木等障碍物

清除防线上杂草、树木枝叶、塑料袋等障碍物

1周

发射及接收镜盖

将发射与接收镜盖卸下,用干净绒布擦拭。

3个月

功能测试

横向阻断激光束来判断设备是否正常工作

6个月

功能测试

用寻光器校正

6个月



2、故障排除

状态

原因

解决方法

激光管不发光

①未接通电源

②供电不正常

③激光管松动

④激光管损坏

①接通电源

②检测供电电源

③重新插拔激光

④更换激光管

即使阻断激光束接收端信号指示灯也不亮

①未接通电源

②供电不正常

③激光经某种物体反射到接收端

④没有同时阻断2束激光

⑤阻断时间短于接收端响应速度

①接通电源

②检测供电电源

③移开反射物体或改变安装位置、光轴方向

④同时阻断2束激光

⑤调整响应速度

接收端信号指示灯也不熄灭(持续报警)

①光束偏移

②发射端接收端之间有障碍物

③发射及接收镜盖被污染

④发射与接收频率通道不匹配



①重新校正激光光束

②清除障碍物

③用干净绒布擦拭

④正确的设置频率通道

经常间歇性报警

①接触不良

②电源电压波动

③发射端与接收端之间有障碍物

(风吹树木等摆动时)

④发射端与接收端之间有动力线

⑤发射端或接收端安装不稳定

⑥发射及接收镜盖被污染

⑦发射端激光偏移

⑧可能有较大的鸟、猫等阻断光束

①检查线路

②稳定电压

③清除障碍物

④变更线路路径

⑤固定结实

⑥用干净绒布擦拭面重新校正激光

⑦重新校正激光

⑧降低响应速度或设置遮挡双光束报警模式(入侵者可能逃脱的场所除外)

3、激光管更换



如设备使用中用寻的器发现激光不发光,可现场将激光管更换,具体步骤如下:

1)施工人员首先做好自身防静电措施(如佩戴防静电手环等)。

2)将设备断电。

3)将发射镜盖卸下(逆时针拧动)。

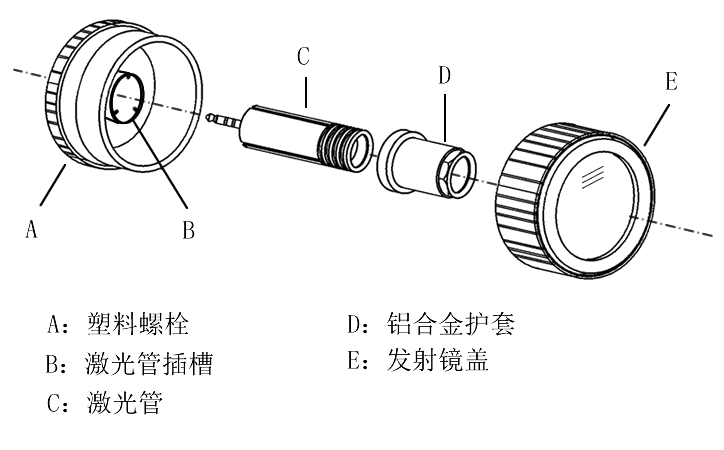

4)将窗口内的六角铝合金护套卸下(逆时针方向拧动,图D)。

5)用尖嘴钳子将坏的激光管拔下,然后将准备好的激光管插入,插入激光管时请注意,要将激光管三个凹槽与横槽中三个凸起的点对应好。

6)设备通电,此时检查是否有光源发出(请勿直视激光束,可以使用激光寻的器检查)。如无光源发出,请再次将激光管拔下,将另一支完好的激光管插入,若依旧无法发出,此时基本判定设备内部故障,需返厂维修。

7)设备通电后,若有光源发出,请再次切断电源,依次将六角铝合金护套和镜盖拧紧锁死(顺时针拧动),激光管安装完毕。
