本章主要介绍有高低压脉冲电子围栏探测器（以下简称电子围栏）的功能组成及各项用户操作信息。

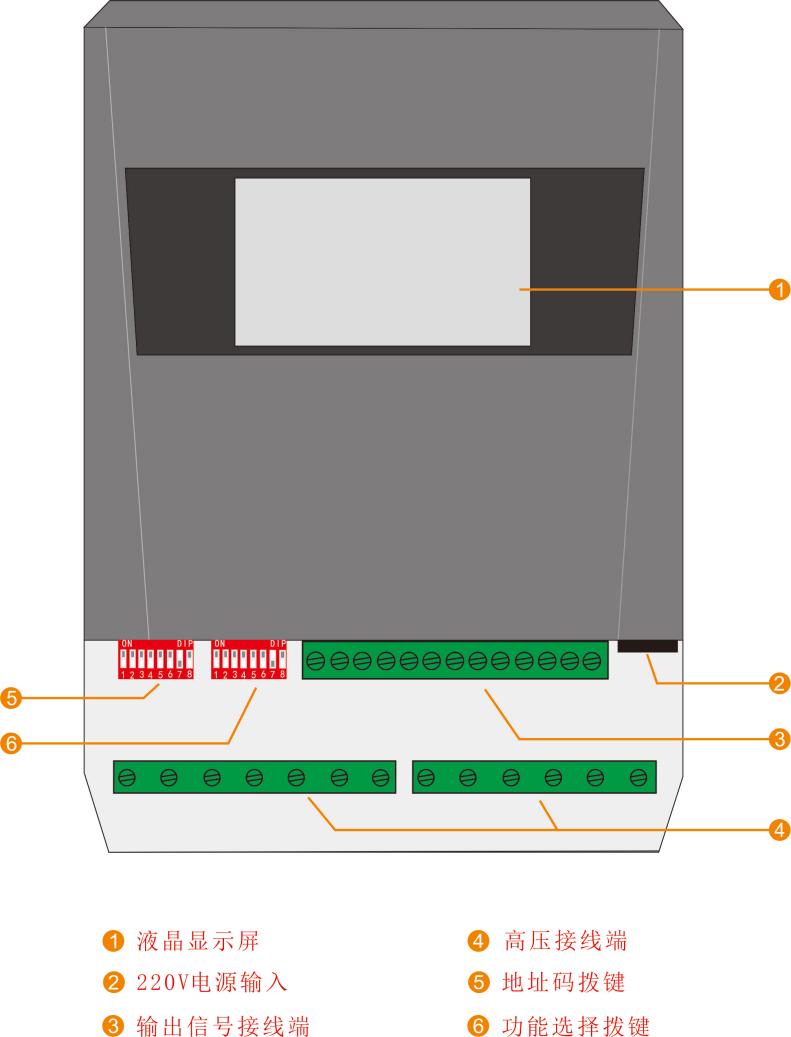

电子围栏主机外观介绍

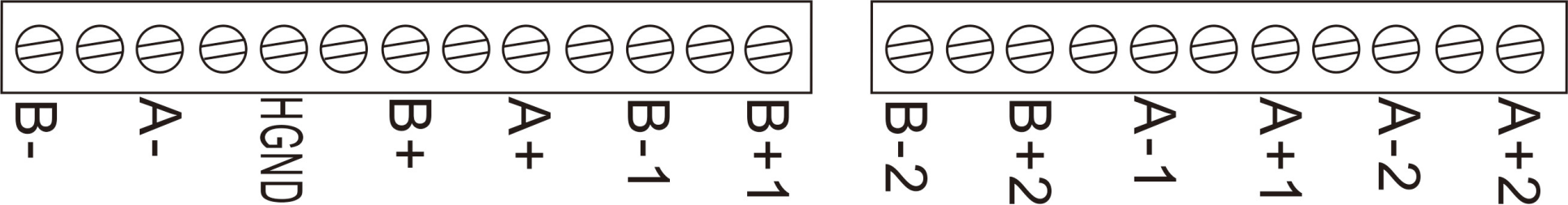

1.2 输出的四根高压线
A+ A- 为第一防区两根高压出线，B+ B- 为第二防区两根高压出线，HGND接地。

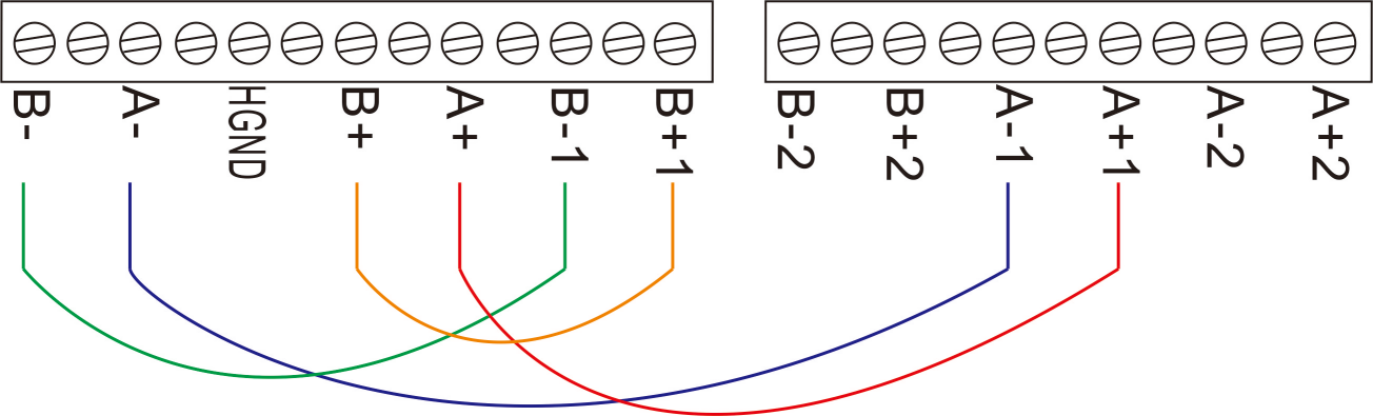

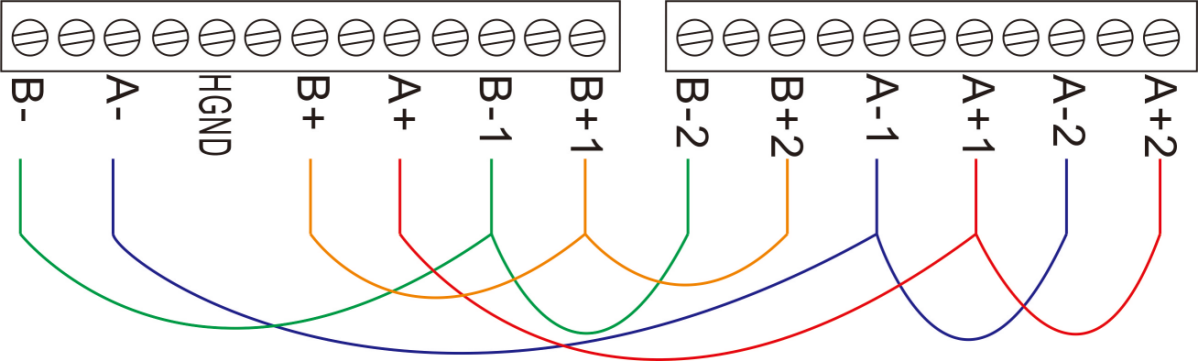

1.3 六线制接法
输入的4根高压线：A+1 A+2 为第一防区正极两根进线，A-1 A-2 为第一防区负极两根进线，B+1 B+2 为第二防区正极两根进线，B-1 B-2 为第二防区负极两根进线，HGND接地。

四线制接法：输入的2根高压线：A+1为第一防区正极进线，A+2无须接线。A-1 为第一防区负极进线，A-2无须接线。B+1 为第二防区正极进线，B+2无须接线。B-1 为第二防区负极进线，B-2无须接线，可直接通过拨码键设置四/六线制。

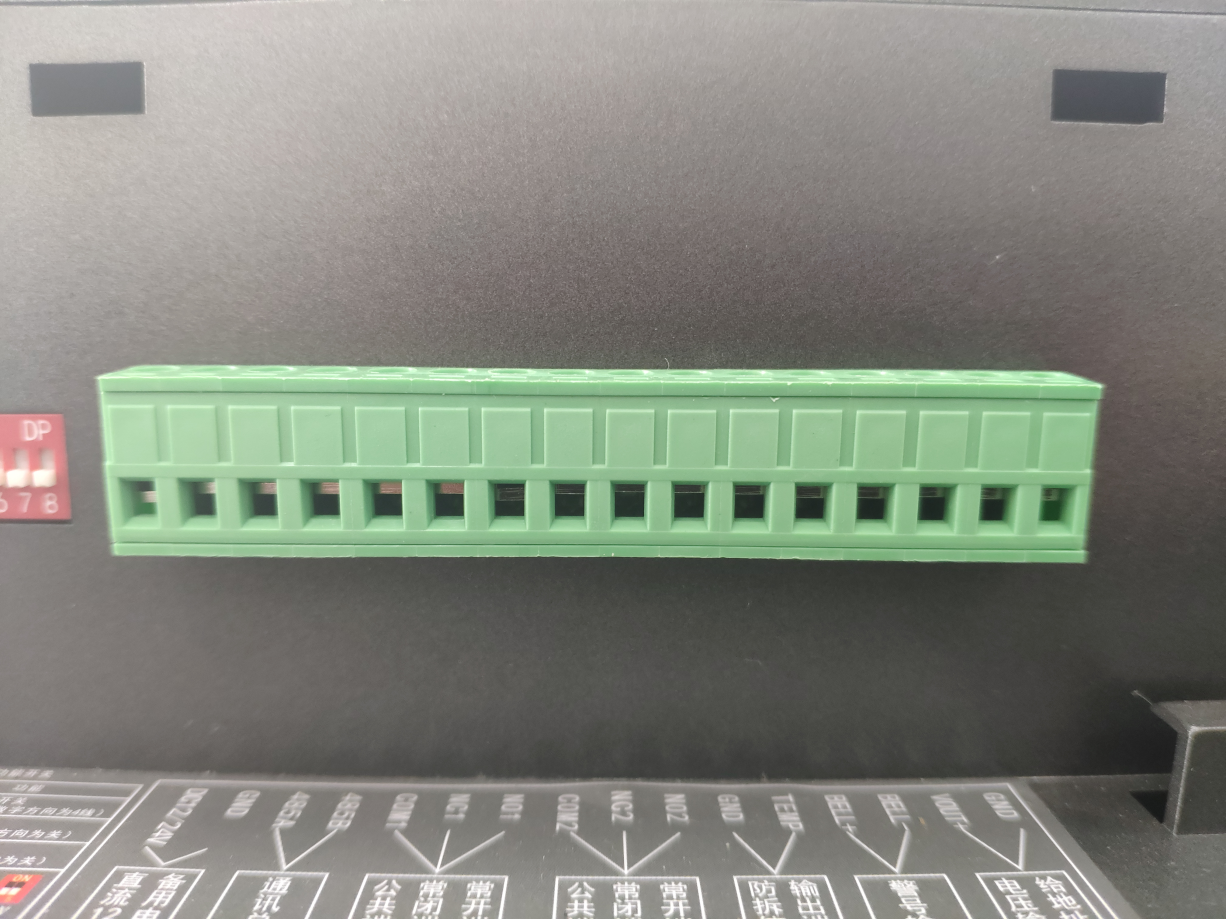

1.4 前端子的功能介绍
如下图所示:

24V+、24V-：备用直流电源输入端；
485A、485B：为485总线接口；
COM1、NC1、NO1：为一防区报警输出继电器常开常闭可选；
COM2、NC2、NO2：为二防区报警输出继电器常开常闭可选；
TEMP、TEMP：为防拆信号，出厂未打开，需参照第7页打开；
BELL+、BELL-：为声光报警输出，输出电压为12-15V；
VOUT+、GND：为12V输出，可给地址模块提供电源。

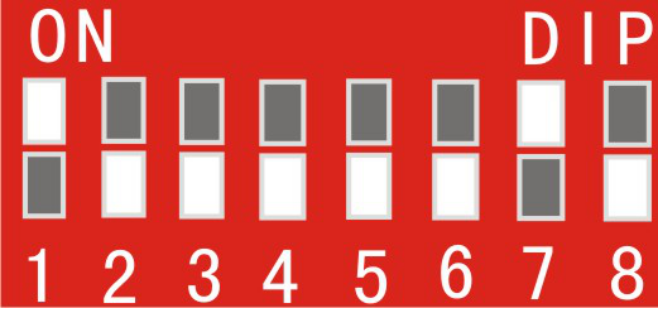

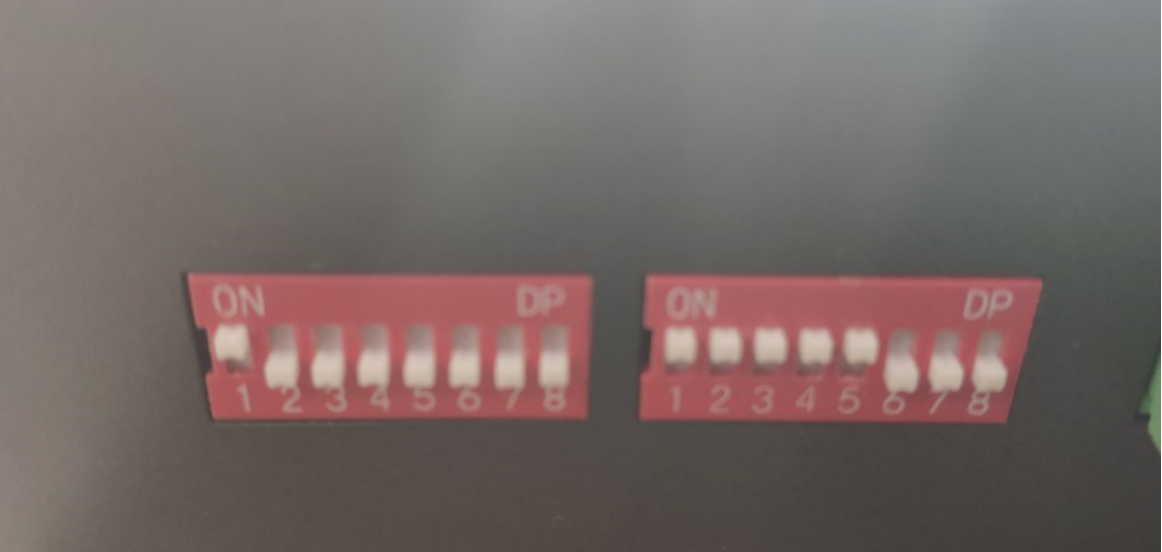

1.5八位拨键说明

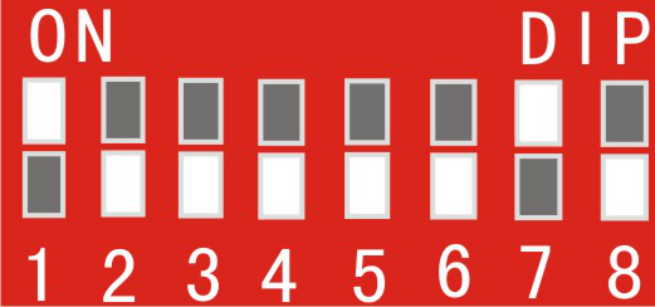

 地址码拨键功能

1.6四线功能的拨码

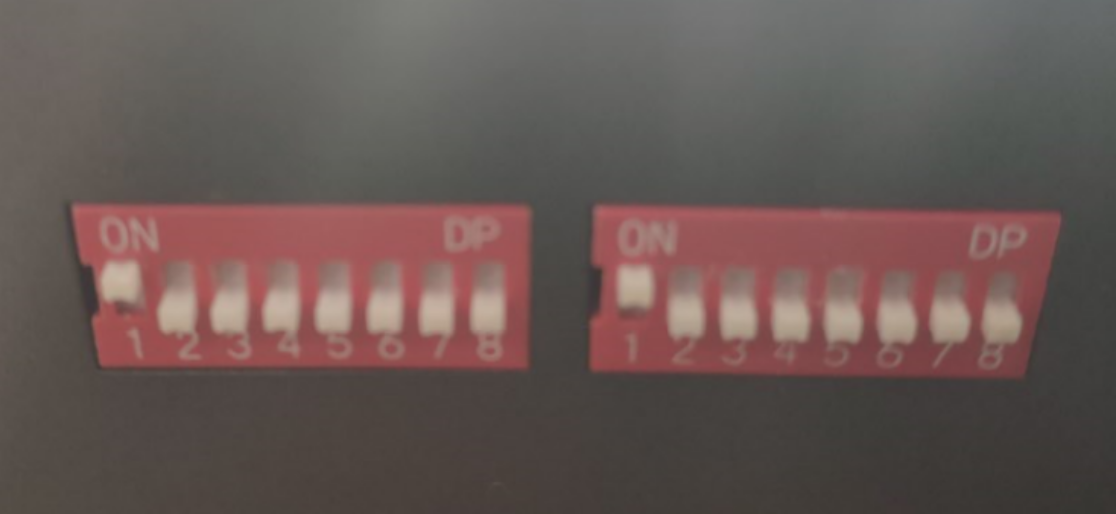

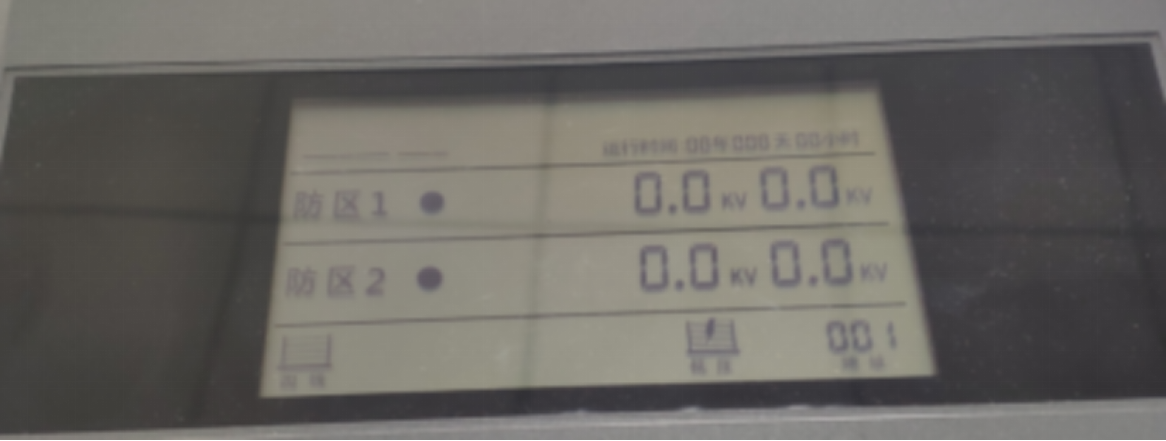

如图1-1所示当右侧拨码按键全部指向在数字方向则显示屏如图1-2左下方功能显示为4线
图1-1

图1-2

1.7六线功能的拨码

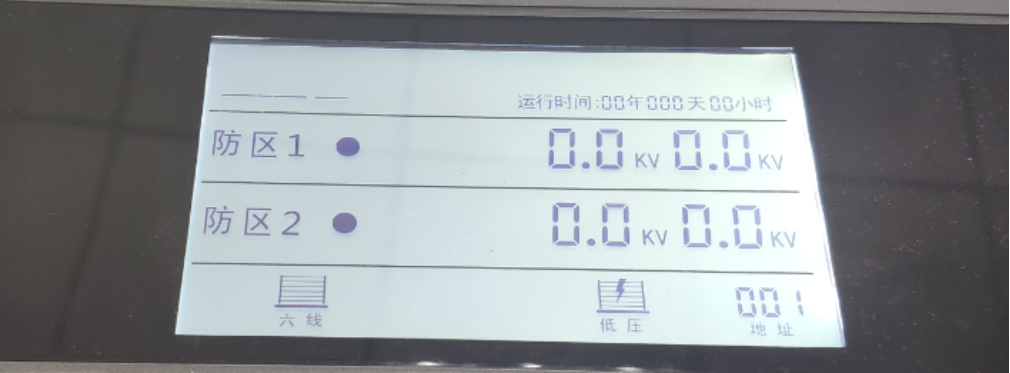

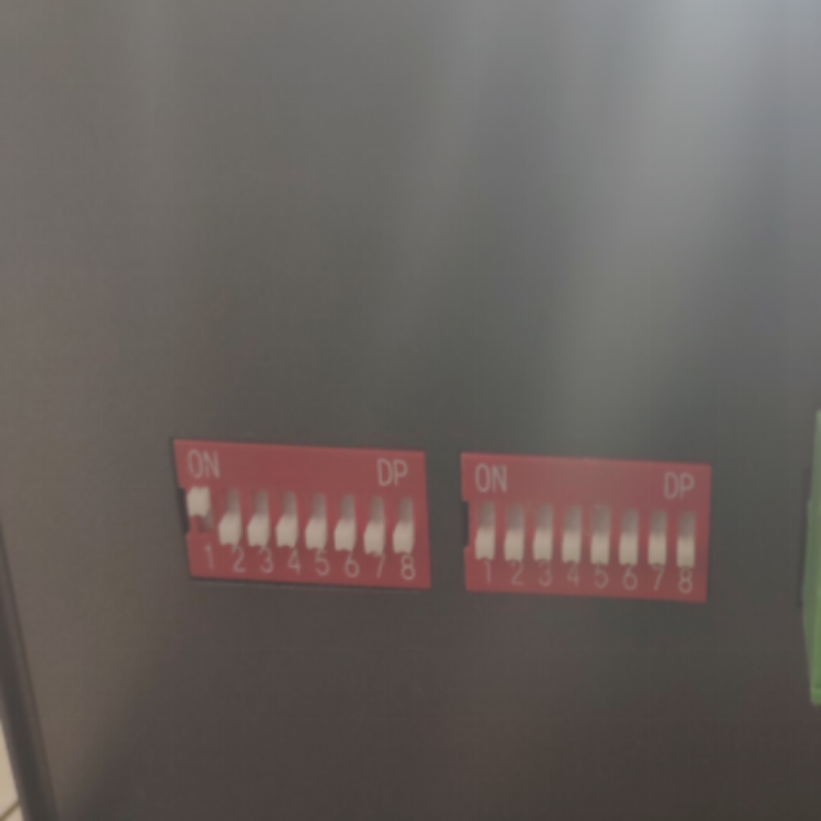

如图1-3所示当右侧拨码按键第一个指向英文方其余的指向在数字方向则显示屏如图1-4左下方功能显示为6线。
图1-3

图1-4

1.8六线1防区1kv的拨码

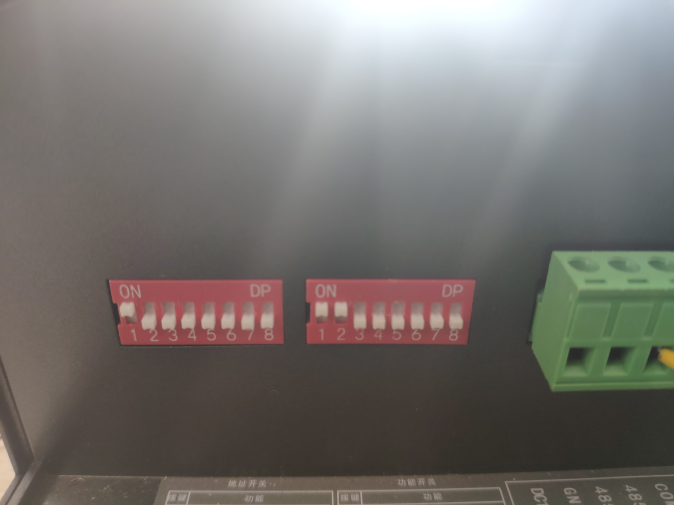

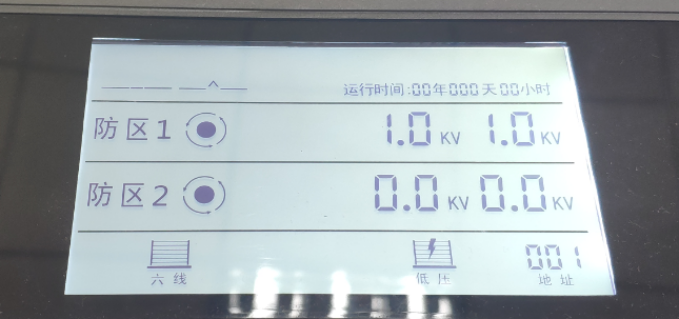

如图1-5所示当右侧拨码按键第一个第二个指向英文方其余的指向在数字方向则显示屏如图1-6左下方功能显示为6线防区1显示为1KV。
图1-5

图1-6

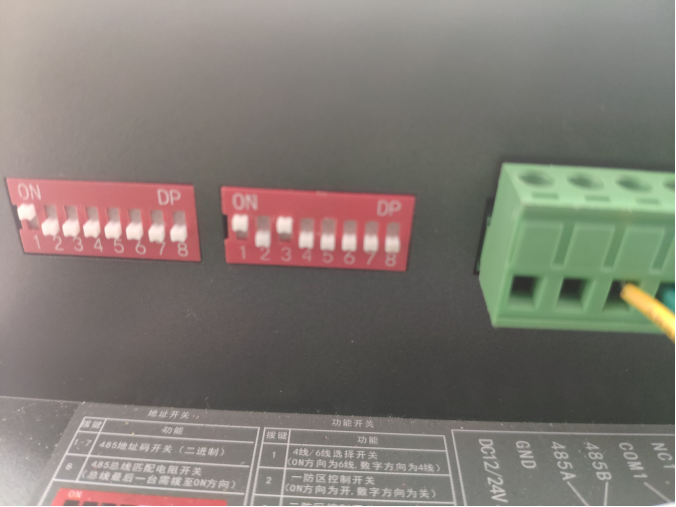

1.9六线2防区1kv的拨码

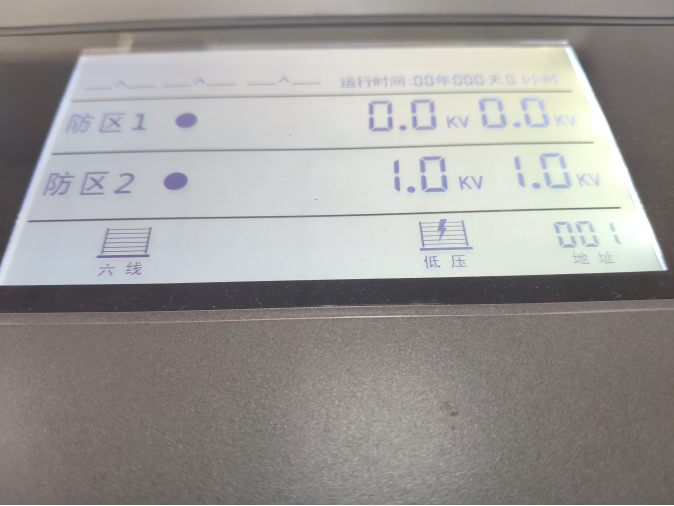

如图1-7所示当右侧拨码按键第一个第三个指向英文方其余的指向在数字方向则显示屏如图1-8左下方功能显示为6线防区2显示为1KV。
图1-7

图1-8

1.10六线双防区2kv的拨码

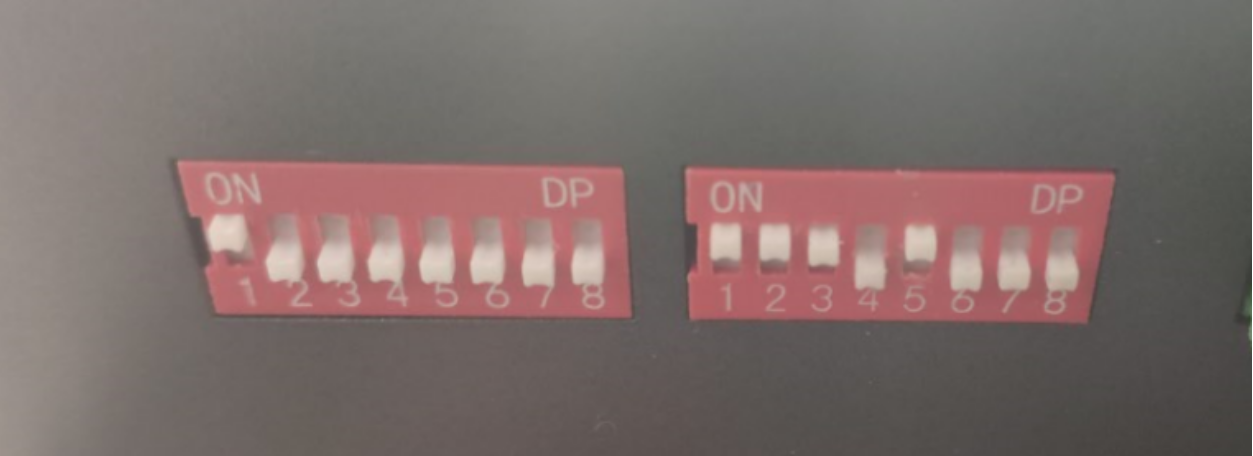

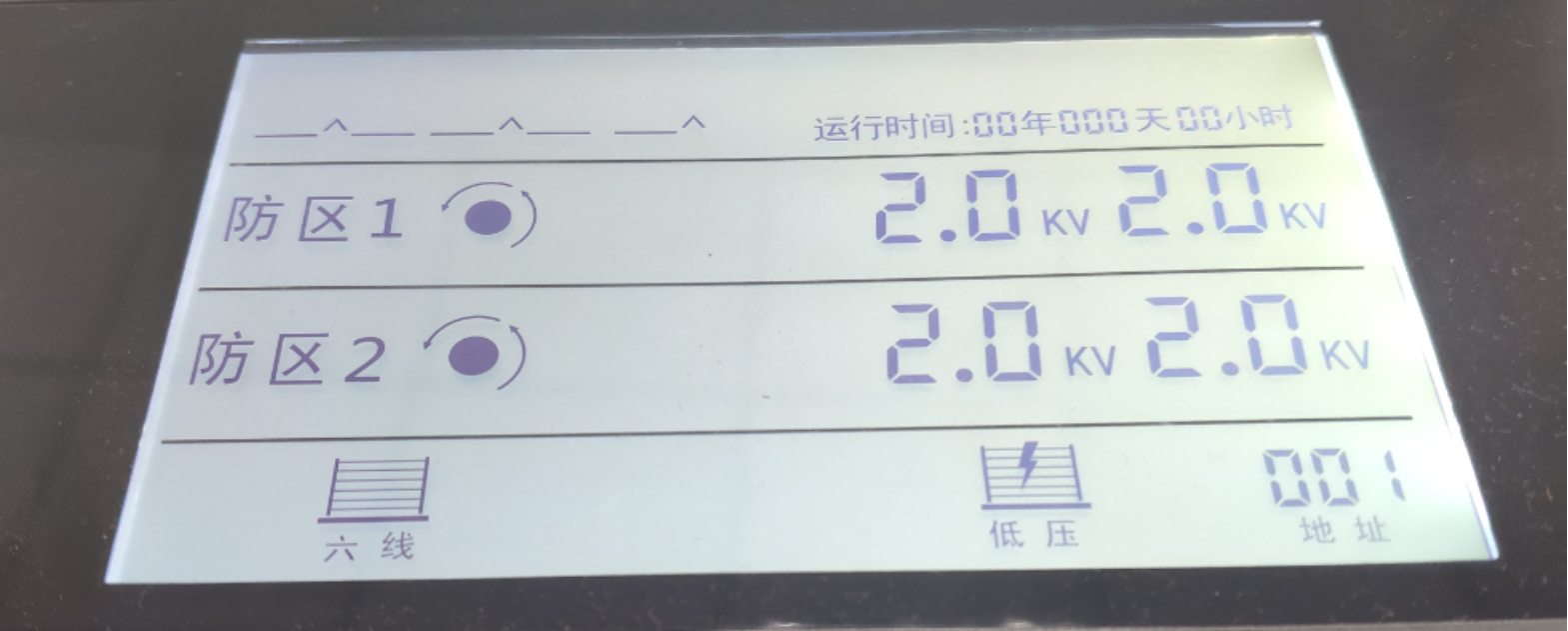

如图1-9所示当右侧拨码按键第一个第二个第三个五个指向英文方其余的指向在数字方向则显示屏如图1-10左下方功能显示为6线两个防区显示为2KV。
图1-9

图1-10

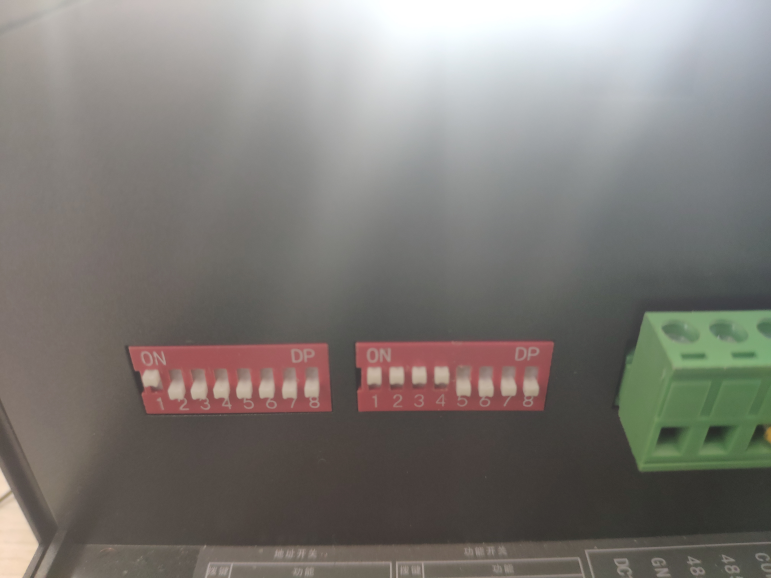

1.11六线双防区4kv的拨码
如图1-11所示当右侧拨码按键第一个第二个第三个四个指向英文方其余的指向在数字方向则显示屏如图1-12左下方功能显示为6线两个防区显示为4KV。
图1-11

图1-12

1.12六线双防区5.6kv的拨码

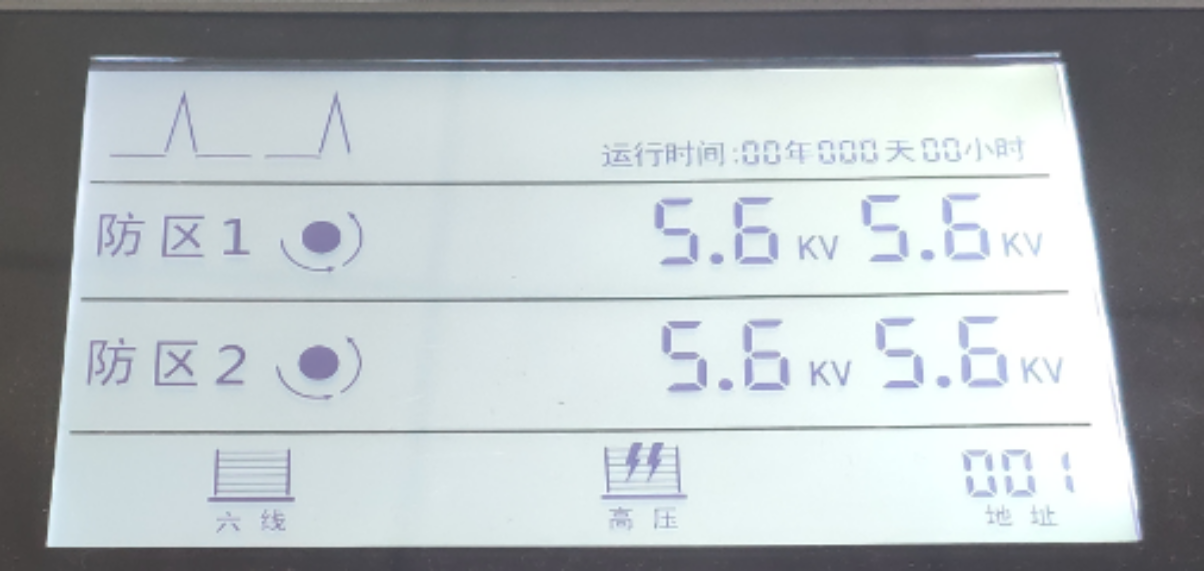

如图1-13所示当右侧拨码按键第一个到第五个所有指向英文方其余的指向在数字方向则显示屏如图1-14左下方功能显示为6线两个防区显示为5.6KV。
图1-13

图1-14

二、主机调试与报警试验
6.1通电检查
当系统的控制器和电子围栏全部安装完成后，应进行一次全面检查。检查挂线杆是否装牢，绝缘子的位置是否正确，导线架设是否正常，地线的接地电阻是否满足要求；检查电子围栏的绝缘电阻是否满足要求；检查引向控制器的高压绝缘导线的连接是否正确，确认接线正确后，并确认所有人员已经离开周界围栏。
打开电源开关，系统进入自检状态，并且等待充电完成（若需要学习遥控器请将学习设定键拨动到关闭上，然后按下解锁键，详情见屏幕提示）。
完成后即高压布防状态，高低压转换开关打到高压时，主机有较强的脉冲声发出。打到低压时声音明显变小。打到自动时由键盘或计算机直接控制。
在高、低压或自动状态下液晶正确显示。
以上现象显示正确且无报警输出，表示系统运行正常。
2.2报警试验。
2.2.1短路
用高压绝缘线短接任意两相或对地，3秒后，主机提示短路。报警设备也会发出报警，消除触发源后，报警复位，系统恢复正常。
2.2.2断线
拔掉任意一根接线柱上的绝缘线，3秒后，主机提示断线入侵报警，消除触发源后，报警复位，系统恢复正常。
2.2.3防拆
将拨码按键7拨到英文方向打开主机壳，主机防拆报警。报警设备也发出报警，合上主机壳，报警复位，系统恢复正常。
系统内部自动监控系统，当触发源消除后，报警持续10秒后，系统自动复位恢复正常。
