简介

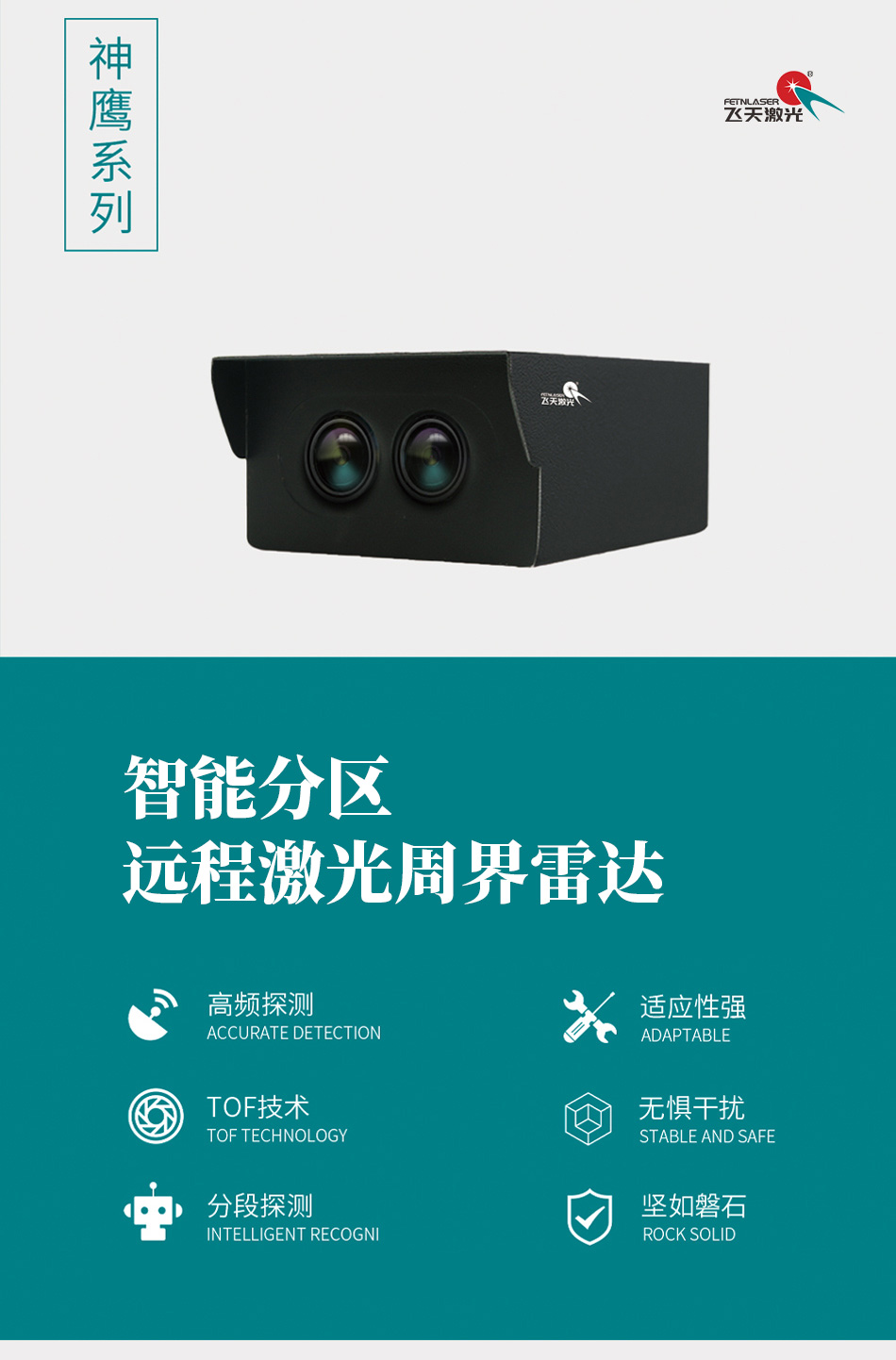

智能分区远程激光周界雷达是山东飞天光电科技股份有限公司推出的一款用于远距离探测的激光雷达。远距离测距雷达基于ToF（飞行时间）原理，采用905nm激光光源，配合独特的光学、电学设计，实现稳定、精准、高灵敏和高速的距离测量的功能。主要应用于智能交通、桥梁超高、桥墩防撞、高压线防外破、道路超高、河道超高、闸口限高、车道鉴别、公路测速、自动化测控等众多应用领域。

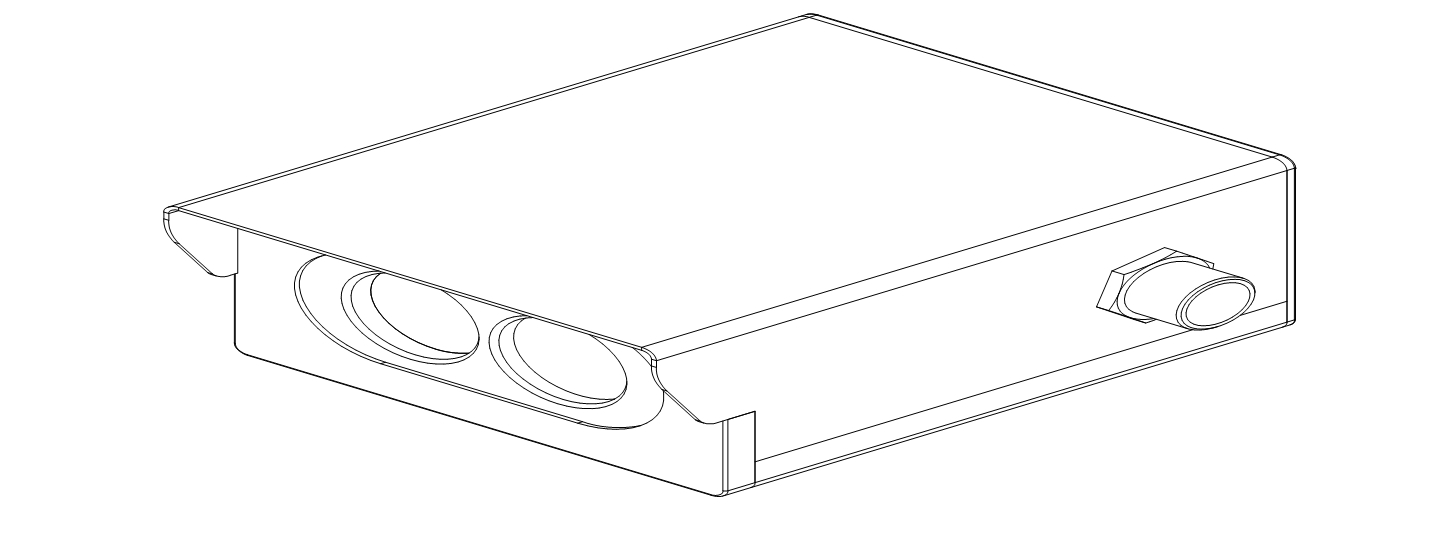

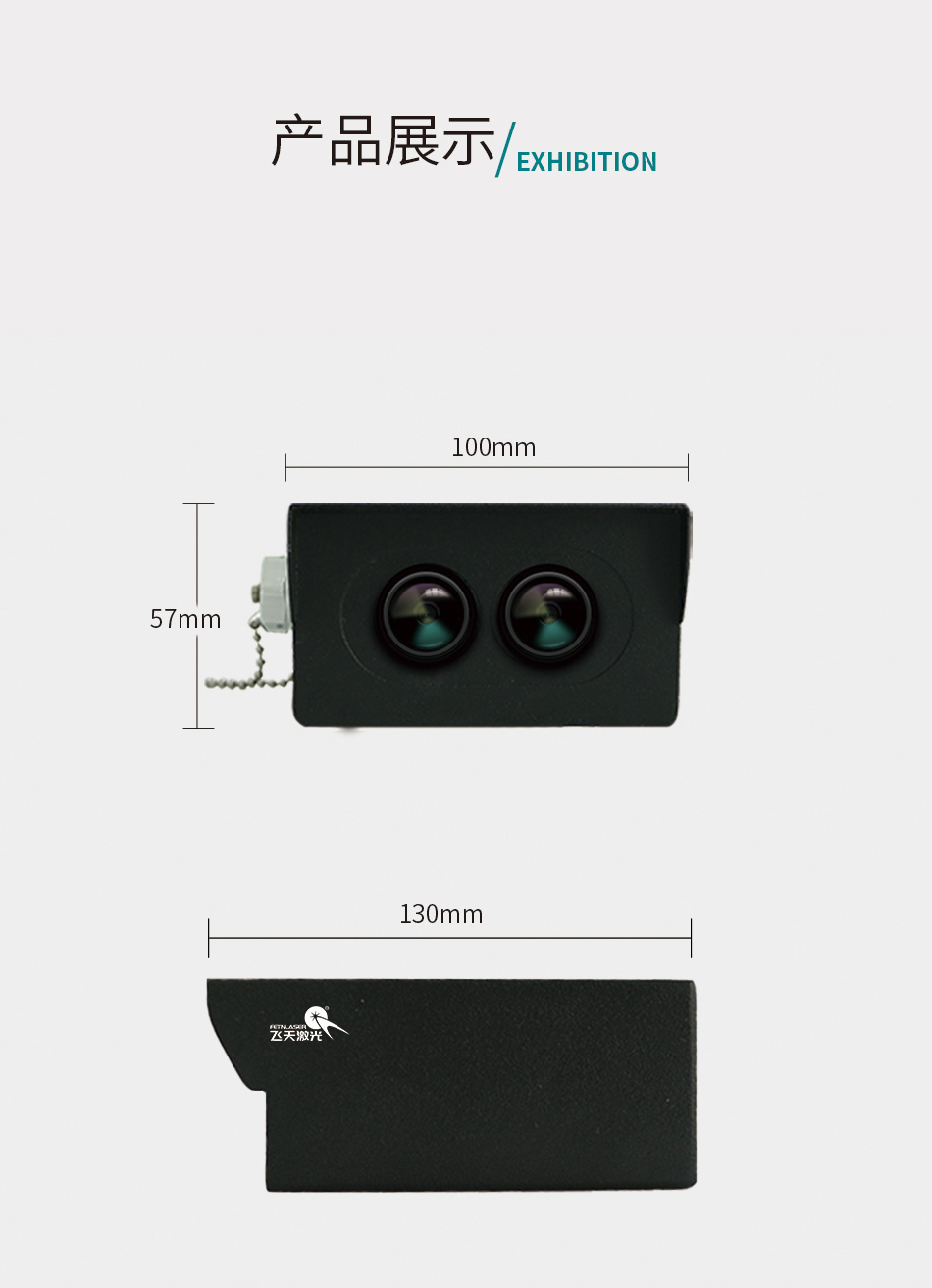

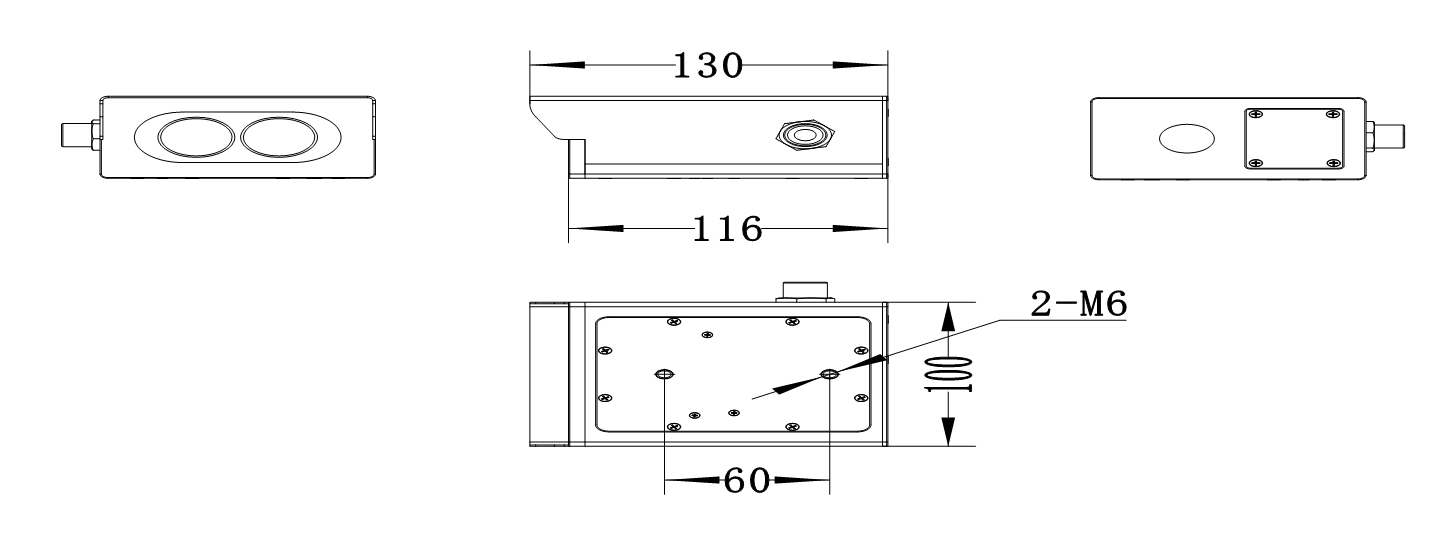

产品尺寸图

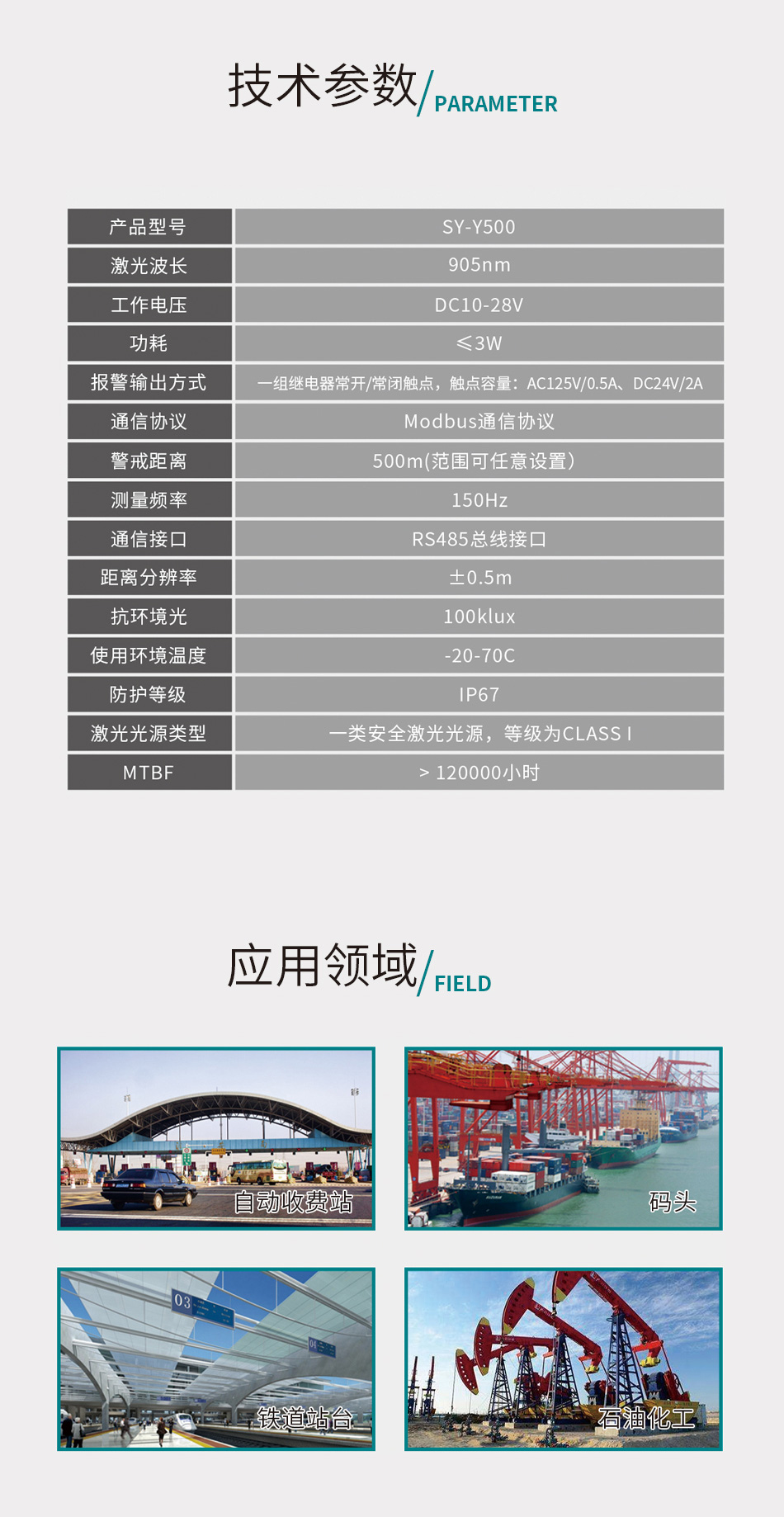

应用领域
激光测距雷达探测器是一种工作在从红外到紫外光谱段的测距雷达系统，其作用是能精确测量目标位置（距离和角度）、运动状态（速度、振动和姿态）和形状，探测、识别、分辨和跟踪目标。具体可应用到以下领域。
车辆行人违法监测
由于激光测距传感器的光束不是实质性的障碍，在利用激光测距传感器对路面进行监控的时候，并不会阻碍交通的正常运行。因此，在一些禁停或者禁止行人车辆通行的路段，用激光束平行路面以一定高度进行固定发射或者以一定角度进行扫描，当遇到有车辆违法停车闯红 灯或者行人违法跨越护栏等，激光测距距离值改变，可以进行报警或者警示。这种应用光束不必要太宽，但一般要求测距距离比较长，以确保一定路段长度的防护距离。这种方式构成的智能交通违法监控系统将在交通物联网中得到很大的应用。
系统工作原理
远距离激光雷达探测器是以激光为检测媒介进行探测。光源受激光腔的滤波效应，其光束细、功率密度高、光线叠加幅度稳定且在时间上和空间上周期一致，不仅可以长期工作而且可以提高测试精度。
远距离激光雷达探测器采用ToF飞行时间技术，即测距仪发出的激光经被测量物体反射后又被测距仪接收，测距仪同时记录激光往返的时间，光速和往返时间乘积的一半就是测距仪和被测量物体之间的距离。其中ToF飞行时间又分为脉冲测量法和相位测量法。
脉冲测量法是利用激光脉冲在大气中传播的时间差实现距离的测量，它适合测距量程较远的应用场合。假定激光脉冲在发射点与目标来回一次所经历的时间间隔为t,那么被测目标的距离D为：D=ct/2 ；式中c为光速，t为光速的往返时间。当认为光速一定时（不考虑大气中光速的微小变化），测距精度为：△D = △tc/2
相位测量法是测量激光脉冲在目标物之间往返过程中产生的相位变化，经过换算得出被测目标的距离，目前这种测量方法适合测距精度要求较高的场合。其基本原理如图：
设调制频率为f，调制波形如上图，波长为λ=c/f，式中c是光束。由图可知，激光脉冲从A点到B点的相移φ可表示为：φ=2mπ+△φ=2π(m+△m)式中m是零或正整数，△m是小数，△m=△φ/2π。AB两点之间的距离L为：L=ct=cφ/(2πf)= φ(m+△m)式中，标示光由A点传到B点所需的时间。如果测得光波相移φ表达式中的整数m和小数△m，就可以由上式确定出被测距离L。

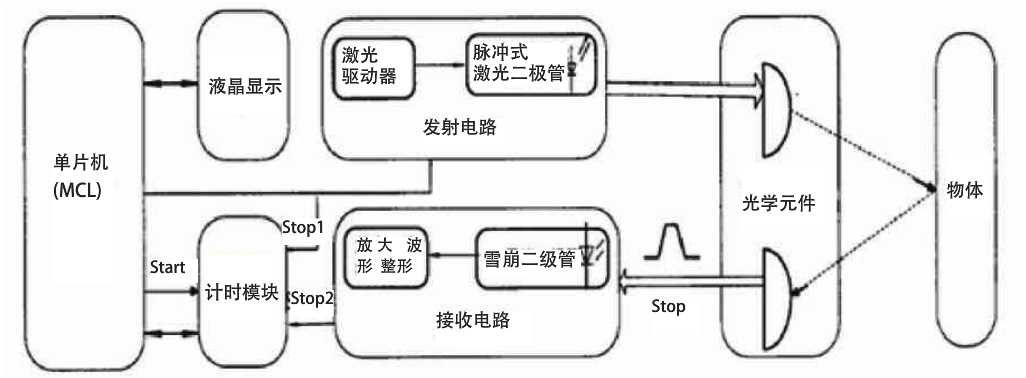

我公司研发的短距离激光雷达探测器将脉冲测量和相位测量两种方法的优点相结合，测量脉冲经倍频、发射、接收、放大、整形、鉴频等一系列硬件电路处理送入内部逻辑运算单元并结合软件程序分析，实现高精度探测。
维护保养：
1. 常常检查产品光学结构及时铲除表面的尘埃脏污、油脂、霉斑等。
2. 清洁目镜、物镜或激光发射窗时应运用柔软的干布。禁止用硬物刻划，避免损坏光学功能。
注意事项
1.激光测距雷达探测器不能直接对准人眼检测，防止对人体的损伤。
2.请勿用激光测距雷达传感器直接瞄准太阳或者反光物体的表面（金属、镜面或棱镜等），否则会伤害您的眼睛。
3.不要试图自己去拆卸或修理激光测距雷达传感器。在此产品出现问题时，请及时联系专业人士，以便您的问题及时得到解决。
