技术指标

型号：SY-Y500P

警戒量程：0~500m（范围内可任意设置）

激光发散角度：＞3′

激光波长：905nm

报警方式：遮挡警戒测距光路

工作电压：DC16.8V

工作电流：未报警200mA；报警1400mA

报警信号输出：声光报警

外壳材质：ABS\铝合金\不锈钢

产品高度：500mm -- 1250mm可调

响应时间：50ms

使用环境温度：-40℃~70℃

激光光源类型：一类安全激光光源，等级为CLASS Ⅰ

产品概述
随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。在一些重要的区域，如工厂、小区、机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、施工重地、车祸现场等一些需要临时警戒或警戒周期较短的场所，为了防止非法的入侵和各种破坏活动，现有安防技术防范措施多为固定式安装的周界探测设备，安装调试成本高，不适用临时警戒或警戒周期较短的场所使用。本线性激光雷达探测系统主要由线性激光测距雷达组成。线性激光雷达探测器整体结构灵活便携及采用独立供电系统可在零布线施工的情况下，快速实现对目标区域形成警戒保护，且可作为移动或临时周界屏障，有效防止入侵者的进入

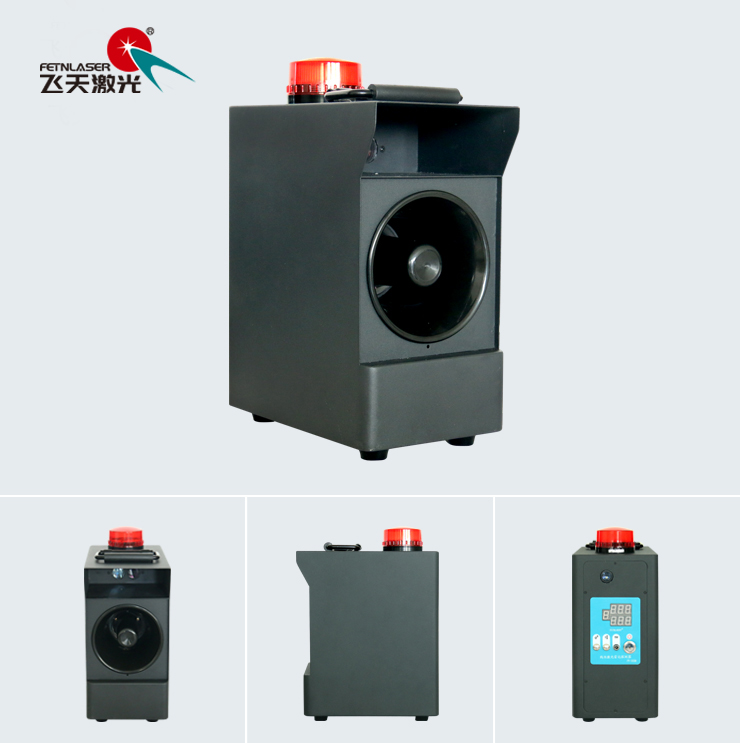

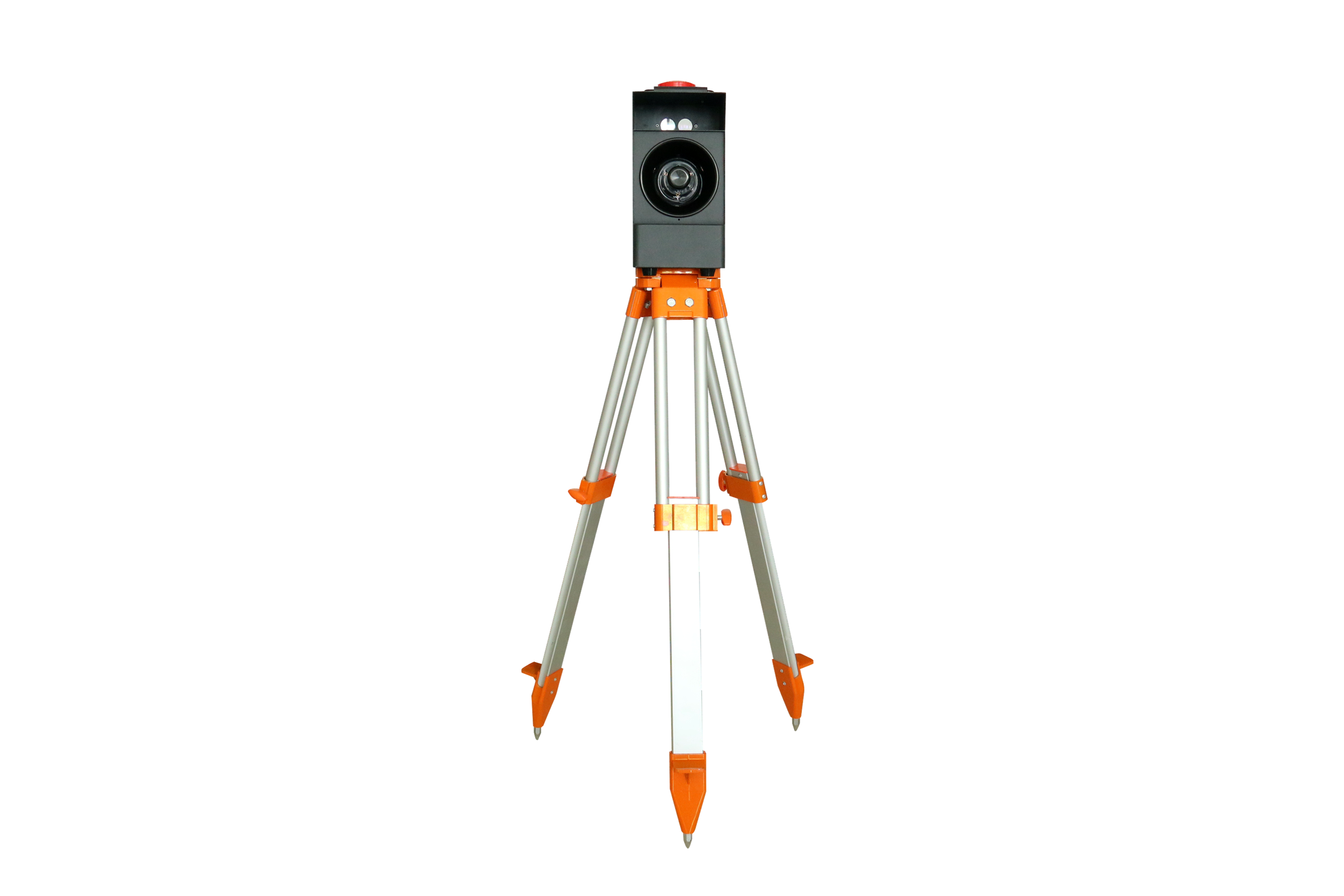

产品示意图

产品特点
电源、声光警号、激光雷达探测及控制部分集于一体，实现零布线快速布防；
产品采用线性激光雷达发收一体，解决传统对射产品安装调试困难问题；
采用大功率有源喇叭，实现现场警示威慑；
警戒距离长，可在警示线上任意设置三段警戒区域（三段距离报警阀值通过功能按键设置），在警示线上有可行通道避免产生报警，实现分段警戒。
外观设计精美，防水等级达IP65，可在室外雨天正常使用；
电源采用钥匙开关控制，防止入侵人员恶意关掉电源，屏蔽警戒线，产品自身实现防拆防破坏功；
内置大容量锂电池，正常待机72小时，无需外部供电满足临时警戒需求；
报警可输出具体报警位置数据（LCD数字显示距离）。
技术指标

功能设置
功能部件详情介绍：
线性激光雷达探测器有两个功能按键、LCD数字显示屏、瞄准目镜、充电口、钥匙电源开关（防破坏）。两个功能按键是为了设置待监测区域报警阀值（最多可设个同一线上的三段区域）；LCD数字显示屏显示设置报警阀值及显示当前检测目标物距离位置等；瞄准目镜是为了调整线性激光雷达探测器所要监测的线性区域目标；充电口为了给设备进行充电，设备配备专用电源适配器通过此口进行充电；钥匙电源开关，设备开关通过钥匙电源开关（可防止入侵者破坏开关电源）。

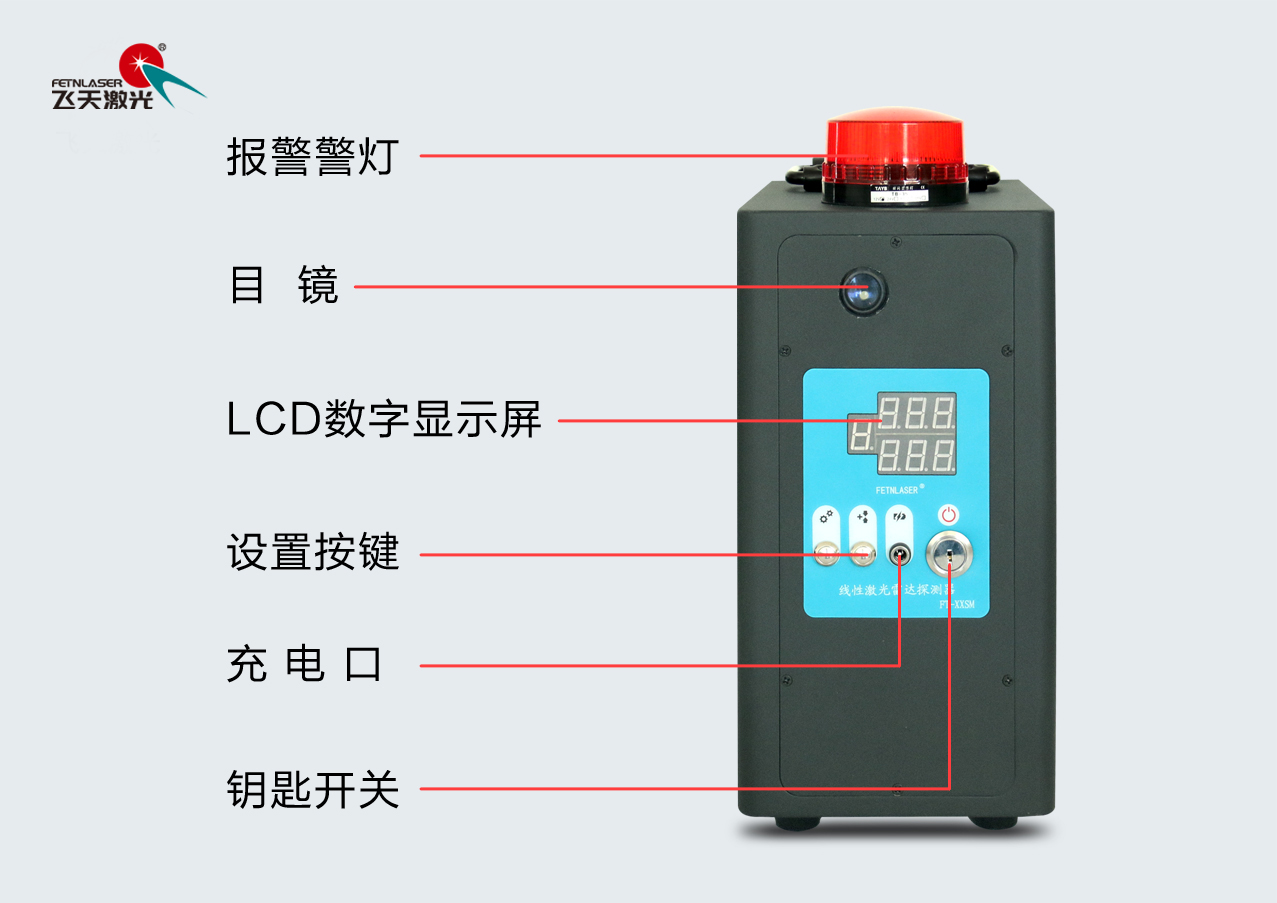

部件名称图

报警阀值设置步骤：
1、打开钥匙电源开关后，在1S中内连续按三下〈功能/选择〉键，此时进入设置模式，区域编号有1位八段数码管显示，显示当前区域号；报警阀值起始和终止位置区间为2*3位LCD显示，根据实际待测警戒区域，设置每个区域的距离位置区间。
2、数码管闪烁位表示待设置位，再连续按下〈+〉键，此时数码管循环显示0～9，直到显示出想要的数值后，停止按〈+〉键。
3、设置起始位置数值下一位，按照2步骤操作按一下〈进入/选择〉按键，进入起始位置数值第二位设置，此时数码显示会不停闪烁，再连续按下〈+〉按键，此时数码管循环显示0～9，直到显示出想要的数值后，停止按〈+〉按键。
4、按照2、3步骤完成其它数值位设置。
5、当前警戒位置区间设置完毕后或不需设置，长按〈进入/选择〉按键1S进入下一个警戒位置区间设置，再按照2、3步骤完成区间数值位设置。
6、完成所有报警阀值区间数值设置后，长按〈+〉按键1S，退出设置，此时显示具体报警位置数值，待1分钟无任何设置操作后，数码管显示熄灭。
产品使用
1、组装、拆卸：首先根据使用情况调整好三角支架支腿的高度，把支腿通过螺丝锁紧，并把支架支腿角度调整好确保支架能够稳定摆放探测器；然后把探测器下端螺丝口对准支架上端手轮螺丝，调整好探测器方向，把手轮螺丝拧紧，即完成了产品的组装；通过扭开手轮螺丝把支架和探测器分开，把探测器摆放妥当，拧开支架支腿的锁紧螺丝，收起支架支腿并通过螺丝将其锁紧，及完成了产品的拆卸。

警戒调试：根据所要警戒区域按照4.2报警阀值设置步骤将警戒区域设置好，然后眼睛通过目镜中“+”字准星，调节三角支架找到所要警戒的线性区域。当有人入侵时，探测器会根据探测目标物距离与预先设置报警阀值对比，是否输出声光报警信号，提示值班人员有人入侵，及时处理警情。
系统实现原理

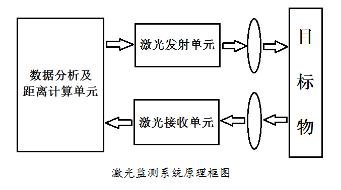

整套系统是利用高功率激光雷达脉冲监测器实现远距线性范围扫描监测，将测量得到的距离参数与先前设定好的报警阀值相比较而确认是否产生报警。系统可对监测目标物分析并计算出精确的直线距离，根据提前设置好的报警阀值判断目标物是否进入防范区域，并启动声光报警。
激光雷达脉冲监测器是靠激光为检测媒介进行实时监测，以一道不可见激光束为监测基准线。光源受激光腔的滤波效应，其光束细、功率密度高、光线叠加幅度稳定且在时间上和空间上周期一致，不仅可以长期工作而且可以提高测试精度。
激光监测分脉冲测量法和相位测量法；其中脉冲测量法是利用激光脉冲在大气中传播的时间差实现距离的测量，它适合测距量程较远的应用场合。假定激光脉冲在发射点与目标来回一次所经历的时间间隔为t,那么被测目标的距离D为：
式中c为光速，t为光速的往返时间。当认为光速一定时（不考虑大气中光速的微小变化），测距精度为：△D = △t

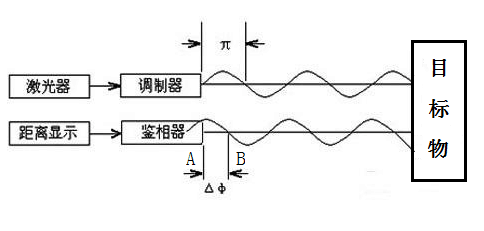

相位测量法是测量激光脉冲在目标物之间往返过程中产生的相位变化，经过换算得出被测目标的距离，目前这种测量方法适合测距精度要求较高的场合。其基本原理如图：

设调制频率为f，调制波形如上图，波长为λ=，式中c是光束。由图可知，激光脉冲从A点到B点的相移φ可表示为：φ=2mπ+△φ=2π(m+△m)
式中m是零或正整数，△m是小数，△m=△φ/2π。AB两点之间的距离L为：L=ct=cφ/(2πf)= φ(m+△m)式中，标示光由A点传到B点所需的时间。如果测得光波相移φ表达式中的整数m和小数△m，就可以由上式确定出被测距离L。
我公司研发的激光脉冲监测器将脉冲测量和相位测量两种方法的优点相结合，达到了测试精度高且监测量程远的应用要求。测量脉冲经倍频、发射、接收、放大、整形、鉴频等一系列硬件电路处理送入内部逻辑运算单元并结合软件程序分析，对防护区域实现高精度不间断监控。调试人员通过按钮设定所需警戒距离，激光脉冲监测器即以此目标距离为监测标准，若有物体通过或遮挡激光监测线，探测器会自动分析并计算出相对位置距离并启动报警。

注意事项
使用线性激光雷达探测器前，考虑是都对产品进行充电，保证电量充足满足使用。
目镜中只有在通电的情况下才会出现“+”准星，通过目镜确保所要警戒区域。
为保证产品稳定工作，尽量避免安装在松软地表致产品晃动产生误报。
产品在警戒工作状态时，必须把钥匙拔出，防止入侵人员通过钥匙将设备关闭，屏蔽警戒。
