产品型号：XH-B、XH-BC、XH-BD

光束数：双光束、三光束、四光束

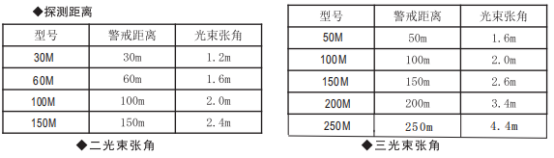

警戒距离：0-300m可选

探测方式：光束同时遮断感知式

光源：红外数字脉冲式

感应速度：32-700msec可调

报警输出：继电器接点输出ON或NC接点容量AC/DC30V0.5max

电源、电压：DC12-24V、AC11-18V

消耗电流：90mA max、100mA max、105mA max

工作稳定/湿度：-25-50℃、5%-95%RH（相对温度）

防拆输出：接点输出MC接点容量AC/DC24V 0.5Am max

光轴调整角度（水平）：180°

光轴调整角度（垂直）：20°

防护等级：IP65

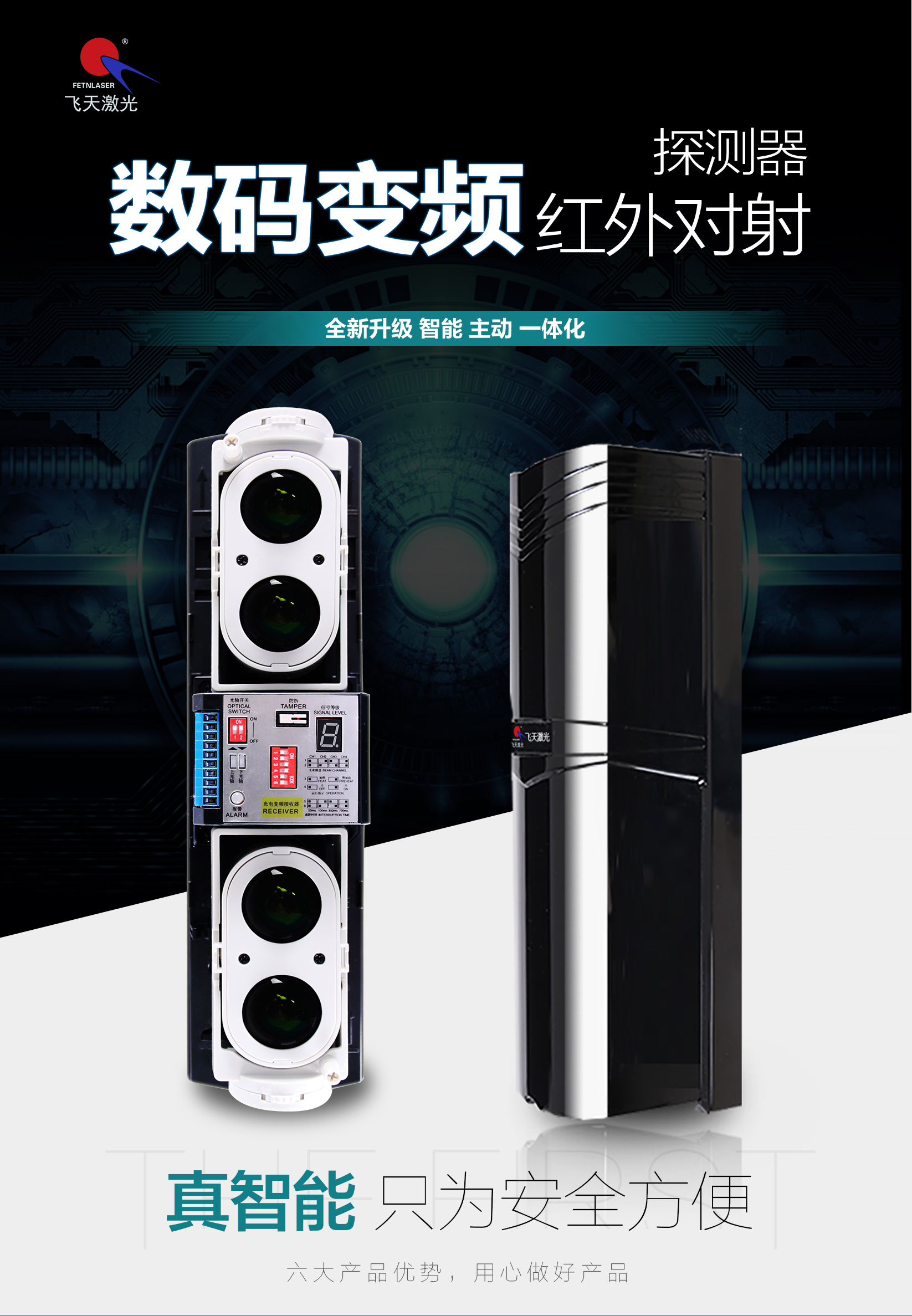

智能变频光电数码红外对射探测器说明书

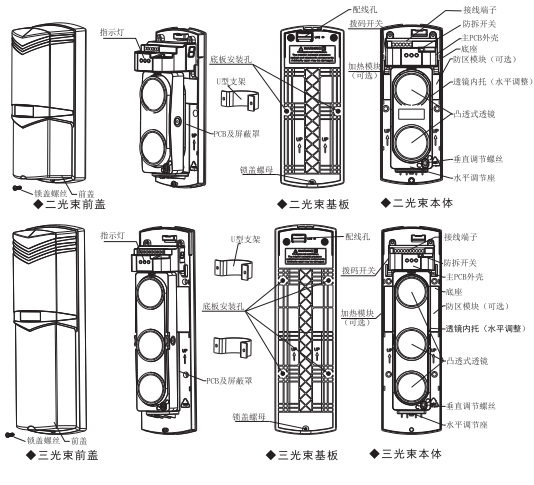

部件名称：

功能特色：

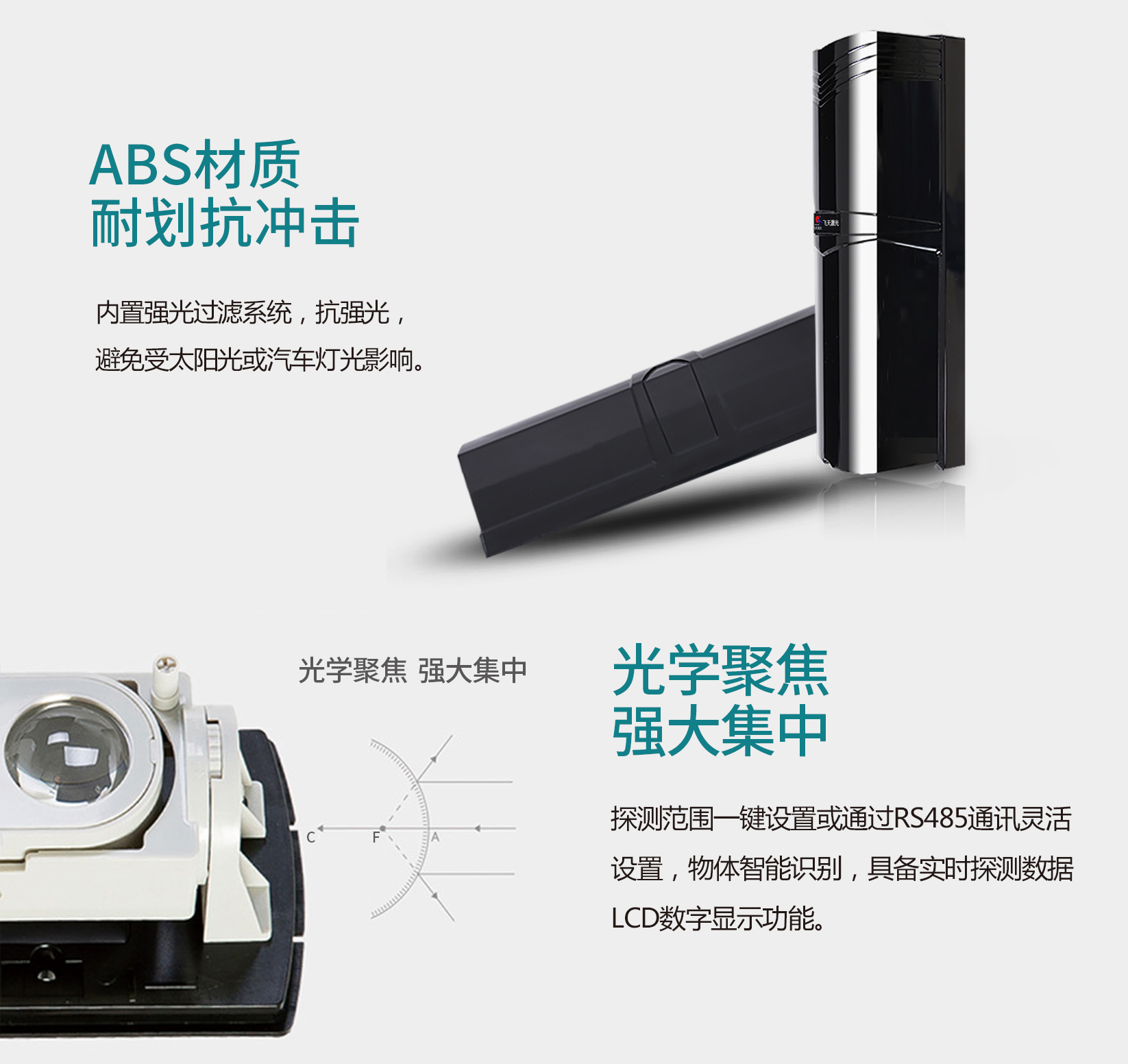

ABS材质：采用ABS工程塑料制作，具有密度大，韧性强，抗高温，抗紫外线，抗强光特点。

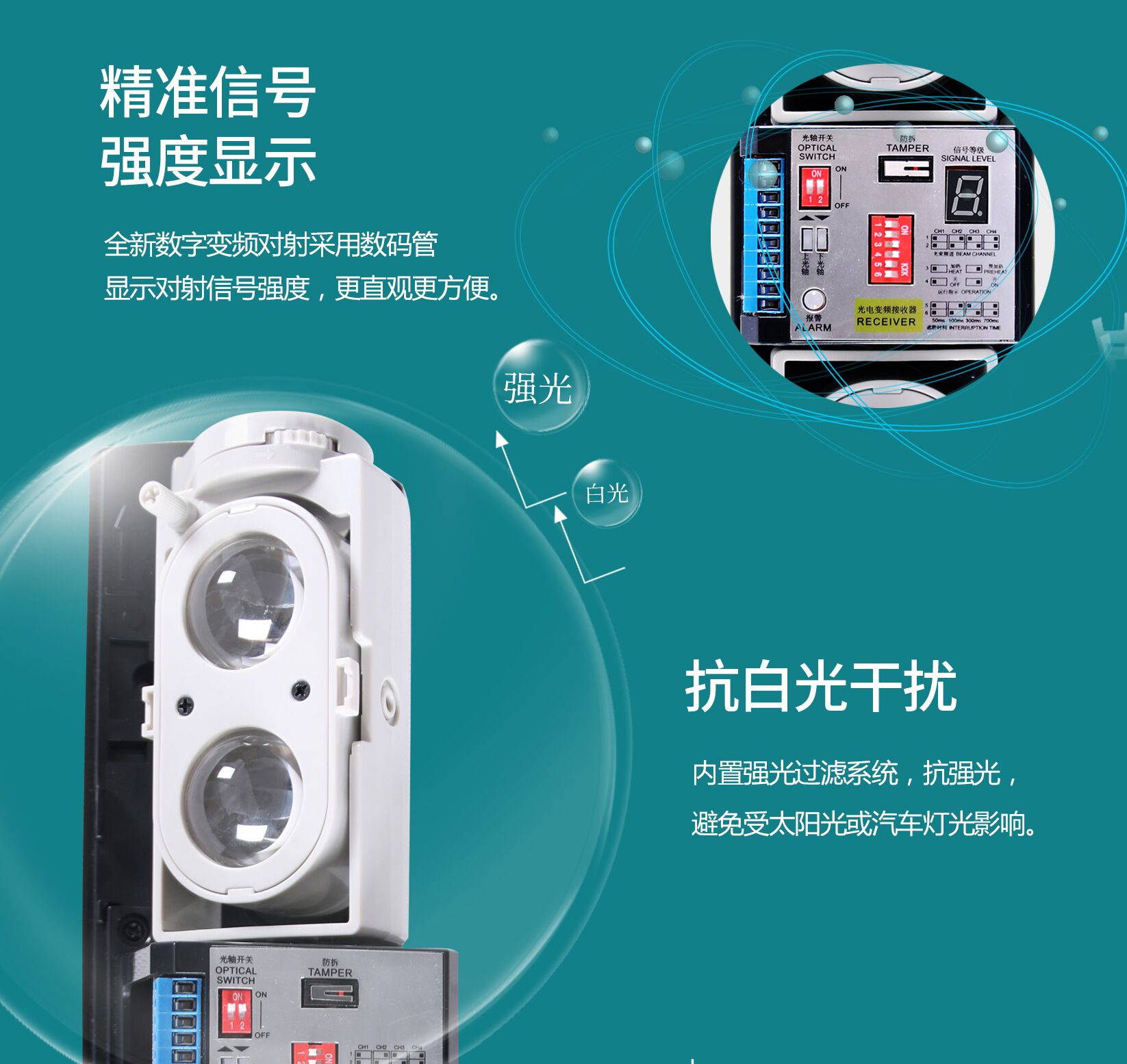

抗白光干扰：内置强光过滤系统，抗强光，避免受太阳光或汽车灯光影响。
光学聚焦，强大集中：采用先进的光线凸透镜片，双元非球面二次聚焦光学透镜，实现大口径光柱。

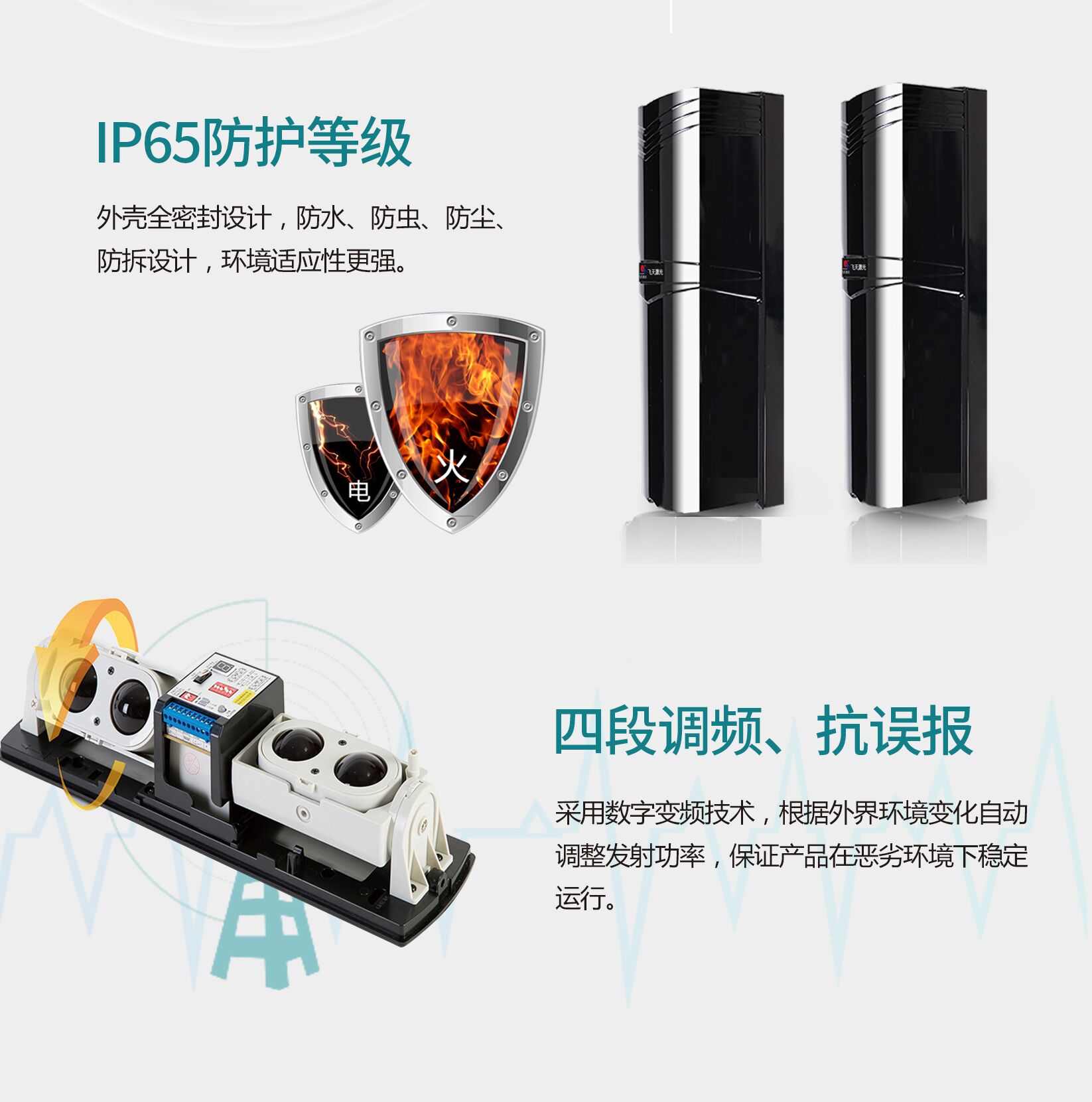

四段调频、抗误报：采用数字变频技术，根据外界环境变化自动调整发射功率，保证产品在恶劣环境下稳定运行。
精准信号，强度显示：全新数字变频对射采用数码管显示对射信号强度，更直观更方便。
IP65防护：全密封设计，防护等级达IP65，雨雪天气正常使用。

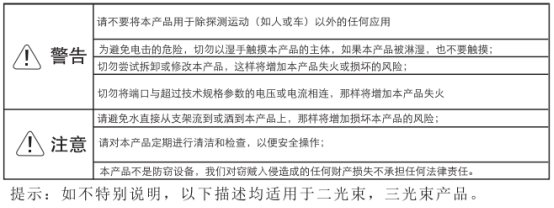

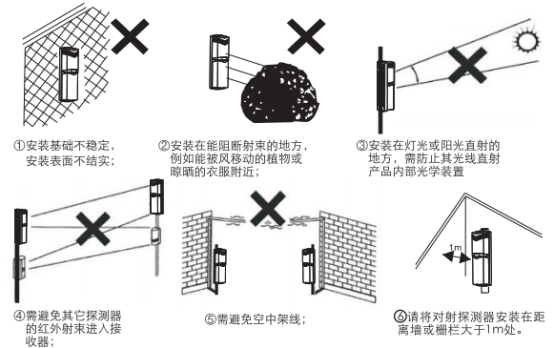

安装提示：
请避免在以下场合安装本探测器，以保障产品性能：

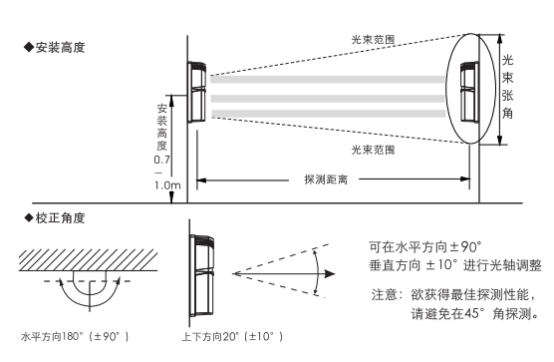

常规安装：

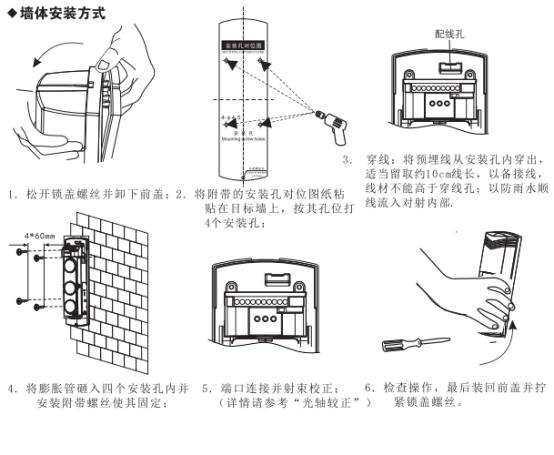

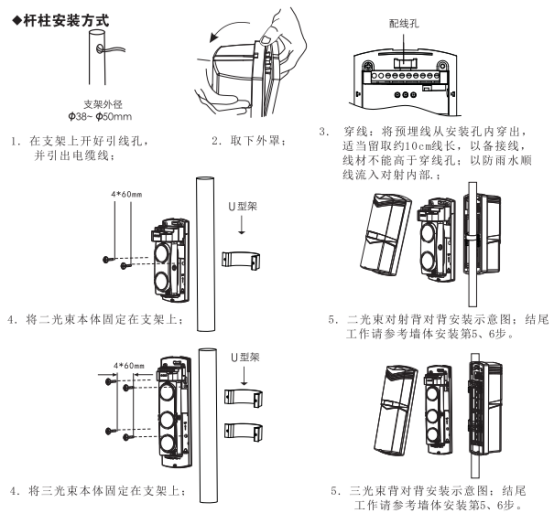

安装方法：

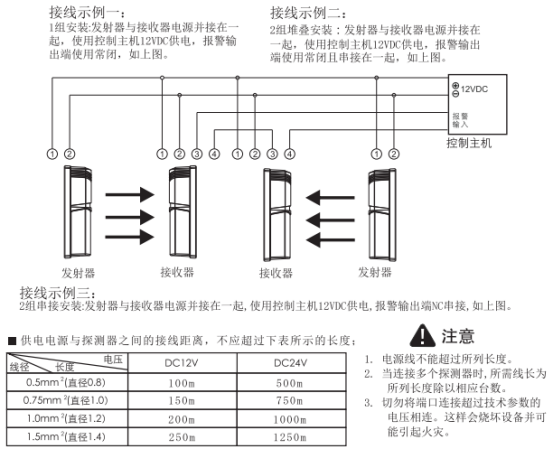

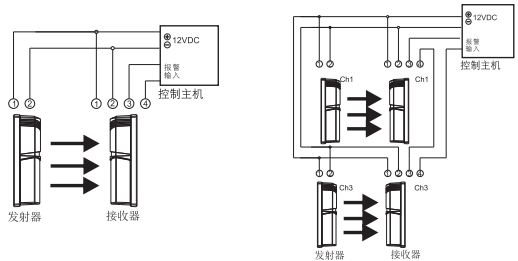

接线示例：

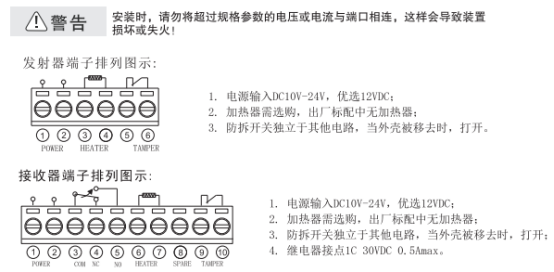

端子连接：

拨码开关

1和2二个拨码开关，设置光束频率,必需和接收器的1和2二个拨码开关位置相同。
发射器运行指示，调试完成后，请将其设置为关，以节约电能。
预加热功能帮助工厂和客户测试加热器的加热功能，其恒定控温比加热时高。如客户选购加热器并使用时，请将其保持在加热位置，以节约电能。
发射光束功率强度有高、低二个等级，请跟据警戒距离的需要进行设定。

(1)1和2二个拨码开关，设置光来频率，必需和发射器的1和2二个拨码开关位置相同。
(2)发射器运行指示，调试完成后，请将其设置为关，同时断码管 也转为关闭状态，以节约电能。
(3)预加热功能帮助工厂和客户测试加热器的加热功能，其恒定控 温比加热时高。如客户选购加热器并使用时，请将其保持在加热位置，以节约电能。
(4)遮断时间应距离实际使用场所进行选择。
(5)每种遮断时间设置为最大可探测的时间，较之更快的移动速 度可能不被探测到。对于鸟雀，树叶，报纸等可能偶然地切断射束的情况，可设置较长的遮新时间。调节完遮断时间后，必需做验证。
八、校对指正
数码管指示
(1)调整射束频率拨码开关，必需使发射器与接收器的频率保持一致。如发射器频率为CHI，接收器的频率也必需是CH1。
(2)调整上下角调整螺钉及水平内托架，此时数码管读数为0到9之间的变化。0表示无信号,此时处于报警状态，继电器报警输出,报警指示灯点亮。光轴校正时,数码管的读数应为9。
(3)完成以上步骤后，一定要执行步测，并确认报警状态正常。如不能校对，请执行第一步。如此反复均不能校对,请参考故障处理。

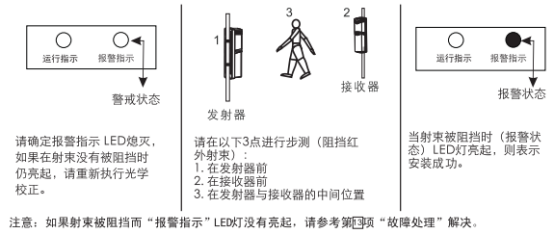

九、步测：

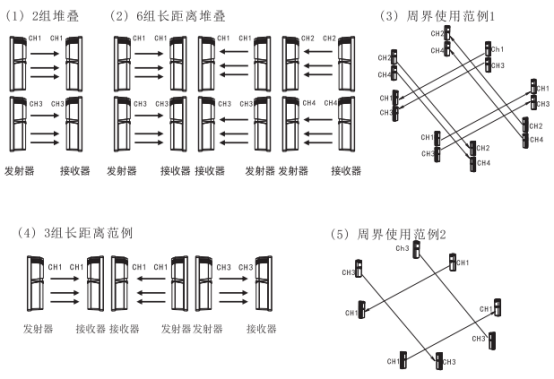

射束频率
当多组对射堆叠或长距离应用时，选择特定光東频率能避免相互间探测串扰
对于发射器和接收器的频率拨码开关设置必需相同。
尽管有4种独立的射束频率供选择,但堆亞使用时，请将它们的设置频率相差为2，如下图所示，上对射束频率设置为1,下对射束频率设置为3.2，4频率与此同理。

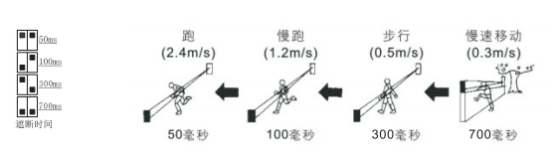

十一、遮断时间：
射束遮断时间调节是在接收器上，此功能允许您将探测器的灵敏度调节至与当时环境相适应，较慢的设置意味者降低灵敏度。

每种遮断时间设置为最大可探测的时间。较之更快的移动速度可能不被探测到。对于鸟雀，树叶，报纸等可能偶然地切断射束的情况，可设置较长的遮断时间。调节完遮断时间后，必需做验证。

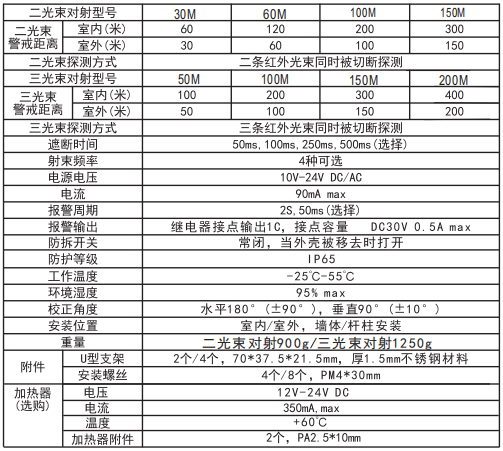

十二、技术参数

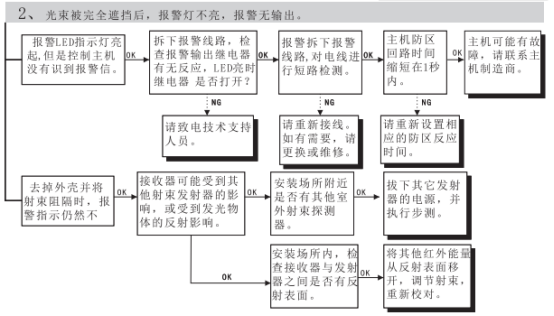

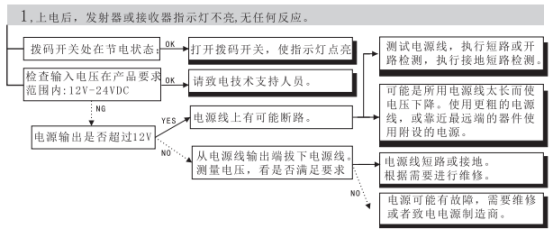

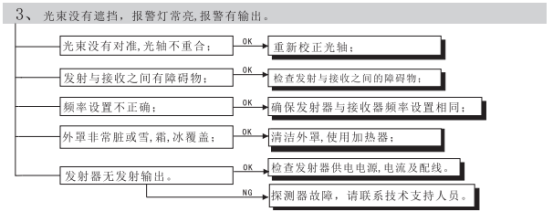

十三、故障处理：
