技术参数
工作电压：DC9～16V
工作电流：静态≤5mA，报警≤17mA
传感类型：红外传感器
探测角度：15°
探测距离：8M（25℃）
报警输出：常开/常闭可选
环境温度：-10℃～50℃
防拆保护：常闭
外形尺寸：85*45*24mm

探测器安装：

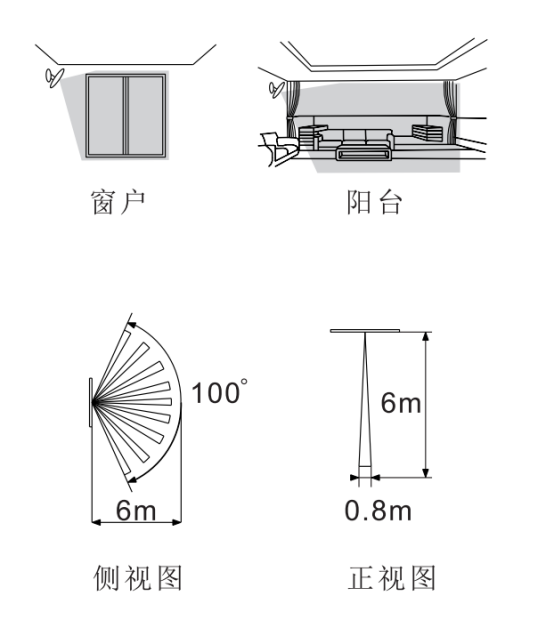

1、选择安装位置：您可将探测器安装在靠近阳台、窗户的天花板或墙壁上，如下图所示：

选择安装时位置请注意：
（1）不可安装在室外
（2）高低温下不可使用
（3）避免阳光直射
（4）不可靠近电风扇

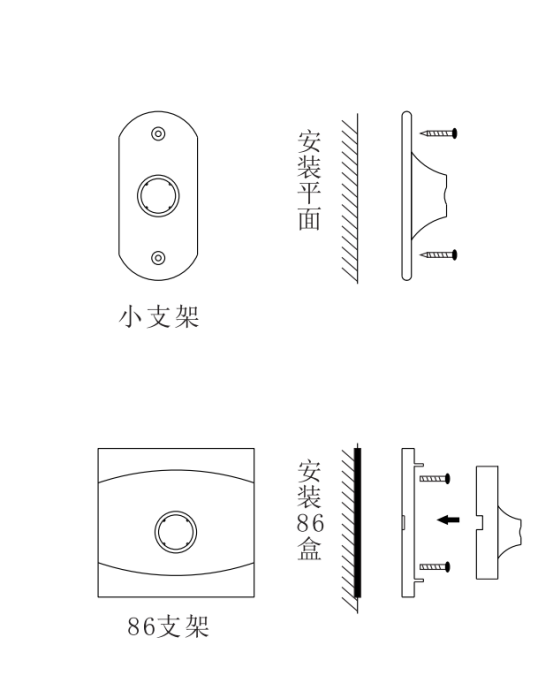

2、底座安装：用螺丝将底座固定在选定位置。

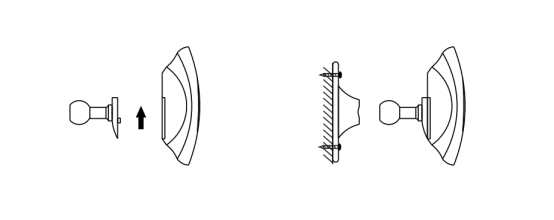

3、安装探测器：将旋转球头安装到探测器上，再将旋转球头安装到底座上。
（1）连接探测器
（2）连接底座

4、测试：在测试范围内来回走动，调整探测器的角度和位置。

附录：

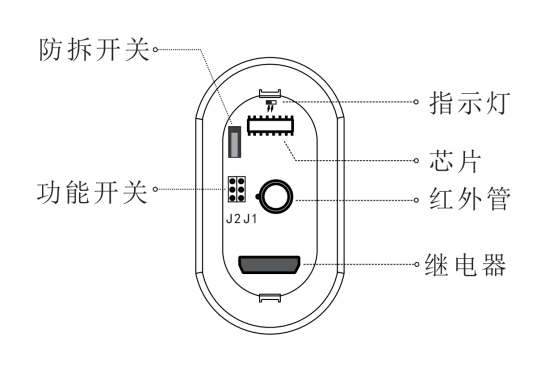

1、主板示意图（普通型）：

J1：灵敏度选择开关，H方向灵敏，L方向选择适中
J2：输出选择开关，NC为常闭，NO为常开。

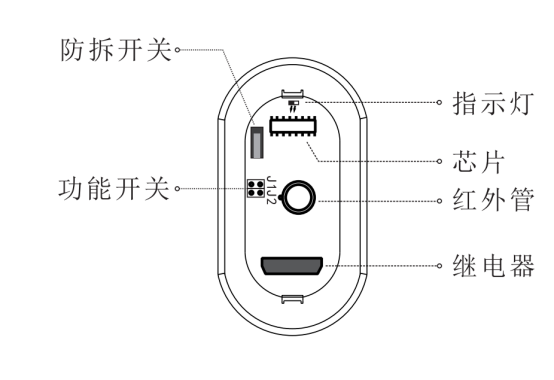

主板示意图（智能型）

J1：灵敏度选择开关，插上灵敏，不插适中。
J2：输出选择开关，插上为常闭，不插为常开。
主板示意图（方向型）：

J1：灵敏度选择开关，插上灵敏，不插适中。
J2：输出选择开关，插上为常闭，不插为常开。
J3：模式选择开关，插上为测试，不插为使用。
J4：返回定时器开关，插上为1分钟，不插为5分钟。
接线说明：
红黑线：12V电源输入
黄绿线：开关信号输出
蓝白线：防拆信号输出
技术参数
工作电压：DC9～16V
工作电流：静态≤5mA，报警≤17mA
传感类型：红外传感器
探测角度：15°
探测距离：8M（25℃）
报警输出：常开/常闭可选
环境温度：-10℃～50℃
防拆保护：常闭
外形尺寸：85*45*24mm
安装方式：壁挂或吸顶
探测范围：3~6
探测角度：8°
脉冲计数：H、L可选
报警输出：常开/常闭输出
防拆开关：常闭无电压输出
外形尺寸：85*45*24mm（长*宽*高）
功能特点
流线性外观设计
壁挂与吸顶一体
推拉式快速安装
自动温度补偿技术
数字智能程序分析
使用
a、按接线示意图接好线
b、接通12V直流电源，指示灯不停地闪烁（或常亮），探测器进入自检状态；
c、30s后指示灯熄灭，探测器进入正常监测状态，此刻如果有人在探测器覆盖区域内走动，LED指示灯亮，同时探测器输出报警信号；
装箱清单：

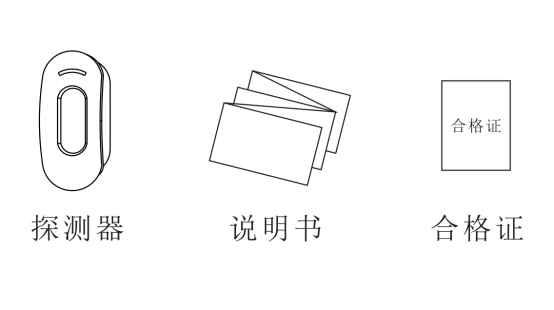

打开产品包装后请确认探测器是否完好，对照下图确认配件是否齐全。

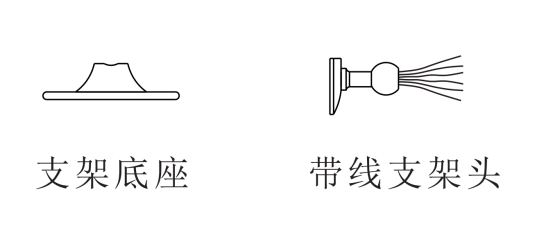

以下配件会另外包装：

注意事项：
（1）运输安装时切勿跌落或撞击探测器，以免损伤内部红外线传感器
（2）请勿触摸红外传感器，以免弄污镜面
（3）定时对探测器进行测试

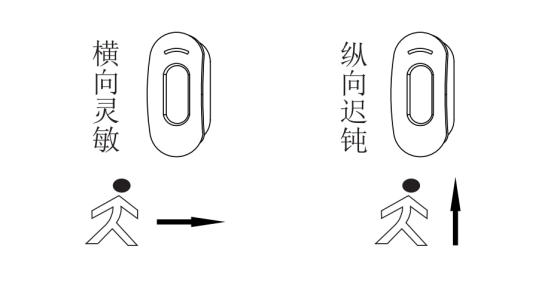

（4）因红外传感器特性，探测距离易受环境温度影响较大，特别在环境温度35℃到40℃之间，探测距离很近，在安装使用时请注意留出一定的探测距离余量。
（5）本产品可以减少事故发生，为了你的安全，除了正确使用本产品，也要提高警惕，加强安全预防。
