技术参数
工作电压：DC9～16V
工作电流：静态≤23mA，报警≤12mA
传感类型：红外传感器
探测角度：110°
探测距离：12M（25℃）
报警输出：常开/常闭可调
环境温度：-10℃～50℃
防拆保护：常闭
外形尺寸：110*65*42mm

双元被动红外探测器根据探测人体红外光谱来工作，当人体在其接收范围内活动时，传感器接收其热源信号，经放大后输入到微处理器，微处器不断地对红外信号进行采样，经计算后输出信号来控制探测器报警端口。该产品广泛用于银行、仓库及家庭等场所的安全防范。

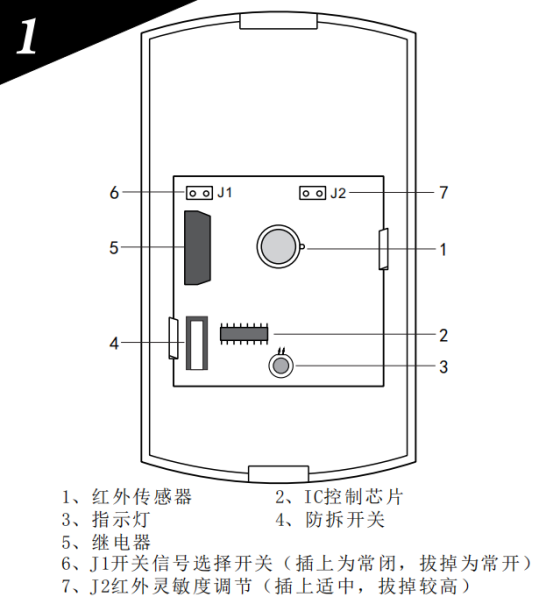

产品主板示意图

产品特性
采用进口8-Bit低功耗CMOS微处理器;
具有自动温度补偿功能;
抗RFI干扰：20-1000MHz（如移动通讯）;
流线型外观设计，时尚大方;
创新弹片推拉式支架设计，安装简便。

技术参数
工作电压：DC9～16V
工作电流：静态≤23mA，报警≤12mA
传感类型：红外传感器
探测角度：110°
探测距离：12M（25℃）
报警输出：常开/常闭可调
环境温度：-10℃～50℃
防拆保护：常闭
外形尺寸：110*65*42mm

安装与使用：
1、安装：
（a）选定合适的位置，用螺钉将安装支架固定在墙壁上，再将探测器挂上；
（b）建议安装高度为1.8~2.6m
（c）安装位置应避免靠近空调、电风扇、电冰箱、烤箱及可引起温度迅速变化的物体，同时应避免太阳光直射在探测器上；
（d）探测器透镜前面避免有物体遮挡，以免影响探测效果。
2、使用：
（a）按示意图接好线固定支架，把探测器与支架连接；
（b）接通12V直流电源，指示灯不停地闪烁，探测器进入自检状态；
（c）30S后指示灯熄灭，探测器进入正常监测状态，此刻如果有人在探测器覆盖区域内走动，LED指示灯亮，同时探测器输出联网信号；
（d）J1跳针插上为常闭状态，报警时为常开输出；J1跳针不插为常开状态，报警时为常闭输出；
（e）J2跳针插上灵敏度适中，拔掉灵敏度较高。

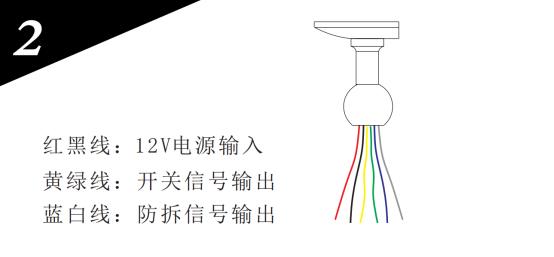

接线示意图：

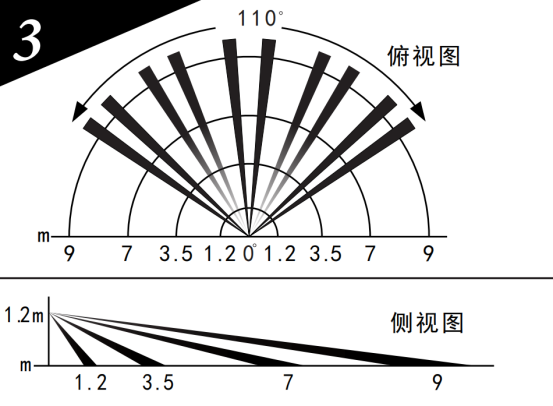

覆盖范围图：

出厂设定：
1、灵敏度设为适中
2、输出信号平时为常闭，报警时为常开
注意事项：
1、运输安装时切勿跌落或撞击探测器，以免损伤内部红外线传感器；
2、请勿触摸红外传感器；以免弄污镜面；
3、定时对探测器进行测试
4、本产品可以减少事故发生，但不能确保万无一失，为了你的安全，除了正确使用本产品，也要提高警惕，加强安全预防。
