一、概述
    防爆点型感烟火灾探测器是非编码开关型（继电器输出）探测器，可以和国内外任何厂家的火灾报警控制器配套使用。

    当现场烟雾浓度超过设定的阈值时，探测器指示灯常亮，向控制器发出报警信号。只有在系统复位或暂短掉电且又重新上电后，指示灯才恢复闪烁（巡检）状态。

本产品符合GB3836.1—2000<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>及 GB3836.4--2000<<爆炸性气体环境用电气设备 第4部分：本安型”i”>>的标准要求。适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。经国家指定的检验单位检验合格，取得了国家级防爆合格证书。

二、特点

本探测器采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

探测器已配接了JDAS型安全栅。安全栅采用电阻性、晶体管双重化电子开关电路，启控速度快，并可自动复原。

三、技术参数

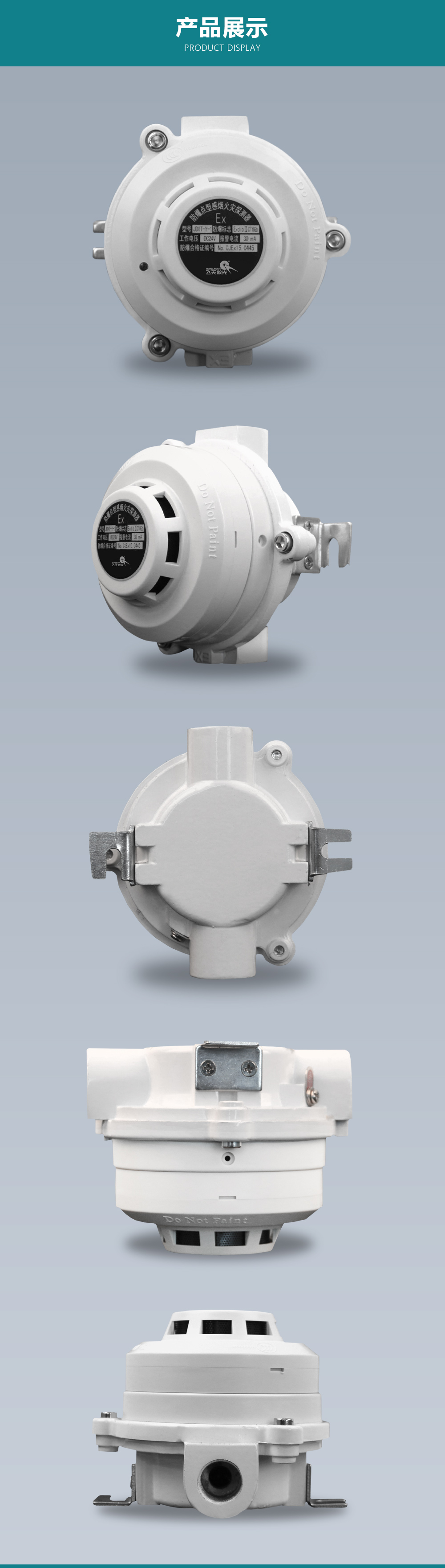

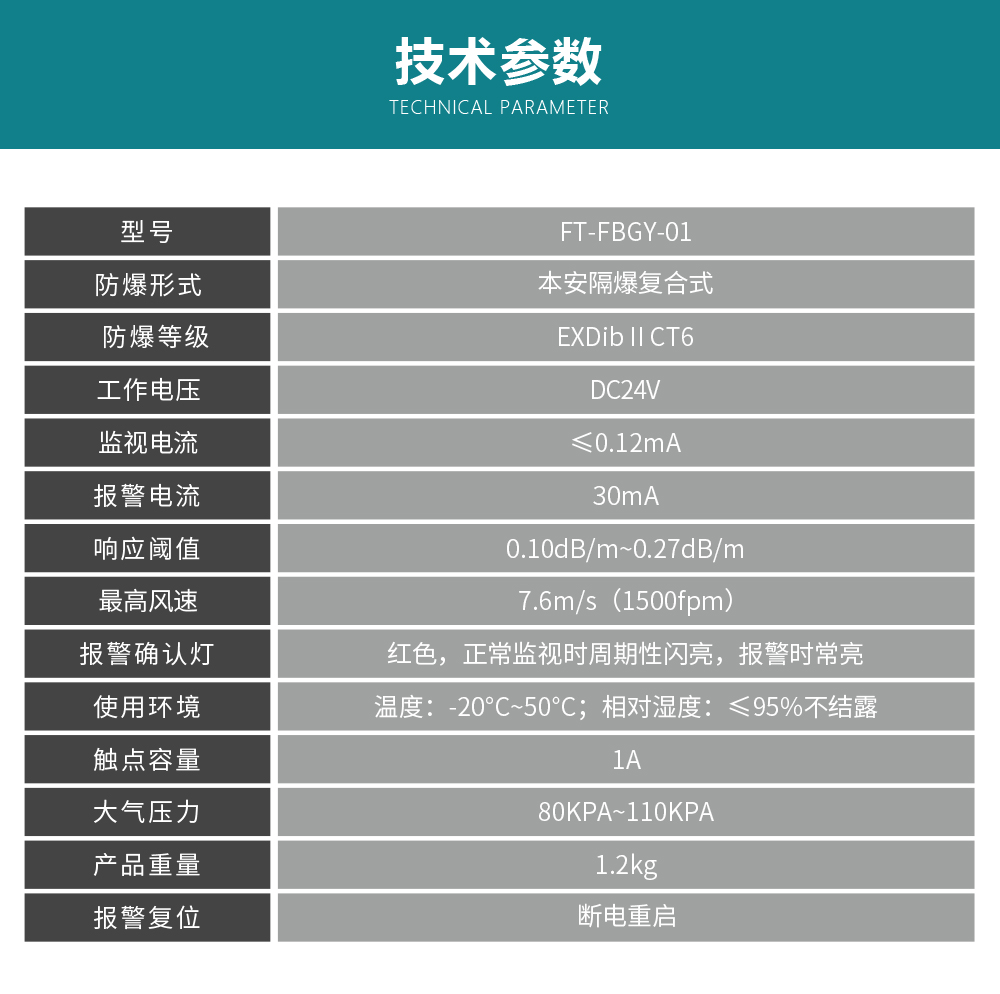

产品型号：FT-FBGY-01

报警确认灯：红色，正常监视时周期性闪亮，报警时常亮

防爆形式：本安隔爆复合式

使用环境：温度：-20℃~50℃；相对湿度：≤95%不结露

防爆等级：EXDib II CT6

触点容量：1A

工作电压：DC24V

进线口径：2-M22x1.5（进线口的数量和大小可以根据用户要求设计生产）

报警电流：30mA

大气压力：80KPA~ 110KPA

响应阈值：0.10dB/m~0.27dB/m

产品重量：1.2kg

最高风速：7.6m/s（1500fpm）

报警复位：断电重启

 四、测试

用户在开箱后，应立即对产品进行性能检验。检验过程如下：

打开隔爆腔，将DC24V电源连接在D、D端子上，则探测器进入巡检工作状态，此时，指示灯闪亮；用万用表（电阻挡）测试G、K（常开触点）端子，应显示电阻为无穷大，G、B（常闭触点）端子应显示电阻为零。

取下防尘罩，用烟吹入探测器内，探测器会输出报警信号，此时，指示灯常亮；用万用表（电阻挡）进行测试，G、K（常开触点）端子应显示电阻为零，表示常开触点已闭合；而G、B（常闭触点）端子应显示电阻为无穷大，表示长闭触点已断开。该产品为合格。

 若产品经过上述检验不合格，请不要打开防爆壳体，应立即与我们联系，商议解决办法。

警告：出厂所接的六根导线是用于检验产品之用，产品向系统连接时，应将试验用导线去掉，用外径约8mm的电缆线连接，否则探测器会失去防爆性能。

五、安装与布线

    1、 安装方法

根据现场情况,用M6膨胀螺钉通过探测器固定爪,将防爆外壳固定在顶棚上。电缆的引入装置采用压封胶圈结构，电缆外径约为8mm ,电缆的防爆进线口为G1/2内螺纹。探测器安装示意图如图2所示。

2、接线：

松开探测器外壳固定螺钉，打开隔爆腔将DC24V电源线从一侧进线口串入，接在线路板的输入端子D、D上（无极性）；K为常开无源触点，B为常闭无源触点。

六、常见故障及维修

发生故障时，首先应检查外部接线是否正确，紧固螺丝是否松动，若正常，再打开外壳，观察线路板是否有虚焊、烧焦等异常现象。

探测器在使用过程中，可能出现的故障现象及解决办法归纳如下：

1、不巡检   检查供电电压是否满足要求。

2、不报警   检查发射管、接收管、放大电路等。

3、误报警   检查迷宫是否过脏。

七、维护保养

1、探测器应在即将调试前方可安装，在安装前应妥善保管；并应采取相应的防尘、防潮、防腐蚀措施。

2、探测器应注意防尘，防尘罩必须在工程正式投入使用后方可摘下。

3、探测器每年至少清洁一次，以保证系统的正常运行。

4、工程上如发现探测器有经常性误报的现象，则应对迷宫进行清洗，必要时，可更换迷宫。

清洗迷宫步骤：

a)首先用手捏住迷宫体两侧轻轻摇动将其拔下。

b)用镊子夹住酒精棉球仔细清洗迷宫体内腔，注意不要将棉絮留入迷宫体内。

c)安装好迷宫体。

5、探测器清洗后，将探测器重新安装好，然后进行测试。

6、每半年应进行一次模拟火警试验，测试探测器是否工作正常。
