尊敬的客户
感谢您选用本公司生产的激光系列产品。
本使用说明书为随机技术文件，是您正确使用安全运行的指导文件，请务必详细阅读和妥善保存。为了充分发挥本产品的优越性能，确保使用设备的安全，在安装、调试、使用前请认真阅读本使用说明书。如在使用过程中,遇有疑难问题或特殊要求，请同本公司办事处或经销商联络洽谈，也可直接与本公司的客户中心联系。本使用说明书资料如有变动，恕不另行通知。

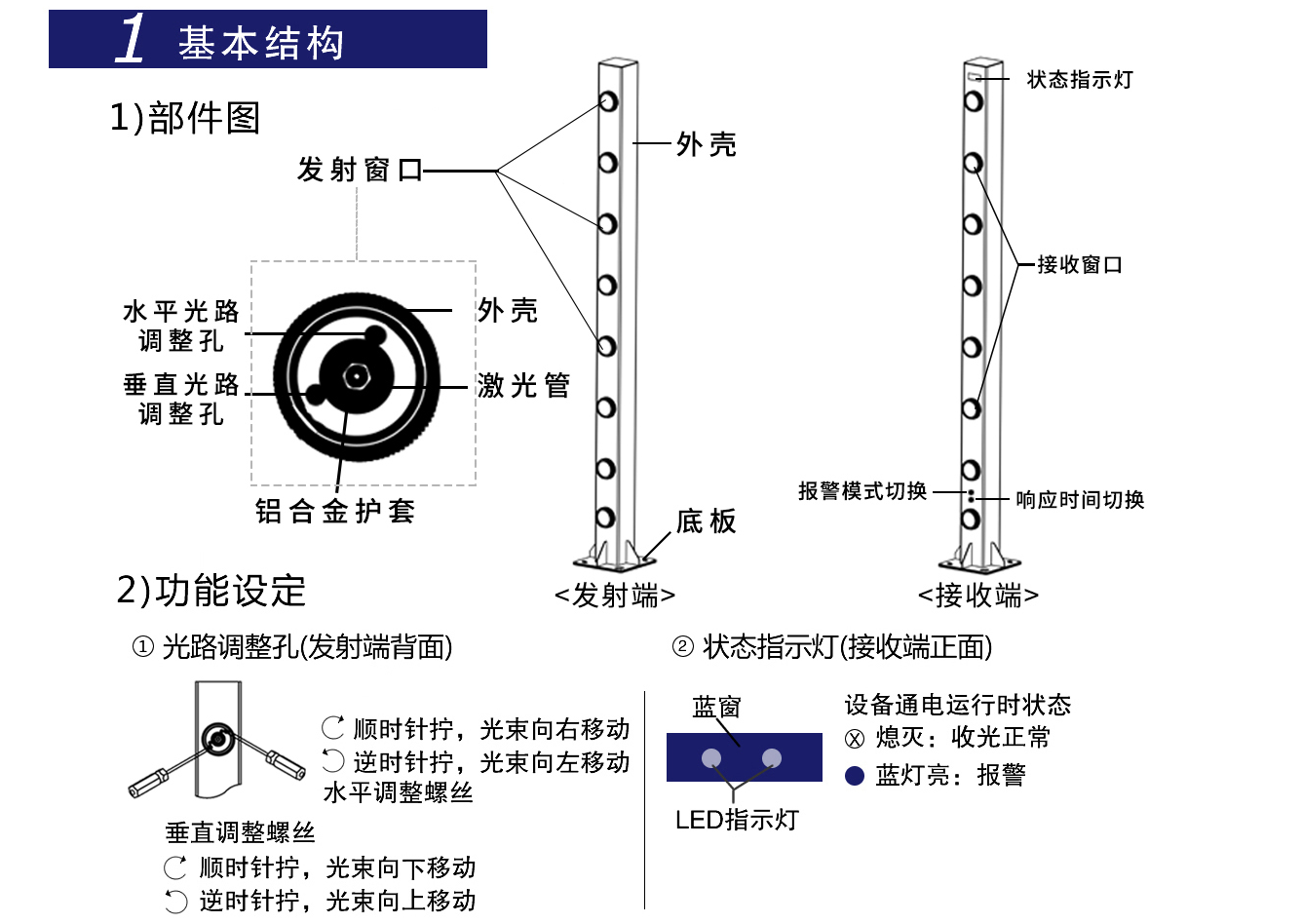

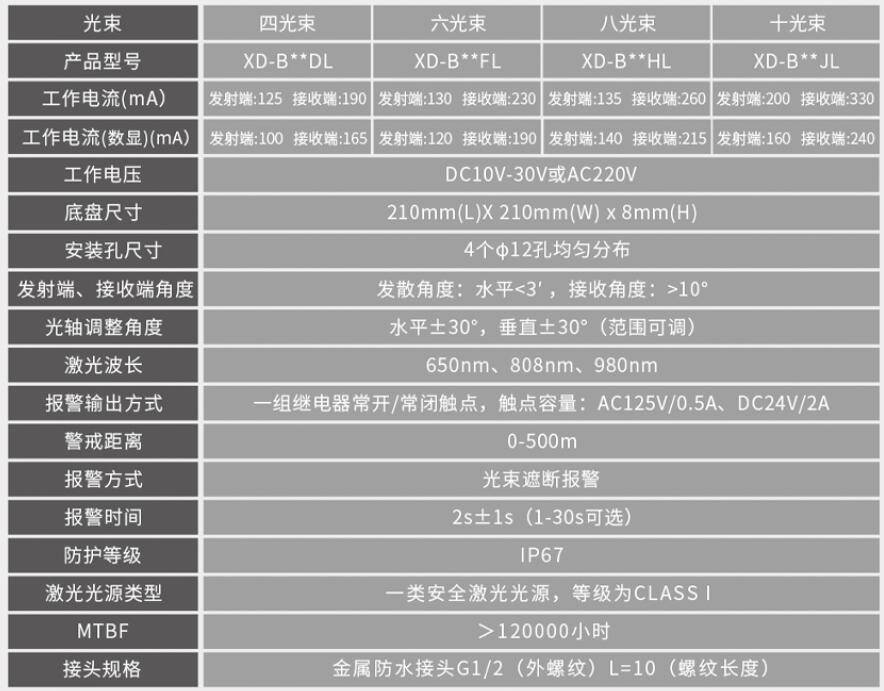

基本结构
部件图

单双光束报警切换按键（接收端正面)
打开黑色胶堵，内有单双光束报警切换按键，具有单双光束切换报警功能。按下按键时有提示音：按下此按键若有“滴”一声为遮挡单束光报警,“滴滴”两声则为同时遮挡相邻两束光报警。
响应时间切换按键(接收端正面)
打开黑色胶堵，内有延时切换按键，产品延时时间两档可调，按键按下时有提示音：按下此按键若有“滴”一声为100ms“滴滴”两声为300ms
安装注意事项
1、请勿安装以下场所。
（1）受季节因素影响树木杂草等会遮断光束的场所。
（2）污水容易溅到的场所。
（3）地基不稳定的场所。
2、水泥基座埋设：水泥基座(800×800×4oomm)周围埋土必须夯实，防止日后沉歪

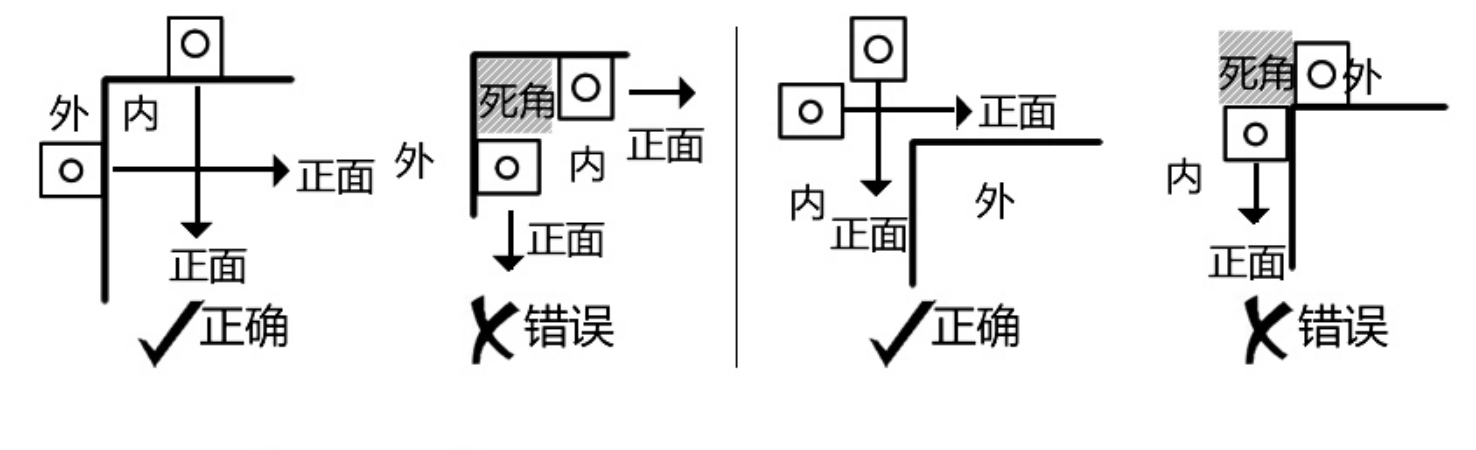

3、安装位置严防死角。

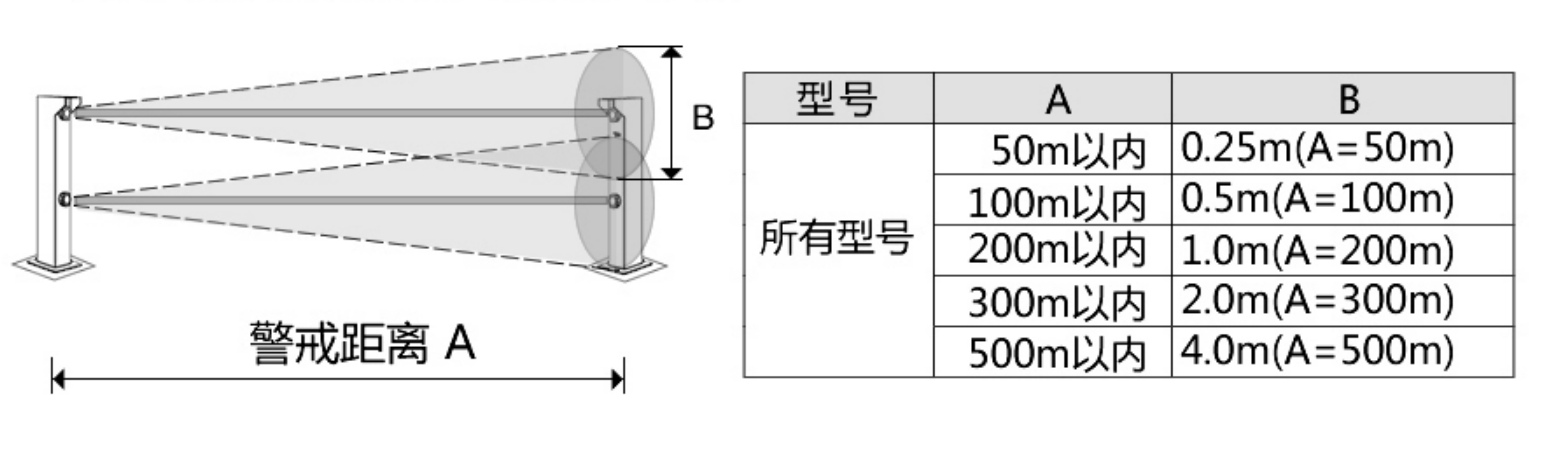

4、安装高度和警戒距离

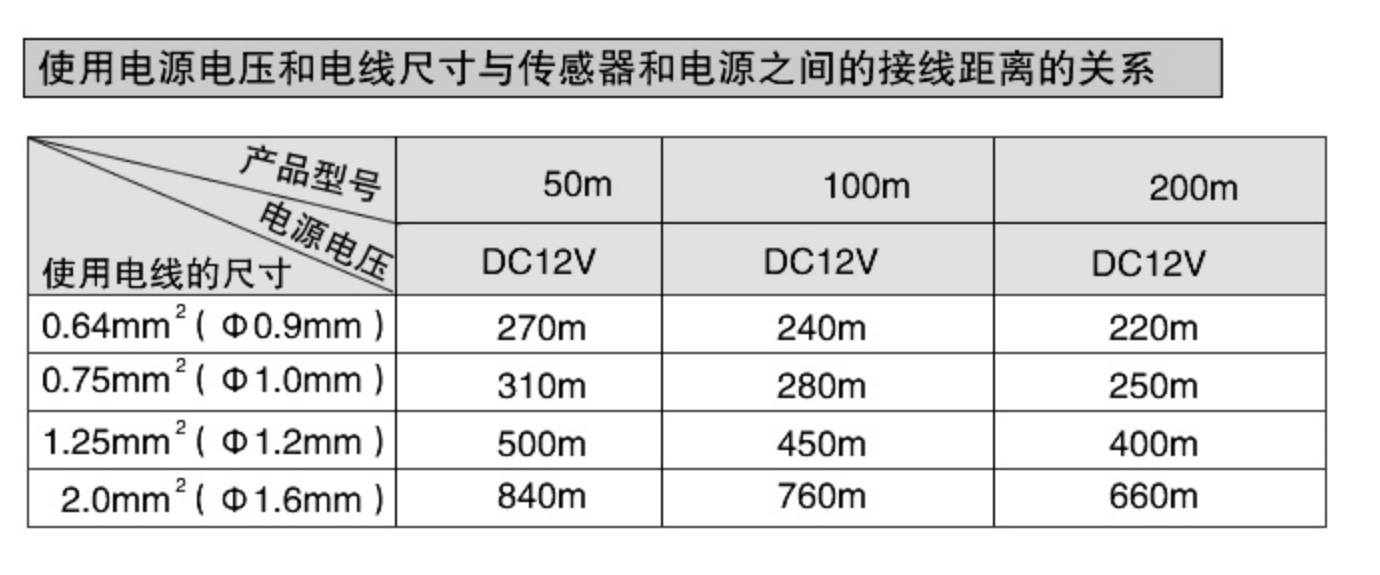

接线

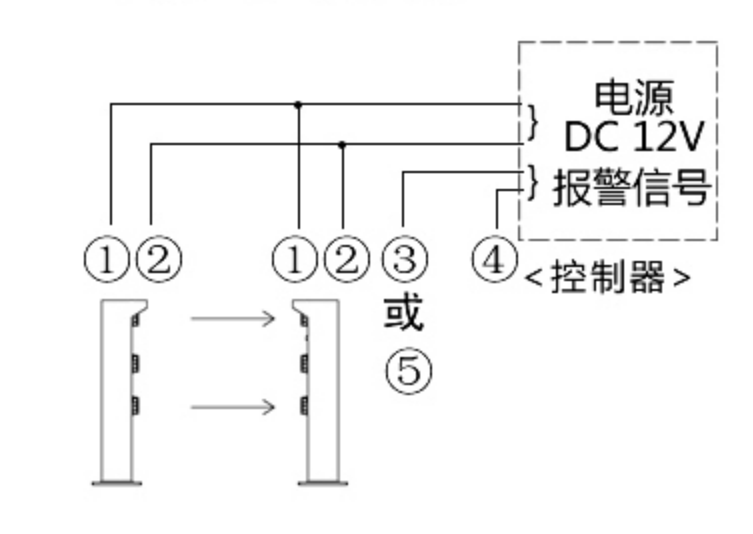

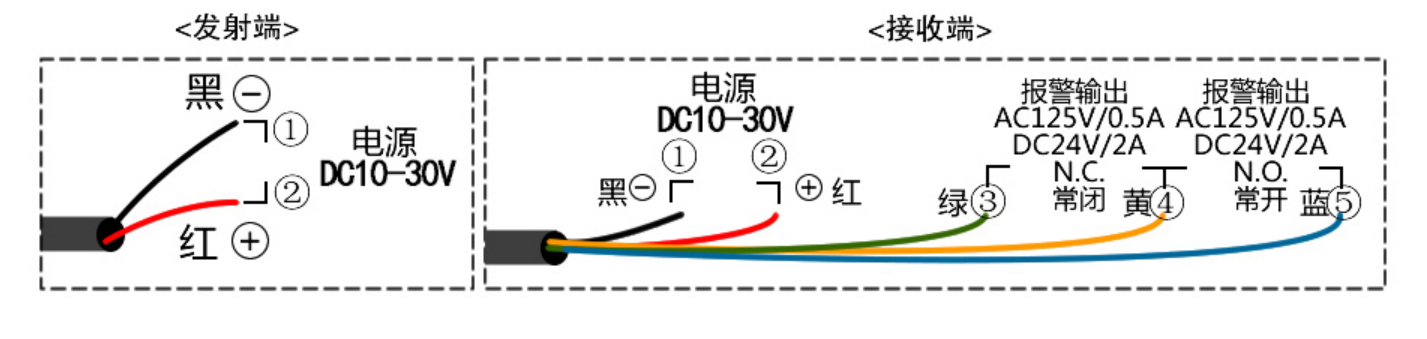

1、标准接线

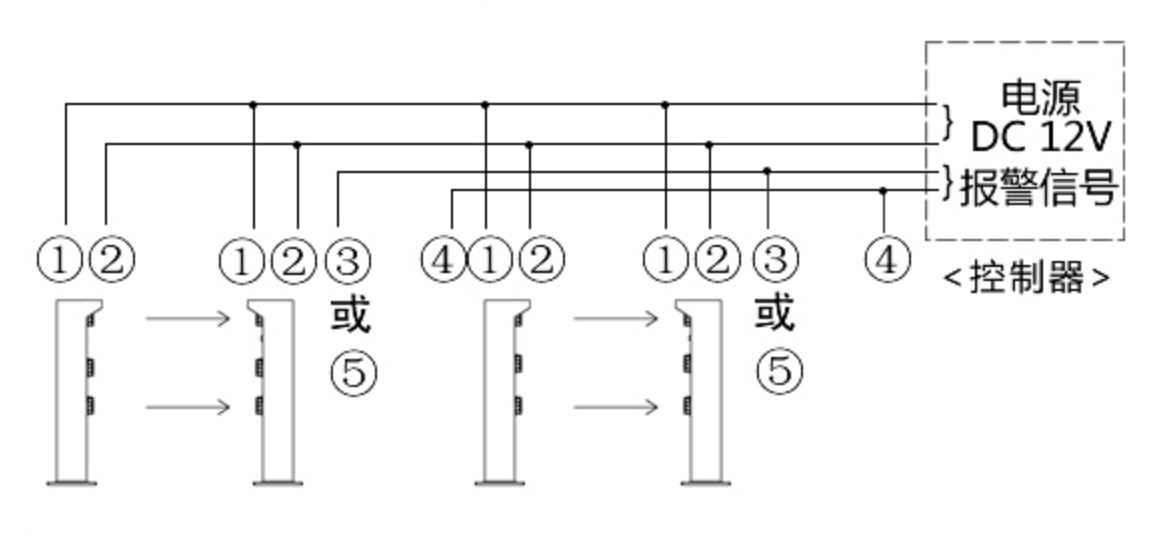

2、总线制接线

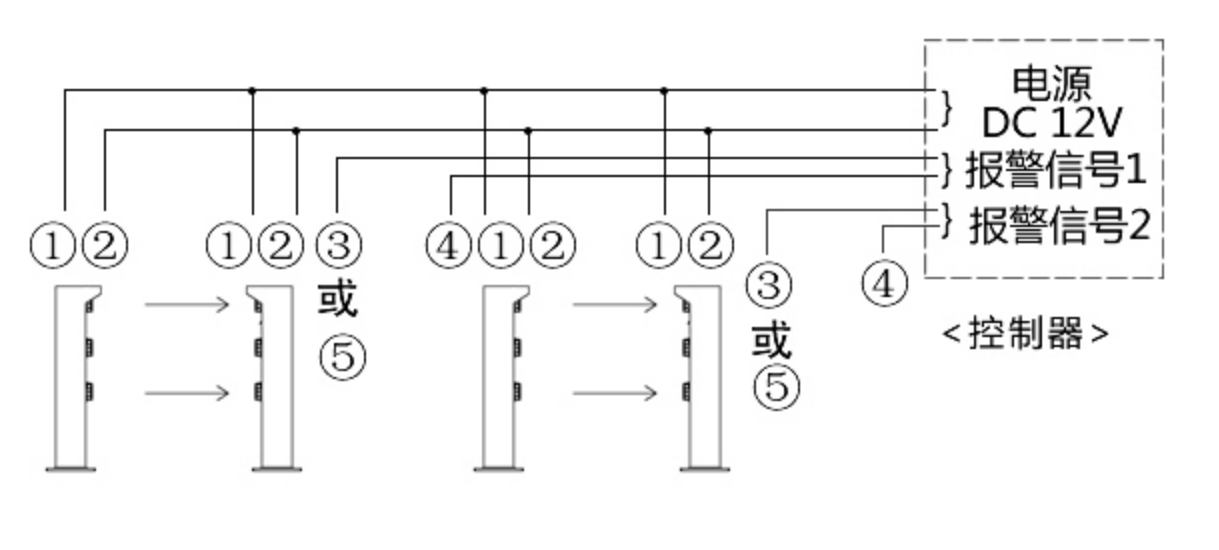

3、分线制接线

产品安装
请先确保水泥地面坚实，如果地面不稳定请埋设混凝土基座（800×800×400mm）
请在地面钻孔：将设备放在需要安装的位置，在底板安装孔位置做好标记（请确保设备后面具有50mm的空间以便调试设备）
请将设备安装在地面上。
安装完毕后，再次确认设备是否晃动，若晃动请拧紧固定螺丝。
光路调整
1、准备工作：
（1）设备通电
（2）用激光寻的器（选配）检测各激光管是否正常发光
（3）拧开发射端镜盖
2、确定参考基准线
（1）根据发射窗口到接收窗口的连接线确定出参考基准线
3、校正激光方向
（2）分别在2m、5m、10m、20m处校正激光发射方向，使发射端激光束与之前设定的参考线重合。
方法：将激光寻的器打开，放入发射端前端，当听到设备发出“滴————”声音时，证明设备接收到发射端发射出的激光，声音的强弱变化代表的是光的中心轴位置与余光的位置，当声音最响时，代表是光的中心轴位置，这时刻手持设备进行找光调试。在调试过程中由远及近，从发射端开始，手持设备走到接收端，在这个过程中随时校正发光方向并保持设备在这个过程中长鸣，直到确定激光中心光斑笼罩住接收端收光窗口为止，设备调整完毕。
功能设定

动作确认

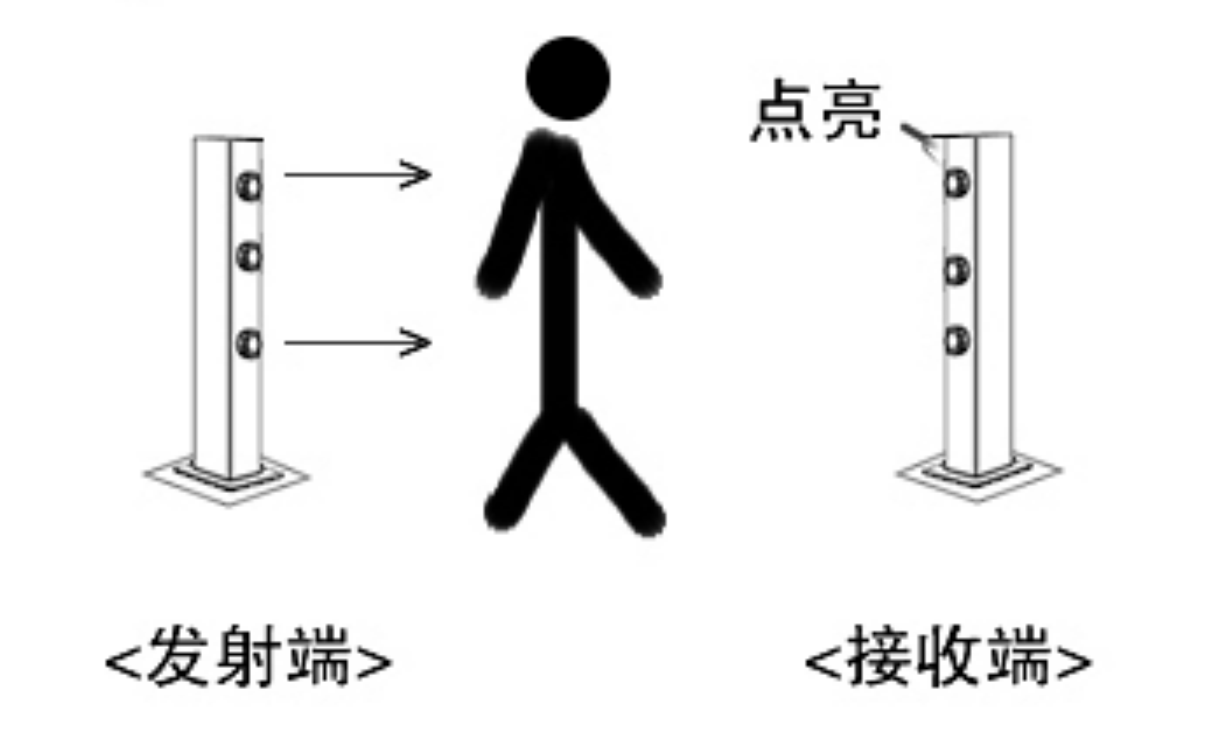

激光对射安装完毕后,请横向阻断光束来确认报警动作。
（1）用于周界安防

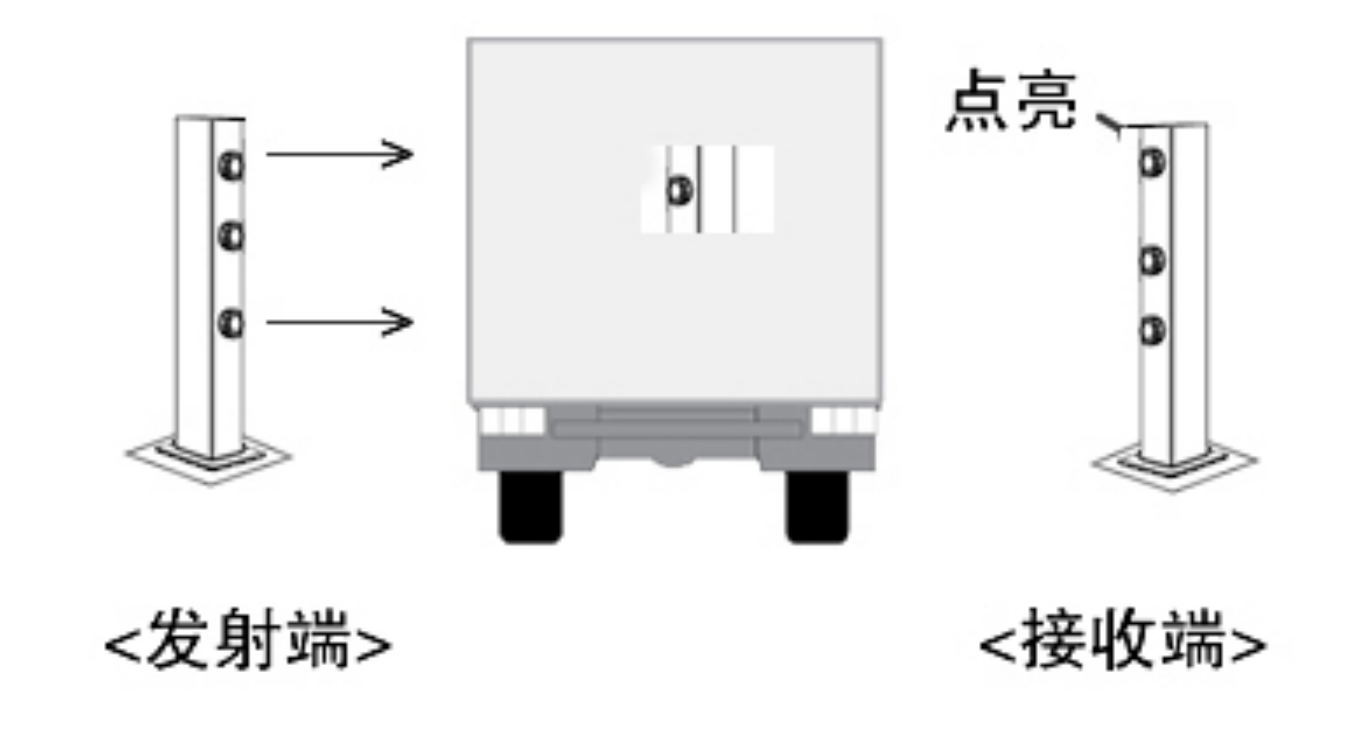

（2）用于道路超高检测

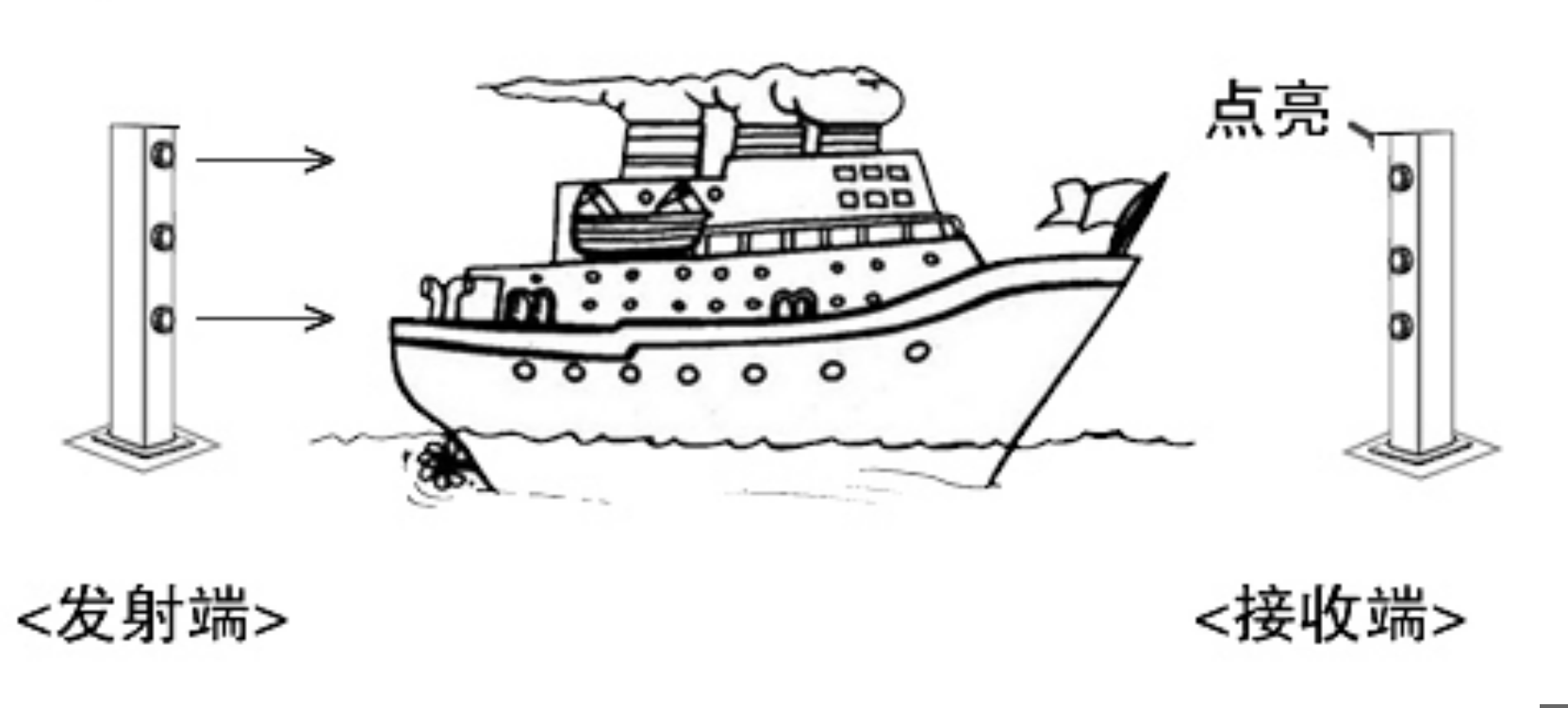

（3）用于河道超高检测

功能说明

1、报警输出功能

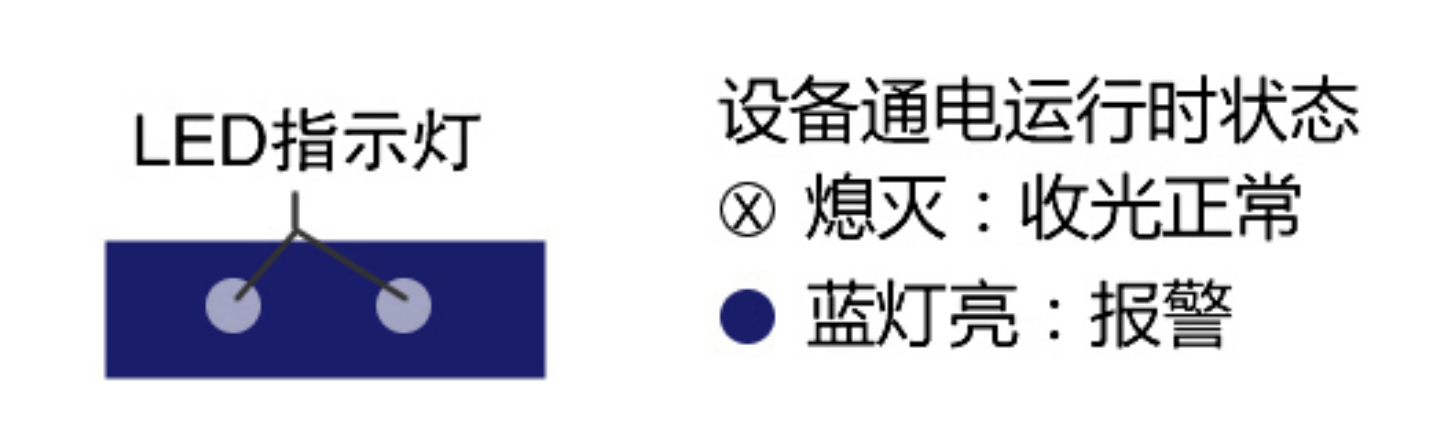

无报警时,接收端蓝色指示灯熄灭,常闭信号闭合,常开信号断开。
报警时,接收端蓝色指示灯点亮,常闭信号断开,常开信号闭合。
2、单双光束报警切换按键(接收端正面)
打开黑色胶堵,单双光束报警切换按键,具有单双光束切换报警功能,按下按键时有提示音:按下此按键,若有“滴”一声为遮挡单束光报警,“滴滴”两声则为必须同时
挡相邻两束光报警
3、延时切换按键(接收端正面)
打开黑色胶堵,内有延时切换按键,产品延时时间两档可调,按键按下时有提示音:“滴”一声为100ms.“满”声为300ms,
4、报警响应时间切换功能
当遮挡光束时间超过设定的报警响应时间时,输出报警值号,有2档不同的报警信号，分别是100ms、300ms响应时间切换功能只需设置接收端。
在飞鸟较多的场所,以及可能会有报纸,纸箱等较大飞来物明断光束的情况下,请根据安装场所的具体情况略微降低限警响应时间,但如果设定的过低,则不能探到到人、

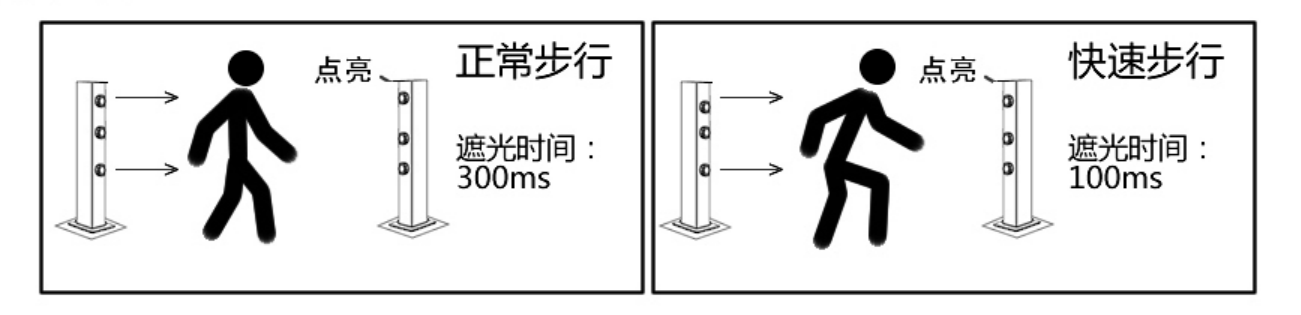

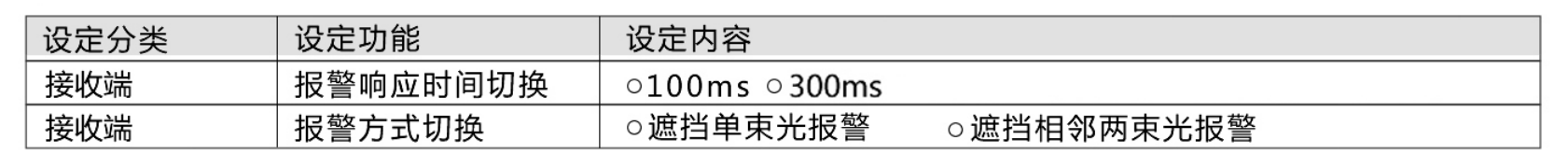

报警响应时间可参考以下情况设置。


5、报警方式切换功能：双光束及以上产品具有报警方式切换功能,可以设置遮挡任一光就警、或设置必须遮挡至少相邻两束光才报警。报警方式切换功能只需设置接收端。
设备维护及故障排除

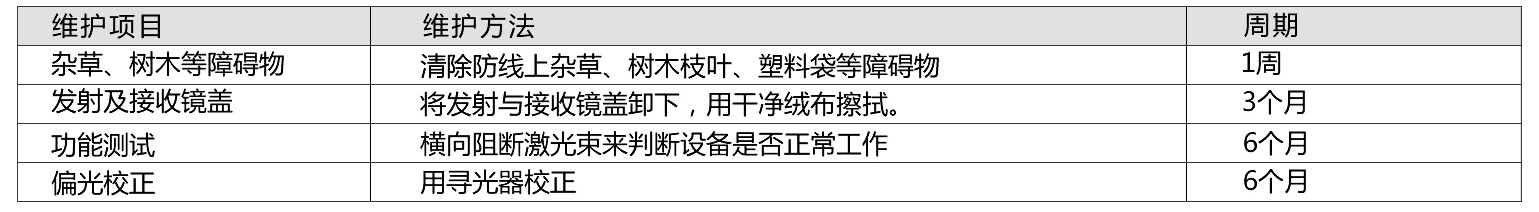

1、设备维护

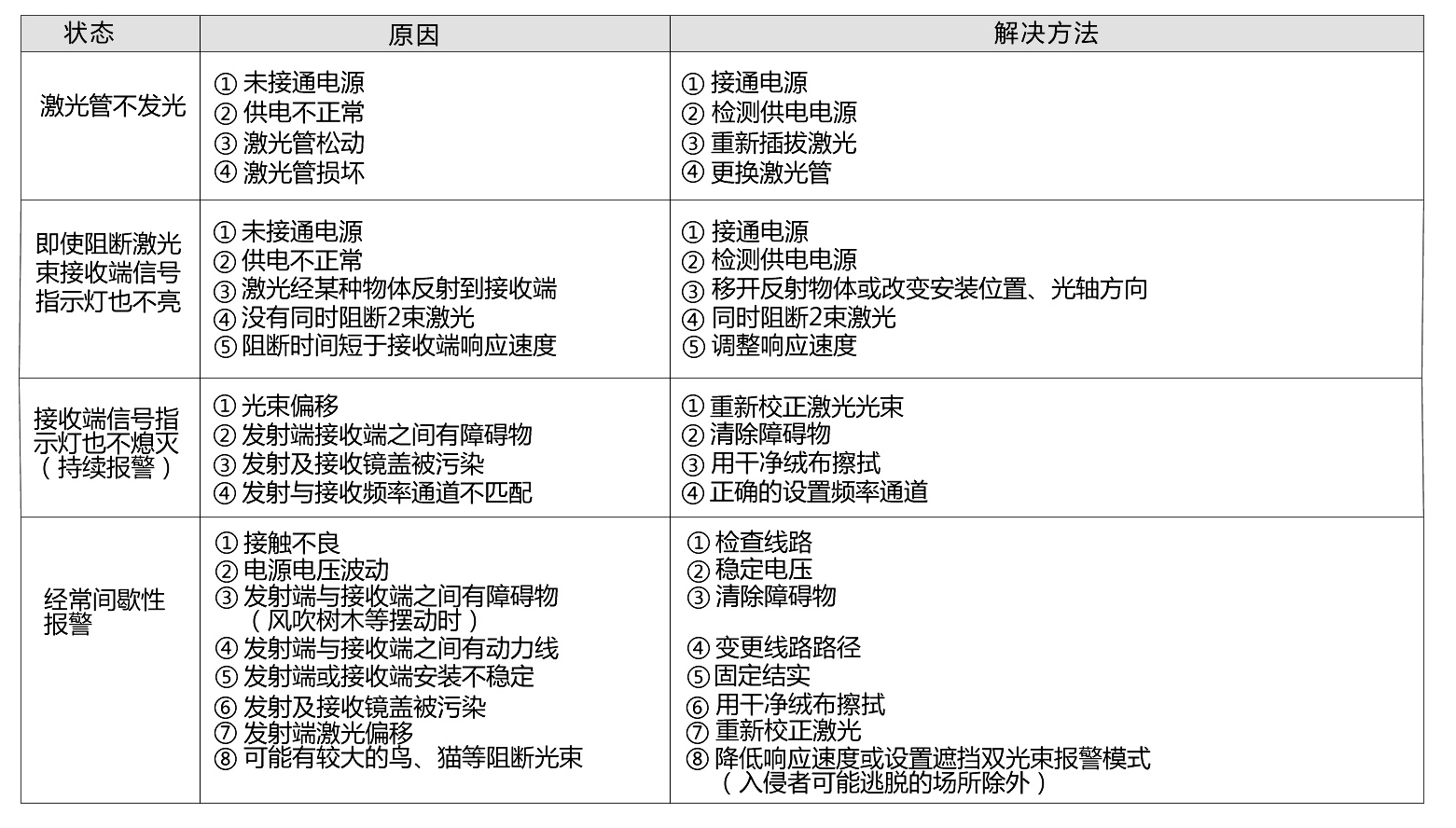

2、故障排除
激光管更换步骤
1、施工人员首先做好自身防静电措施;
2、将设备断电;
3、将发射镜盖卸下(逆时针拧动)
4、将镜盖内的激光管护套逆时针拧下
5、用尖嘴钳将坏的激光管拔下，然后插入准备好的激光管。插入时注意将激光管管身的凹槽与插槽中横槽相对应
6、设备通电，用寻的器检查是否有光源发出。若更换数支依旧无法发光，此时可判定设备内部故障，需返厂维修
7、设备通电后，若有光源发出，请再次切断电源，顺时针拧上激光管护套,然后将发射镜盖拧紧，激光管更换完毕。

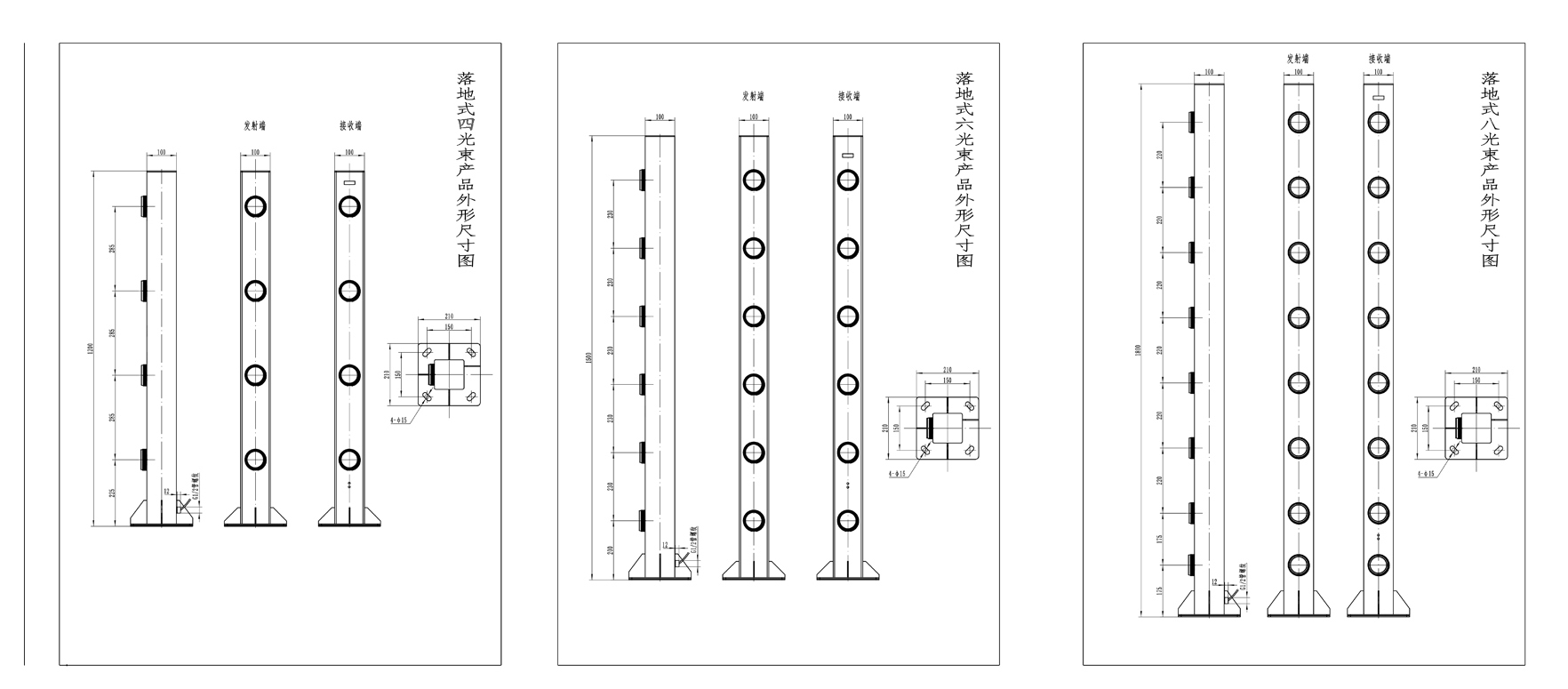

外形尺寸

选配件激光寻的器
①概述
激光寻的器是一款专门为激光对射警戒系统研发的辅助找光设备,本设备具有便捷性好、准确性高、智能性强等优点。提高了在安装、维护激光对射警戒系统时的工作效率
②使用说明
将激光寻的器打开，放入发射端前端，当听到设备发出“滴————”声音时，证明设备接收到发射端发射出的激光，声音的强弱变化代表的是光的中心轴位置与余光的位置，当声音最响时，代表是光的中心轴位置，这时可手持设备进行找光调试。在调试过程中由近及远，从发射端开始，手持设备走到接收端，在这个过程中随时校正发光方向并保持设备在这个过程中长鸣，直到确定激光中心光斑笼罩住接收端收光窗口为止，设备调整完毕。

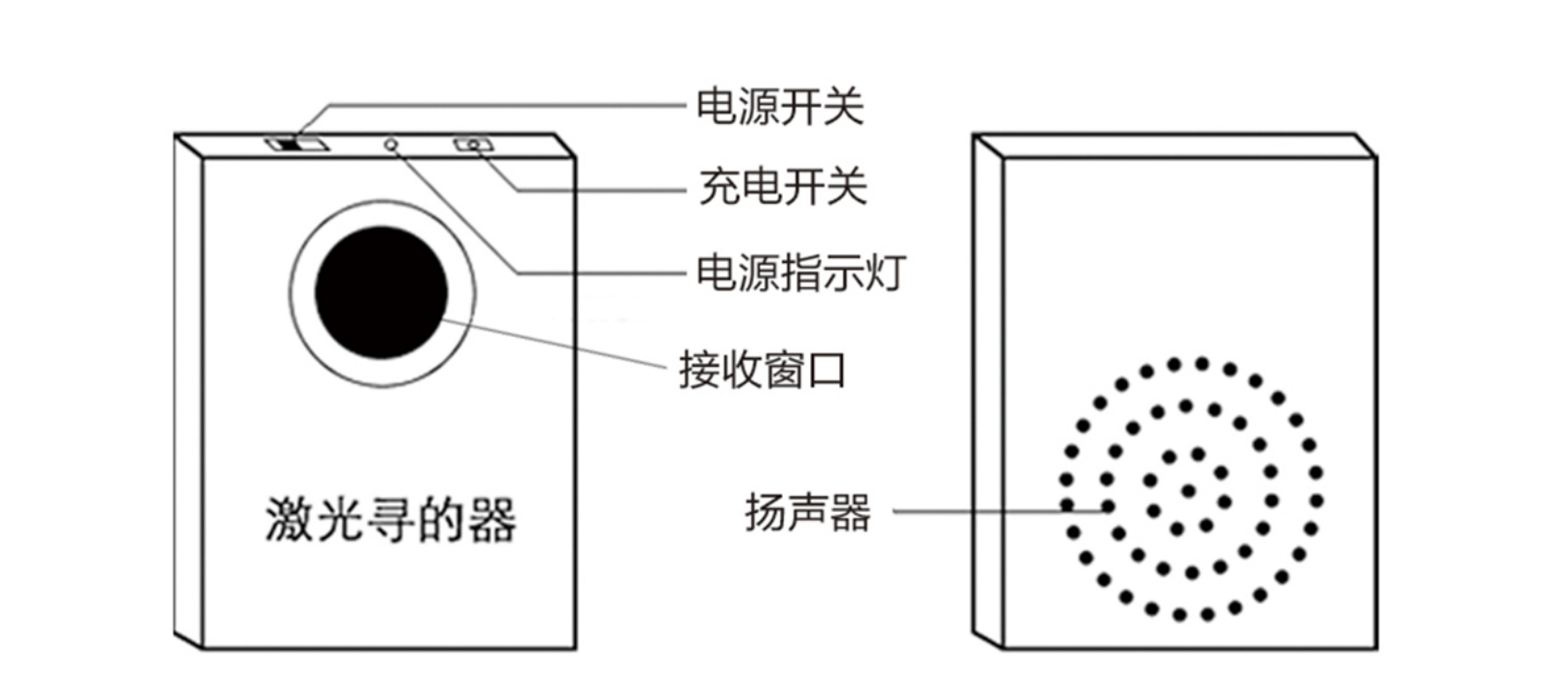

③激光寻的器示意图
