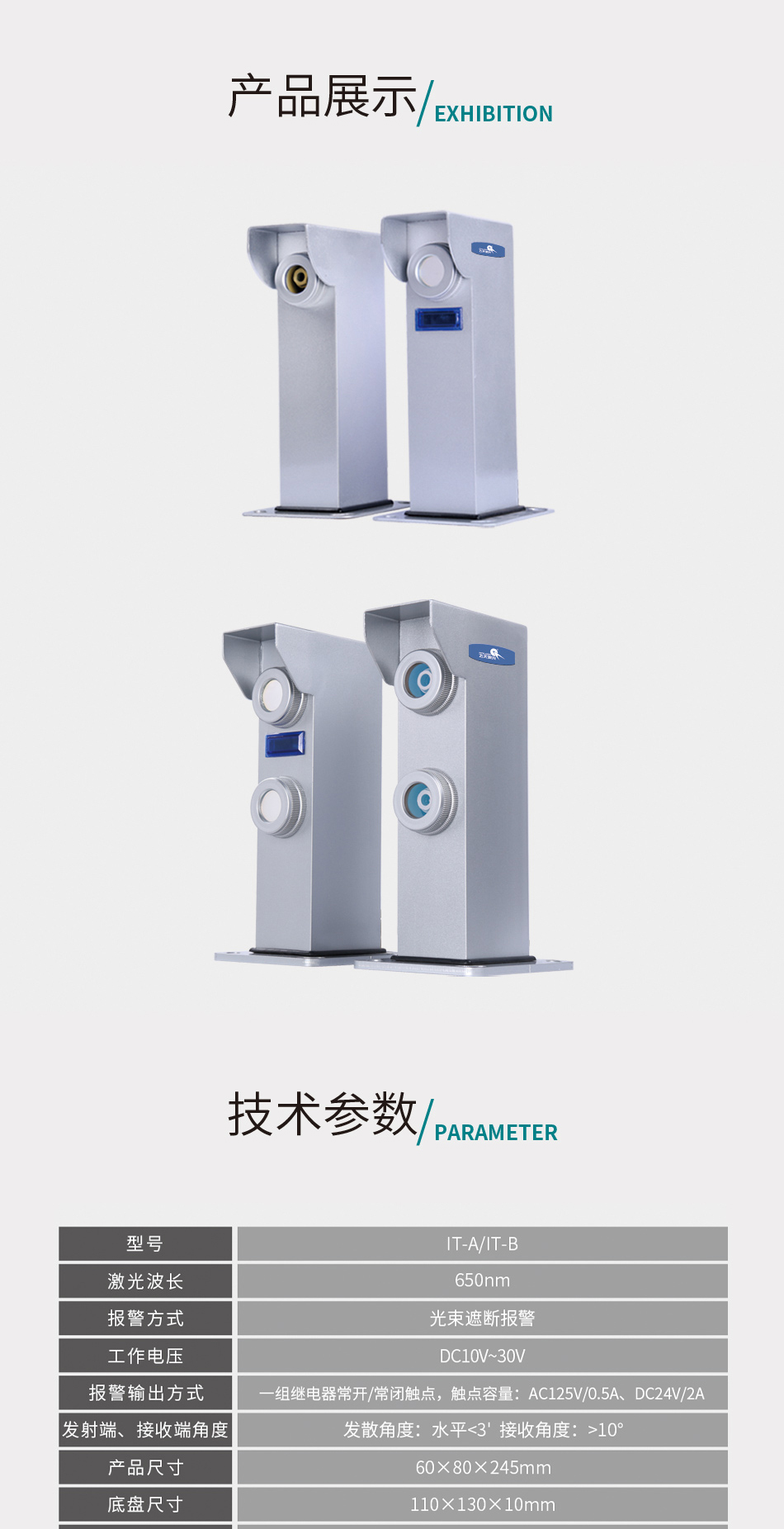

参数/产品：单光束、双光束、

激光波长：650nm、808nm、980nm、

警戒距离：0——500m

境界层次：单层警戒、双层警戒

层间距：85

报警方式：光束遮断报警

工作电压：DC10V——30V

工作电流（mA）：发射端100mA接收端报警时70mA、发射端110mA接收端报警时90mA、

输出方式：一组继电器常开/常闭触点|触点容量AC125V/0.5A、DC24V/2A

指示蓝窗：亮蓝灯时：障碍报警、灯熄灭时：正常

发射端接收角度：接收端角度：发散角度＜3′接收角度＞10°

光轴调整角度：水平±30°垂直±30°(范围可调)

产品尺寸（mm）：60×80×250、60×80×251

地盘尺寸（mm）：110×130×10、110×130×10、

安装孔尺寸：4个∮15孔均匀分布

辅助功能：单双光束报警切换、响应时间长短切换、自动增益锁定、

接头规格：金属防水接头G1/2外螺纹

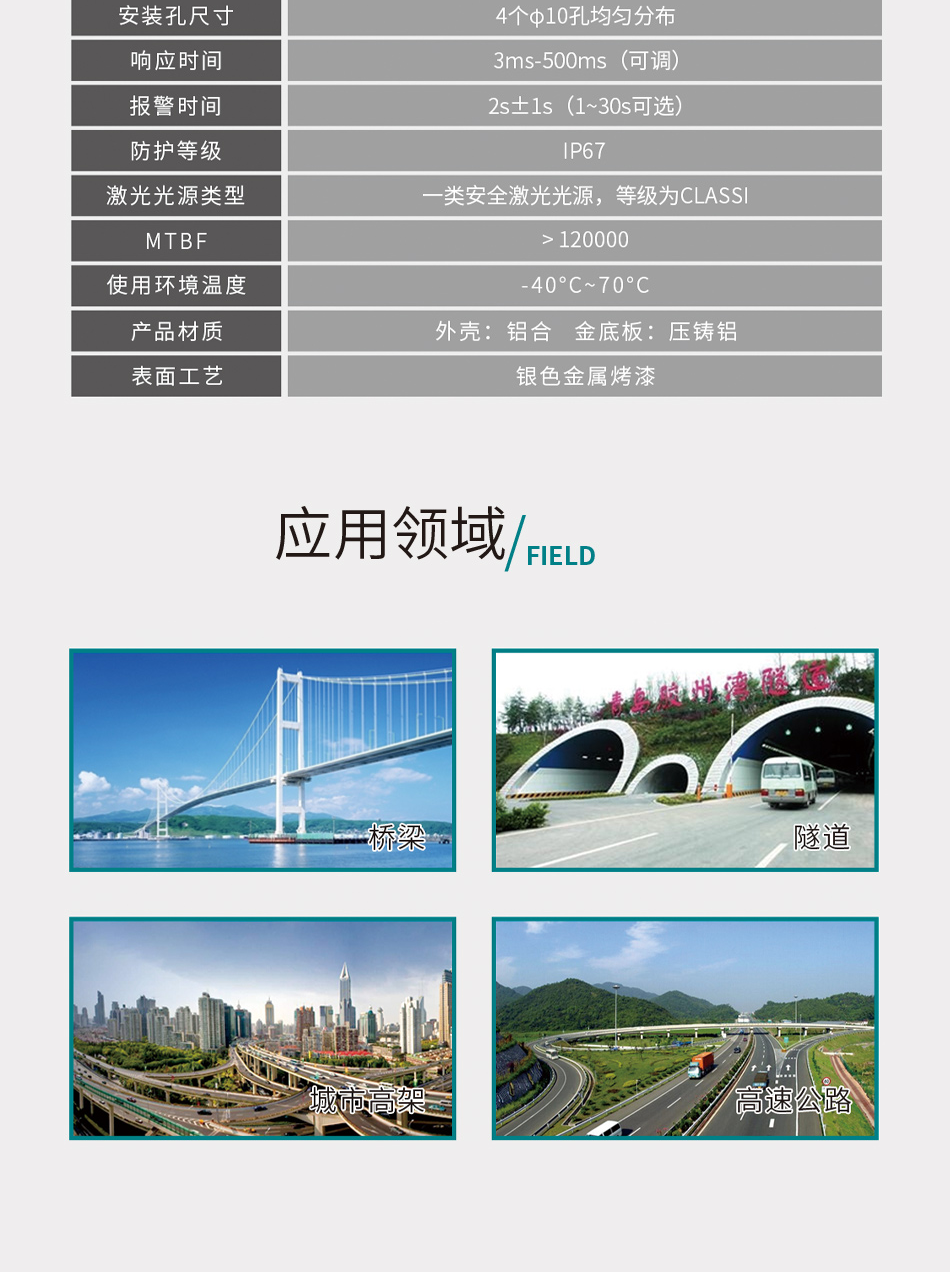

响应时间：25ms——50ms

报警时间：2s±1s(1-30s可选)

使用环境温度：-40℃——70℃

防护等级：IP67

激光类型：一类安全激光光源，等级为CLASS

MTBF：＞120000小时

产品材质：壳体：铝合金、底板：压塑铝

表面喷涂：银色金属烤漆

重量：发射端1.22接收端0.98、发射端2.28接收端2.02

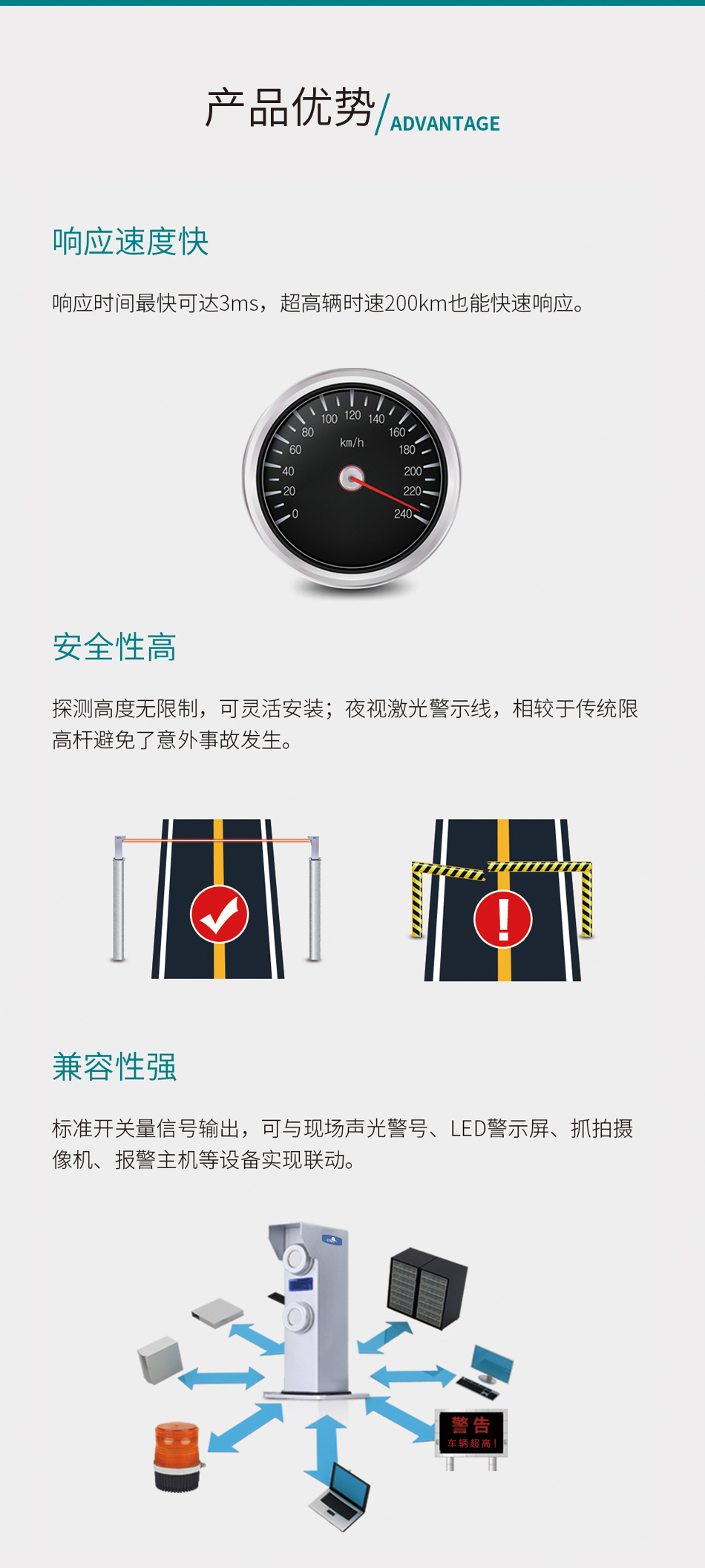

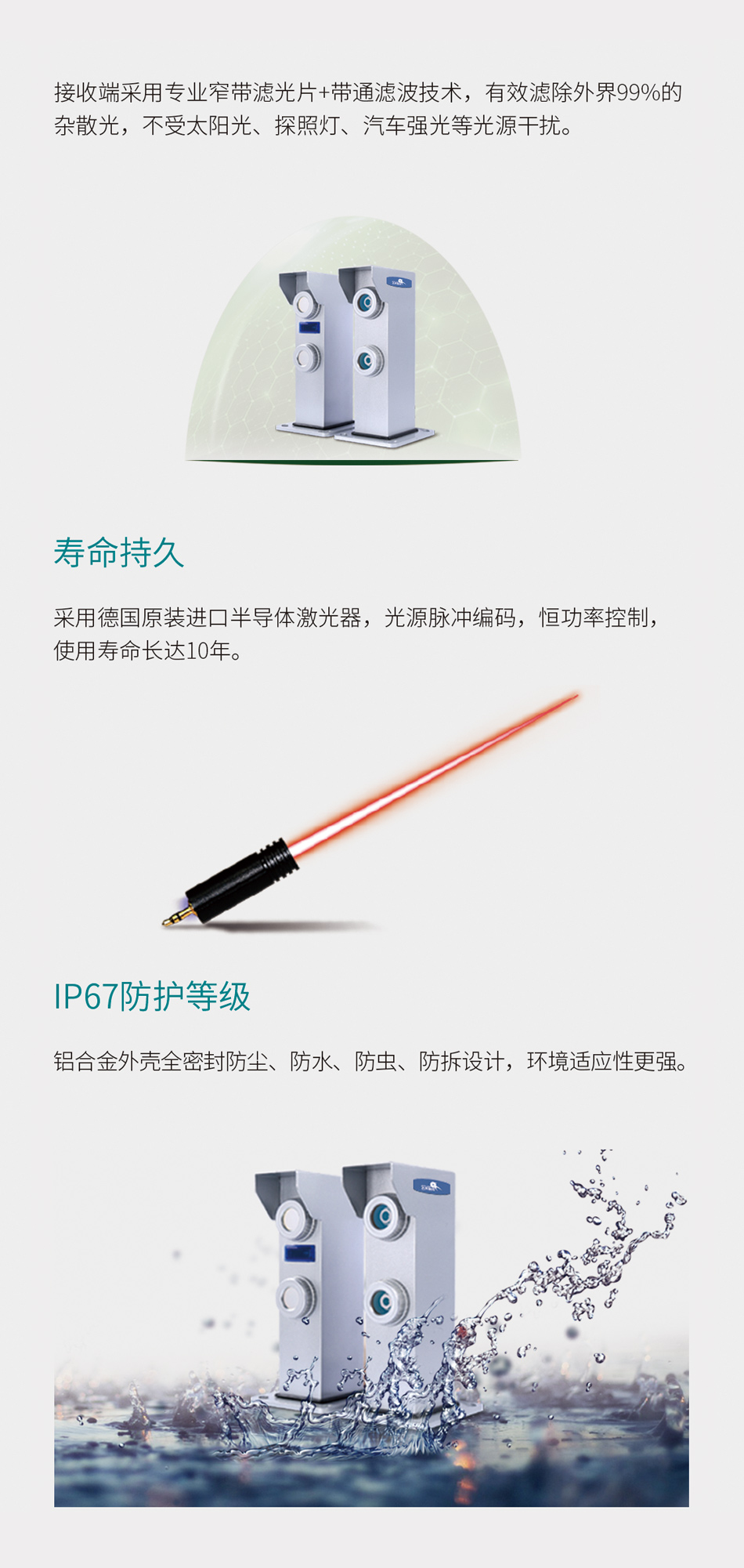

尊敬的客户
感谢您选用本公司生产的激光系列产品。
本使用说明书为随机技术文件，是您正确使用安全运行的指导文件，请务必详细阅读和妥善保存。
为了充分发挥本产品的优越性能，确保使用设备的安全，在安装、调试、使用前请认真阅读本使用说明书。
如在使用过程中，遇有疑难问题或特殊要求请同本公司办事处或经销商联络洽谈，也可直接与本公司的客户中心联系。
本使用说明书资料如有变动，恕不另行通知。

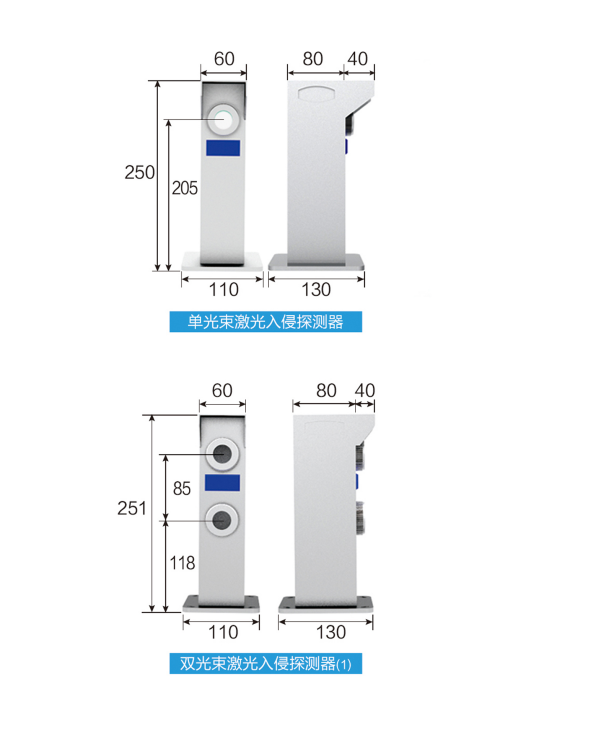

外形尺寸

基本结构

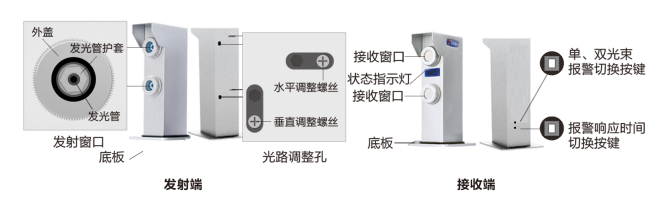

1、部件图（其他型号产品请参考此图）

2、功能设定

单、双光束报警切换按键：
打开黑色胶堵，内有单双光束报警切换按键。按下按键时有提示音:“滴”-声为遮挡单束光报警;“滴滴” 两声为必须同时遮挡相邻两束光才报警。

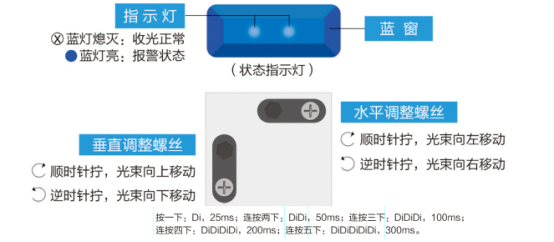

报警响应时间切换按键：
打开黑色胶堵，内有报警响应时间延时切换按键。按一下: Dl,25ms;连按两下: DIDi, soms;连按三下: DiDiD1,100ms; 连按四下: DiDiDiDi, 200ms连按五下: DiDiDiDiDi, 300ms。
注意事项
1、请勿安装在以下场所
⑴受季节因素影响，树木、杂草等会阻断光束的场所
⑵地基不稳定，易晃动的场所
⑶污水容易溅到的场所
2、水泥基座埋设
水泥基座500（L）×500（W）×400（H）mm周围埋土必须结实，防止日后沉歪。

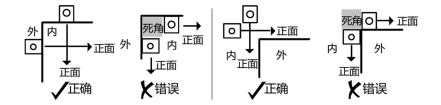

3、安装位置严防四角

4、警戒距离和光斑范围

接线

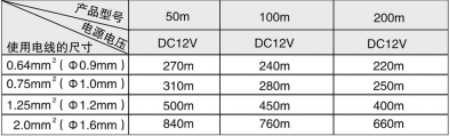

使用电源电源和电线尺寸与传感器和电源之间的接线距离的关系

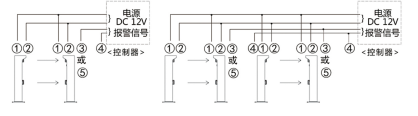

 标准接线分线制接线     分线制接线

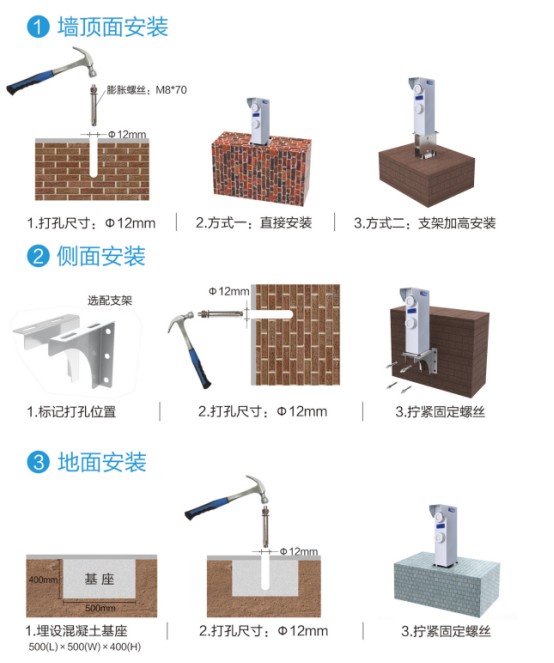

产品安装

光路调整
(其他型号产品参考双光束光路调整方法)
准备工作
1.拿掉发射端后面所有胶堵
2.设备通电并用激光寻的器检查发射端是否正常发光;

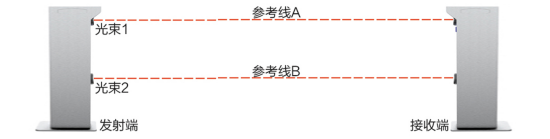

3.根据发射窗口到接收窗口的连线确定出参考线;
4.发射端安排一人负责调整光束方向， 另一人准备沿参考线找光。

2、调光步骤
（1）调整光束1时须挡住光束2,在2米处进行光束调整，采用“十字寻光法”确定光束1方向。若光束偏离参考线，调整发射端激光光路，使光束1与参考线A重合。
（2）拿开光束2遮挡物并挡住光束1,按照步骤1调整光束2方向
（3）采取以上方法分别移动至5米、10米、20米处对两束光进行调整
（4）20米后可根据现场情况，每30米或50米调整-次。
十字寻光法:手拿激光寻的器，先进行水平方向往复扫动，找到声音最强点后，再进行垂直方向往复扫动。此时声音最强点为激光光束中心点，从中心点向周围延伸寻的器声音逐渐变弱。
3、到达接收端时请注意
由于光斑形状为长条状(近似长椭圆)，应以接收窗口为中心左右或上下摆动寻光器，根据声响临界点，推断出光斑范围，确保光斑的中心点与接收窗口相重合，完成调试。
4、结束：
接收窗口装上发射端后面的所有胶堵。
注意事项
1.校正前先排除其它光束干扰。
2.校正激光时，离发射端越远调整孔旋转幅度要越小;
3.校正多光束产品时，请把非正在校准的其它激光束挡住;
设备维护及故障排除
1、设备维护

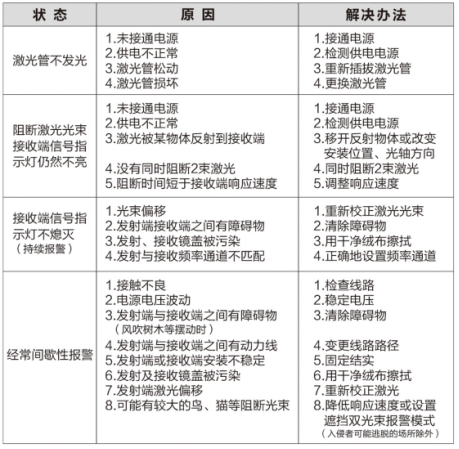

2、故障排除

功能设定

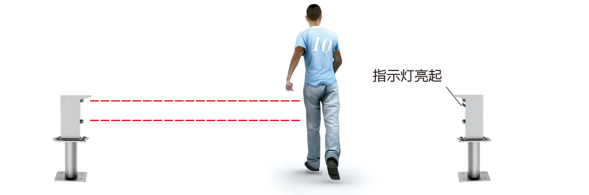

功能测试
激光对射安装完毕后请横向阻断光束，观察报警功能是否正常，以确认产品安装正确。

激光管更换
更换步骤:
1、施工人员首先做好自身防静电措施;
2、将设备断电;
3、将发射镜盖卸下(逆时针拧动) ;
4、将镜盖内的激光管护套逆时针拧下;
5、用尖嘴钳将坏的激光管拔下，然后插入准备好的激光管。插入时注意将激光管管身的凹槽与插槽中横槽相对应;
6、设备通电，用寻的器检查是否有光源
发出。若更换数支依旧无法发光，此时可判定设备内部故障，需返厂维修;
7、设备通电后，若有光源发出，请再次切断电源，顺时针拧上激光管护套,然后将发射镜盖拧紧，激光管更换完毕。

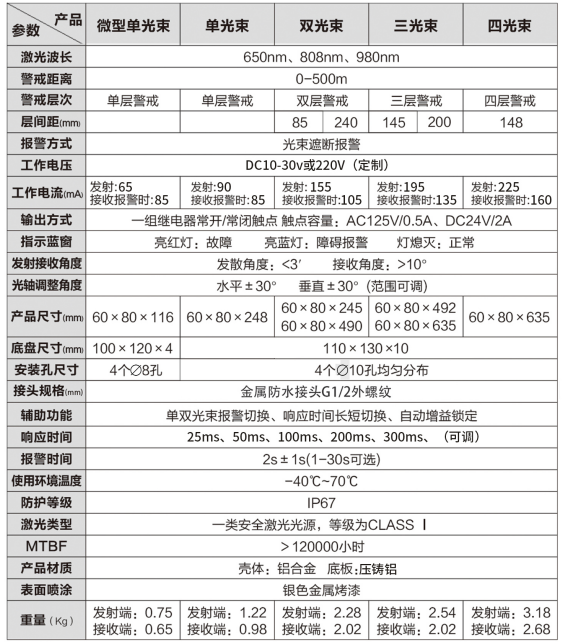

技术规格

功能说明
1、报警输出功能：
无报警时，接收端蓝色指示灯熄灭，常闭信号闭合，常开信号断开；
有报警时，接收端蓝色指示灯点亮，常闭信号断开，常开信号闭合；
2、单双光束报警切换按键（接收端背面）
打开黑色胶堵，内有单双光束报警切换按键。按下时有提示音：按下此按键，若有“滴”一声为遮挡单双光束报警，“滴滴”两声则为必须同时遮挡相邻两束光报警。
3、报警响应时间切换按键（接收端背面）
拧开接收端左下角螺丝，为报警响应时间延时切换按键。报警响应时间五档可调，按键按下时有提示音；“滴”一声为响应时间25ms，“滴滴”两声为响应时间50ms，“滴滴滴”三声为响应时间100ms，“滴滴滴滴”四声为响应时间200ms，“滴滴滴滴滴”五声为响应时间300ms。
激光寻的器

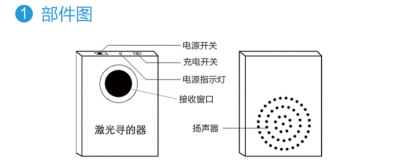

部件图：

1、使用说明
将激光寻的器打开，放入发射端前端，当听到设备发出“滴————”声音时，证明设备接收到发射端发射出的激光，声音的强弱变化代表的是光的中心轴位置与余光的位置，当声音最响时，代表是光的中心轴位置，这时刻手持设备进行找光调试。在调试过程中由远及近，从发射端开始，手持设备走到接收端，在这个过程中随时校正发光方向并保持设备在这个过程中长鸣，直到确定激光中心光斑笼罩住接收端收光窗口为止，设备调整完毕。
