技术参数
工作电压：DC9～16V
工作电流：静态≤23mA，报警≤11mA
传感类型：红外传感器
探测角度：360°
探测范围：直径8M(25℃)
报警输出：常开/常闭可调
环境温度：-10℃～50℃
防拆保护：常闭
外形尺寸：Ф105*28mm

吸顶式双元被动红外探测器
双元被动红外探测器根据探测人体红外光谱来工作，当人体在其接收范围内活动时，传感器接收其热 源信号，经放大后输入到微处理器，微处器不断地对 红外信号进行采样，经计算后输出信号来控制探测器 报警端口。该产品广泛用于小区住宅客厅出入口、银 行、仓库等场所的安全防范。

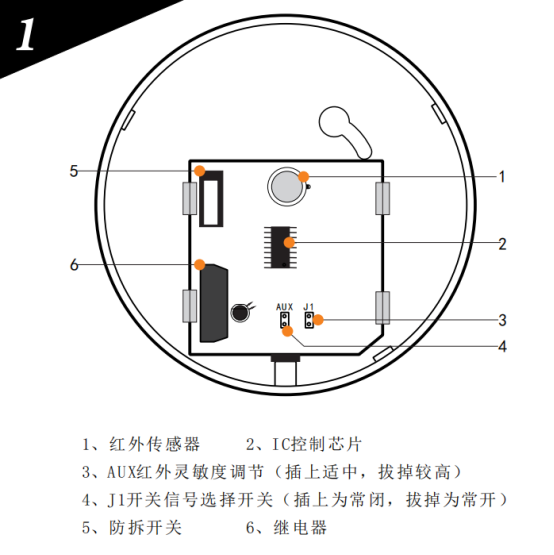

产品主板示意图：

产品特性：
采用进口8-Bit低功耗CMOS微处理器
具有自动温度补偿功能
抗RFI干扰：20-1000MHz（如移动通讯）
放射状态立体12幕帘防区，能检测来自任何方向的入侵
技术参数：
工作电压：DC9～16V
工作电流：静态≤23mA，报警≤11mA
传感类型：红外传感器
探测角度：360°
探测范围：直径8M(25℃)
报警输出：常开/常闭可调
环境温度：-10℃～50℃
防拆保护：常闭
外形尺寸：Ф105*28mm
安装与使用：
安装：
a、选定合适的位置，用螺钉将安装底板固定在天花板上，再将探测器挂上；
b、建议安装高度为2.5～6米；
c、安装位置应避免靠近空调、电风扇、电冰箱、烤箱及可引起温度迅速变化的物体，同时应避免太阳光直射在探测器上；
d、探测器透镜前面避免有物体遮挡,以免影响探测效果。
使用：
a、按接线示意图接好线，然后盖上探测器盖盒；
b、接通12V直流电源，指示灯不停地闪烁，探测器进入 自检状态；
c、60S后指示灯熄灭，探测器进入正常监测状态，此刻如果有人在探测器覆盖区域内走动，LED指示灯亮，同时探测器输出联网信号；
d、J1跳针插上为常闭状态，报警时为常开输出；J1跳针不插为常开状态，报警时为常闭输出。工作电压
e、AUX跳针插上为灵敏度适中，不插灵敏度为高。

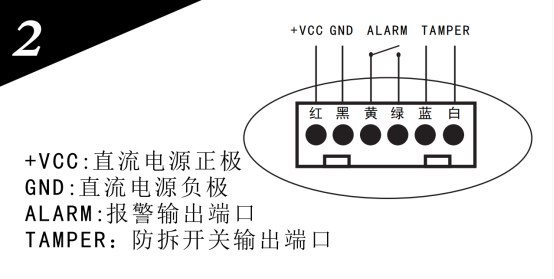

插口接线示意图：

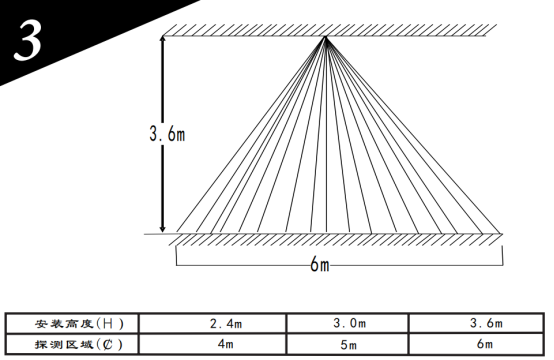

覆盖范围图：

出厂设定：
1、灵敏度设为适中档；
2、报警时指示灯亮；
3、输出信号平时为常闭，报警时为常开。
注意事项：
1、运输安装时切勿跌落或撞击探测器，以免损伤内部红外线传感器；
2、请勿触摸红外传感器，以免弄污镜面；
3、定时对探测器进行测试；
4、本产品可以减少事故发生，但不能确保万无一失，为了你的安全，除了正确使用本 产品，也要提高警惕，加强安全预防。
