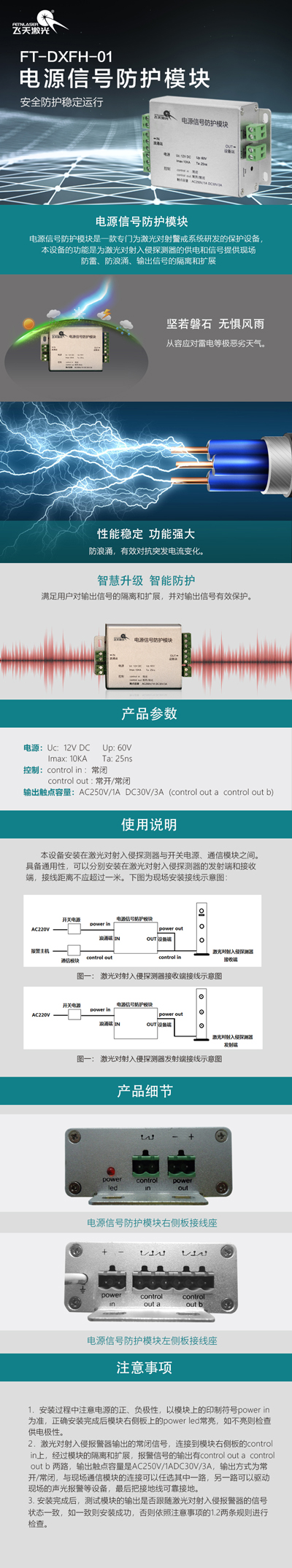

电源信号防护模块是一款专门为激光对射警戒系统研发的保护设备，本设备的功能是为激光对射入侵探测器的供电和信号提供现场防雷、防浪涌、输出信号的隔离和扩展。
电源信号防护模块的参数：
电源： Uc:  12V DC、Up: 60V、Imax: 10KA         Ta: 25ns
控制：control in :  常闭、control out : 常开/常闭
输出触点容量：AC250V/1A  DC30V/3A  (control out a  control out b)
注意事项：
1．安装过程中注意电源的正、负极性，以模块上的印制符号power in为准(见图四)，正确安装完成后模块右侧板上的power led常亮（见图五），如不亮则检查供电极性。
2．激光对射入侵报警器输出的常闭信号，连接到模块右侧板的control in上（见图五），经过模块的隔离和扩展，报警信号的输出有control out a  control out b 两路（见图四），输出触点容量是AC250V/1A  DC30V/3A，输出方式为常开/常闭，与现场通信模块的连接可以任选其中一路，另一路可以驱动现场的声光报警等设备，最后把接地线可靠接地。
3. 安装完成后，测试模块的输出是否跟随激光对射入侵报警器的信号状态一致，如一致则安装成功，否则依照注意事项的1.2两条规则进行检查。

电源信号防护模块是一款专门为激光对射警戒系统研发的保护设备，本设备的功能是为激光对射入侵探测器的供电和信号提供现场防雷、防浪涌、输出信号的隔离和扩展。
电源信号防护模块的参数：
电源： Uc:  12V DC       Up: 60V
          Imax: 10KA         Ta: 25ns
控制：control in :  常闭
        control out : 常开/常闭
输出触点容量：AC250V/1A  DC30V/3A  (control out a  control out b)
使用说明：
本设备安装在激光对射入侵探测器与开关电源、通信模块之间。具备通用性，可以分别安装在激光对射入侵探测器的发射端和接收端，接线距离不应超过一米。
下图为现场安装接线示意图：

图一：激光对射入侵探测器发射端接线示意图

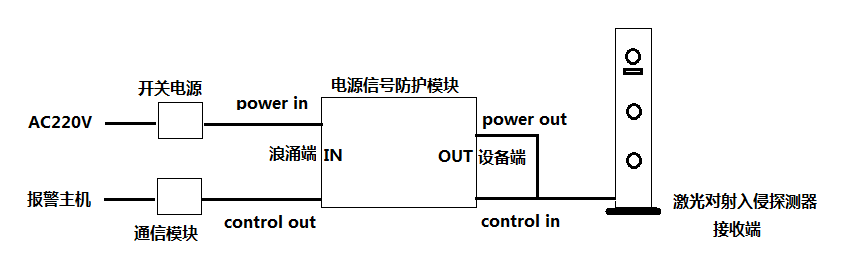

图二： 激光对射入侵探测器接收端接线示意图

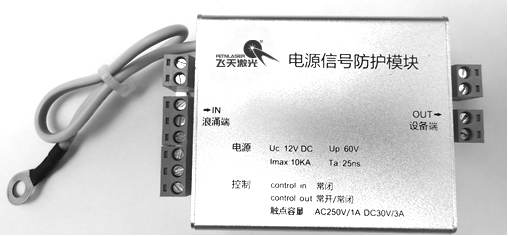

图三：电源信号防护模块正面视图

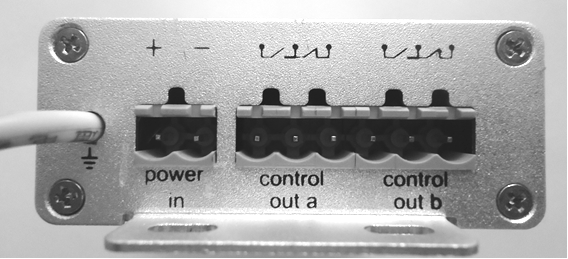

图四：电源信号防护模块左侧板接线座

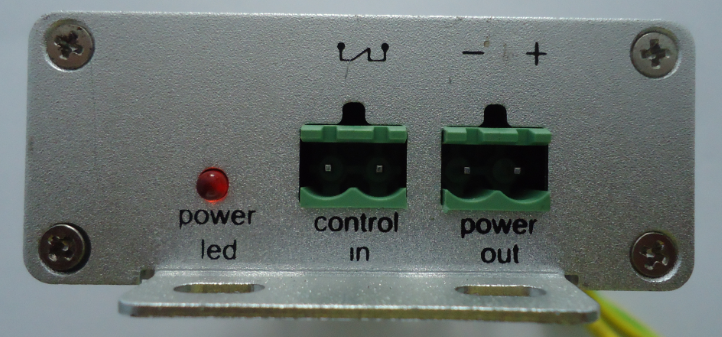

图五：电源信号防护模块右侧板接线座

注意事项：
1．安装过程中注意电源的正、负极性，以模块上的印制符号power in为准(见图四)，正确安装完成后模块右侧板上的power led常亮（见图五），如不亮则检查供电极性。
2．激光对射入侵报警器输出的常闭信号，连接到模块右侧板的control in上（见图五），经过模块的隔离和扩展，报警信号的输出有control out a  control out b 两路（见图四），输出触点容量是AC250V/1A  DC30V/3A，输出方式为常开/常闭，与现场通信模块的连接可以任选其中一路，另一路可以驱动现场的声光报警等设备，最后把接地线可靠接地。
3. 安装完成后，测试模块的输出是否跟随激光对射入侵报警器的信号状态一致，如一致则安装成功，否则依照注意事项的1.2两条规则进行检查。
