防爆红外微波三鉴探测器（本安隔爆型）说明书

XH-D12dib

本产品是一种基于本安型防爆的红外微波探测器及其控制系统。微波+红外被动+人工智能复合型三鉴探测器， 能够有效抵抗来自太阳光、紫外、射频、汽车头灯等的户外因素干扰；还能高效防水、防尘、 防虫、防风。该产品集结了如下先进技术：智能高速微处理器对于入侵红外和微波信号的直接运算分析技术，双极性检测技术等。它独特的宠物变数运算技术能有效防止来自重量高达20公斤的宠物引起的误报。 总之，该探头的先进性和稳定性以及防爆功能设计，可应用于石油、化工、冶炼、采掘、地下综合管廊等易燃易爆场所的安全防范。

1. 产品图片







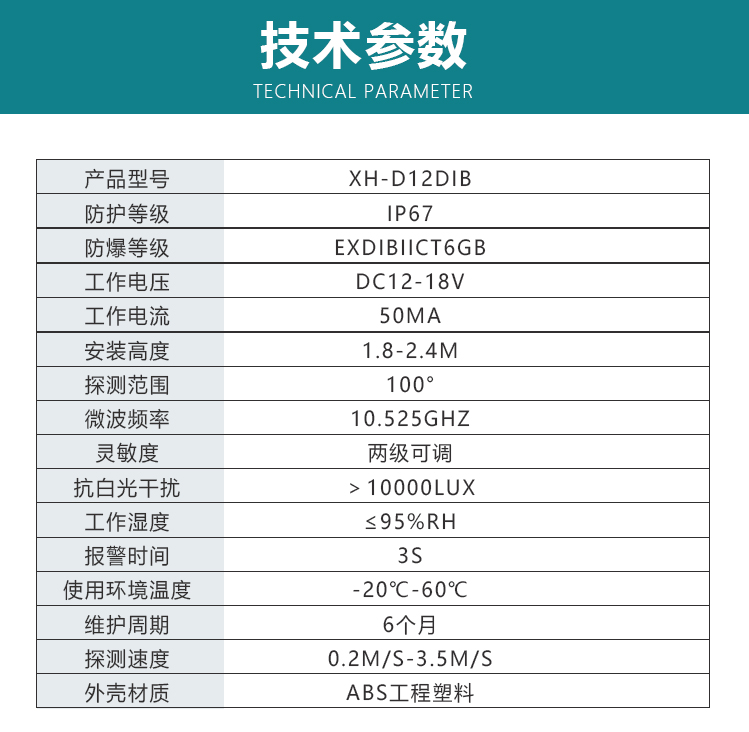

2. 主要功能

• 防爆等级：ExdibⅡCT6 Gb

• 超微功耗设计方案

• 本安防爆电路

• 数字防宠物设计、防宠物达20公斤

• 双向温度补偿技术

• EDS/抗电击/抗手机干扰

• 抗白光干扰

• 密封光学部件

• 安装到角落，墙壁，万向接头

• 防水等级：IP65

3.安装指导

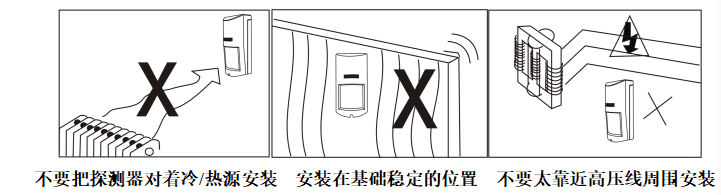

选择适合于PIR技术探测的最佳安装点，将探测器放置于合适的位置上，远离门、窗、运动 的机器和热源等位置，会使得探测器更稳定。

关于安装角度

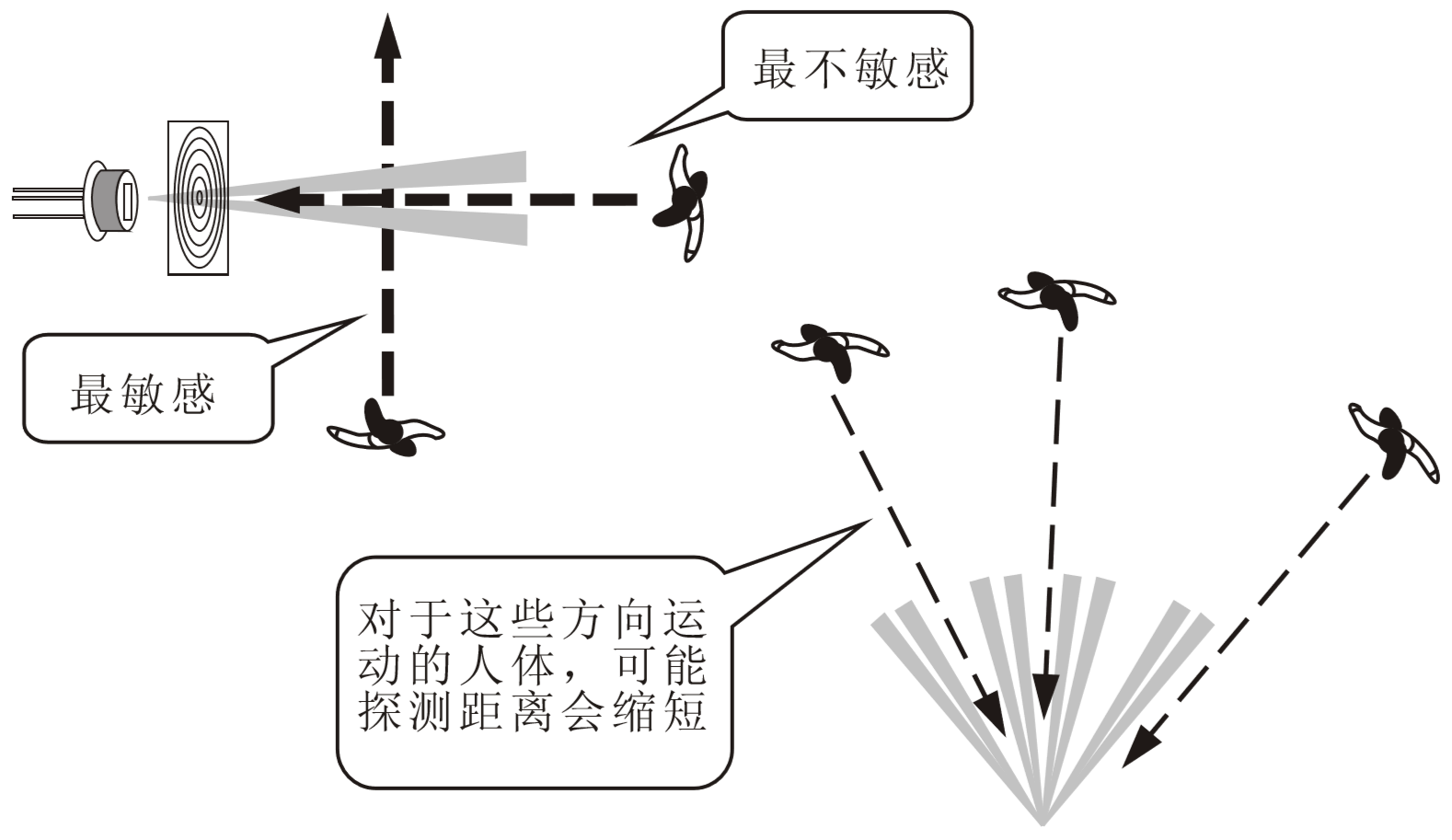

探测器对入侵角度存在机理上的差异。

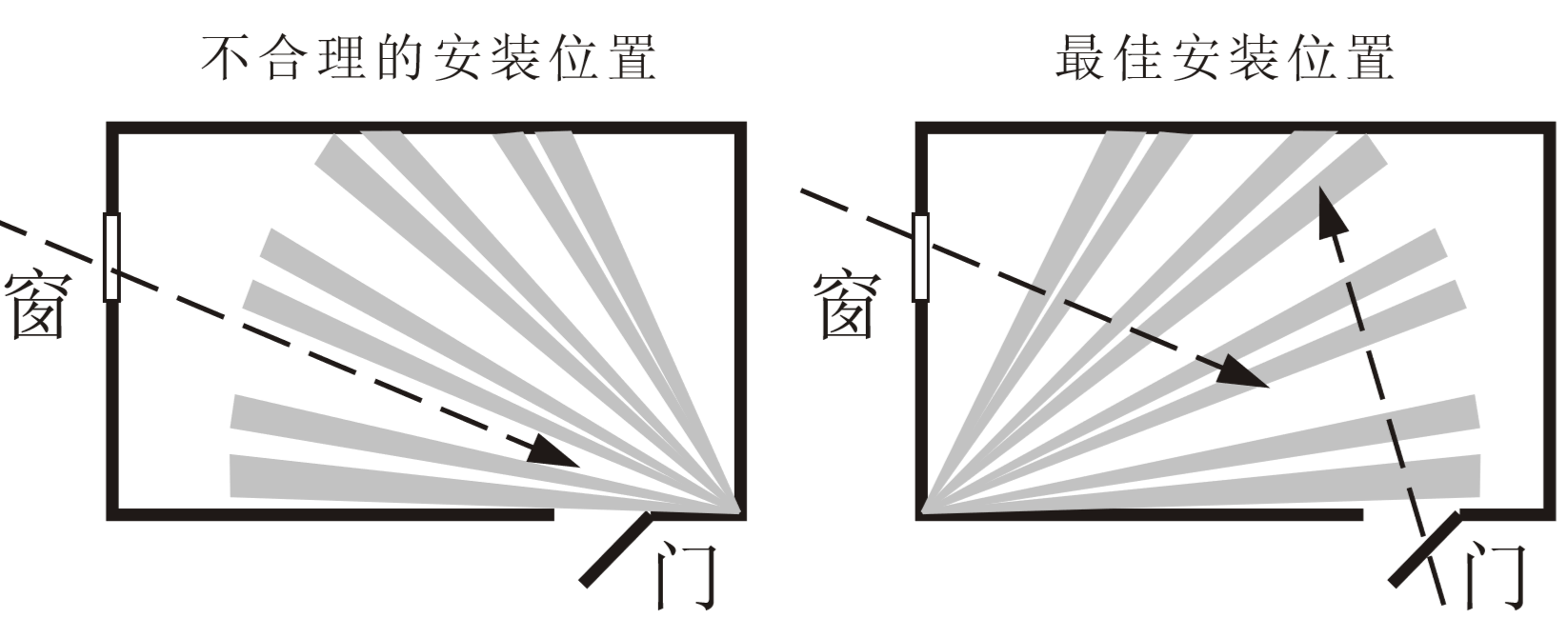

关于安装位置

探测器对窗户入侵方向不敏感        探测器对门和窗户入侵方向都敏感

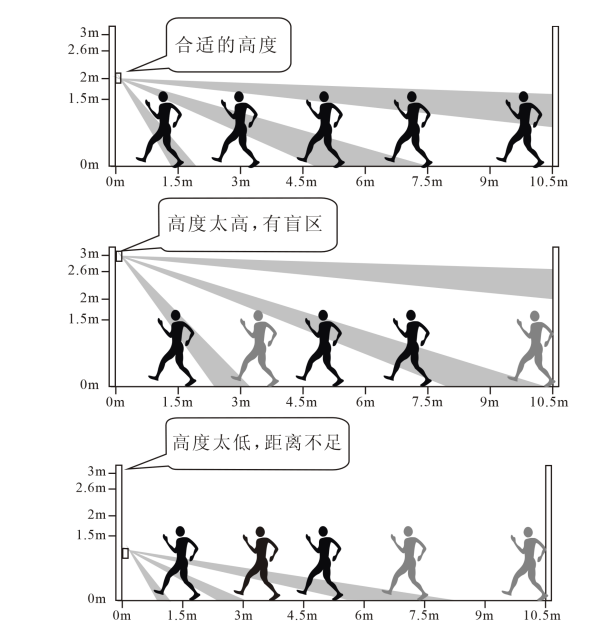

关于安装角度

推荐安装高度为1.8米-2.4米。

4.安装说明

安装分为探头及主机两大部分。

4.1探头部分

要获得最佳的信号覆盖范围，需要将探测器安装到2.1米的高度，垂直校正到中间。总之，要保证探测器面前没有阻碍，视角开阔。根据需要，规划好用那种“孔位方式”安装，再在墙壁上做出相应的孔位标记，然后钻4个6mm的孔。将4个匹配的“胶塞”完全打入墙体上的孔洞后，就可以通过螺丝把探测器固定在墙壁上了。

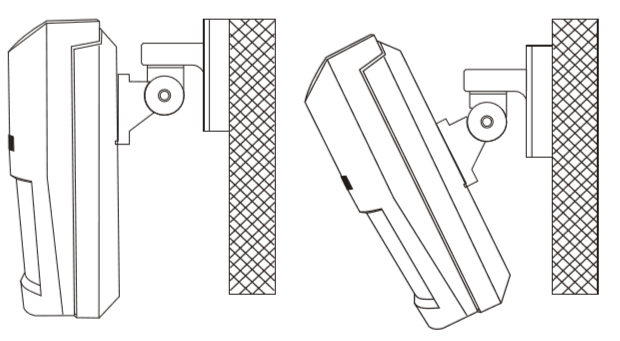

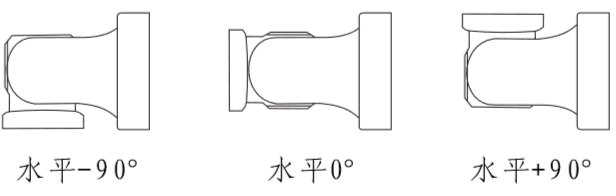

采用支架安装的方式，可以获得更佳的需求角度，该支架可以水平180°旋转，上下30°调节。

4.2主机部分

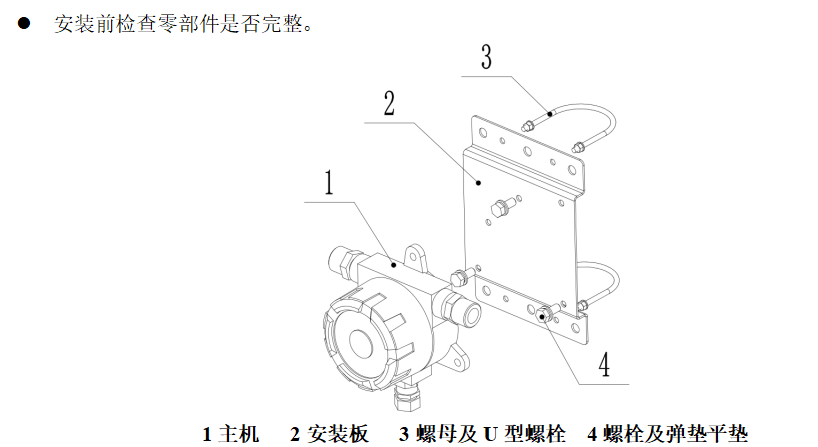

• 安装前检查零部件是否完整。








•


•

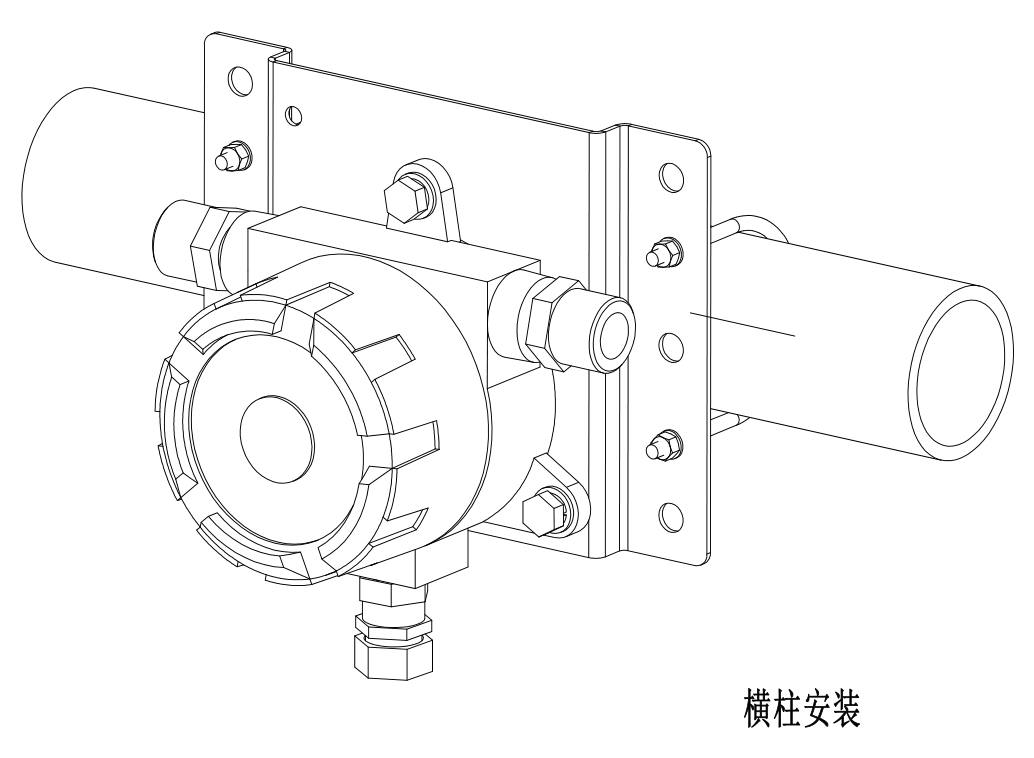

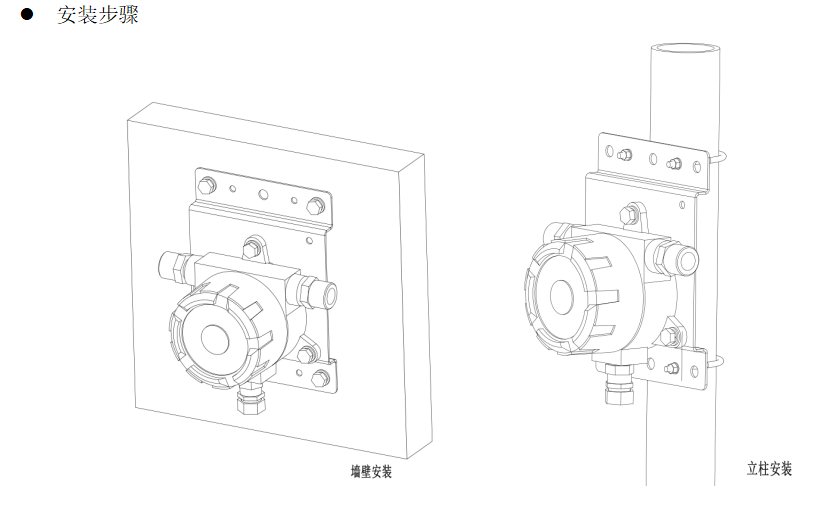

先安装“支架附件”，再将主机固定在安装板上即可；可以按墙壁、立柱、横柱三种方式进行安装，立柱或横柱适应直径30mm至60mm.

4.3安装注意事项

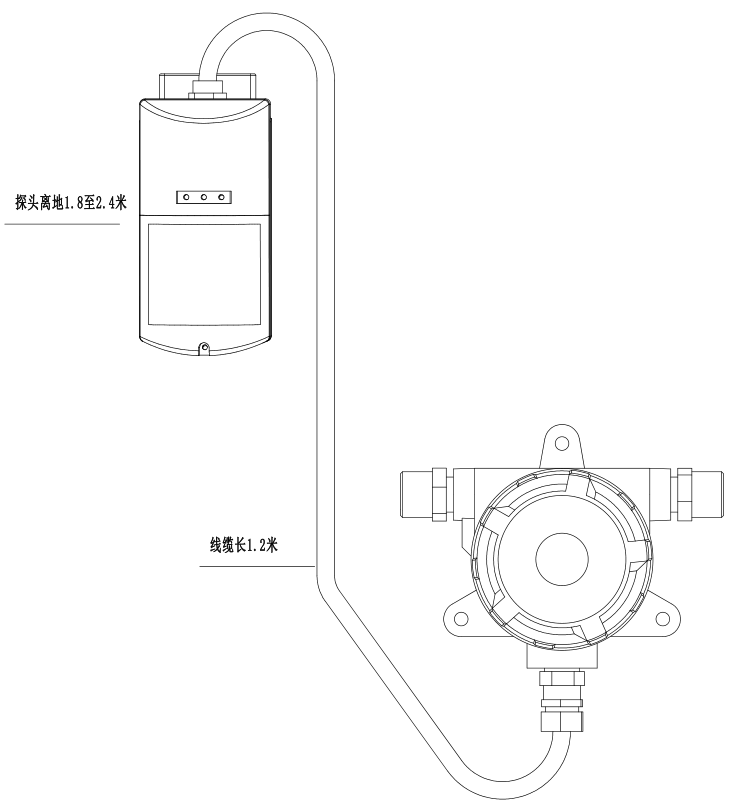

整机安装效果图

1. 探头安装建议离地1.8至2.4米；

2. 线缆部分长度为1.2米，请注意探头与主机安装距离；

3. 主机请按上图所示方向安装，避免接口堆积灰尘雨水。

   5、接线

   此部分内容主要阐述在探测内部进行接线操作。

   逆时针拧下隔爆壳前盖，可看到内部接线端子如下图所示。总线与触点连接方式只能二选一，建议防拆及报警触点按照触点接方式图连接。防爆报警器可与声光报警接口相连实现就地报警。

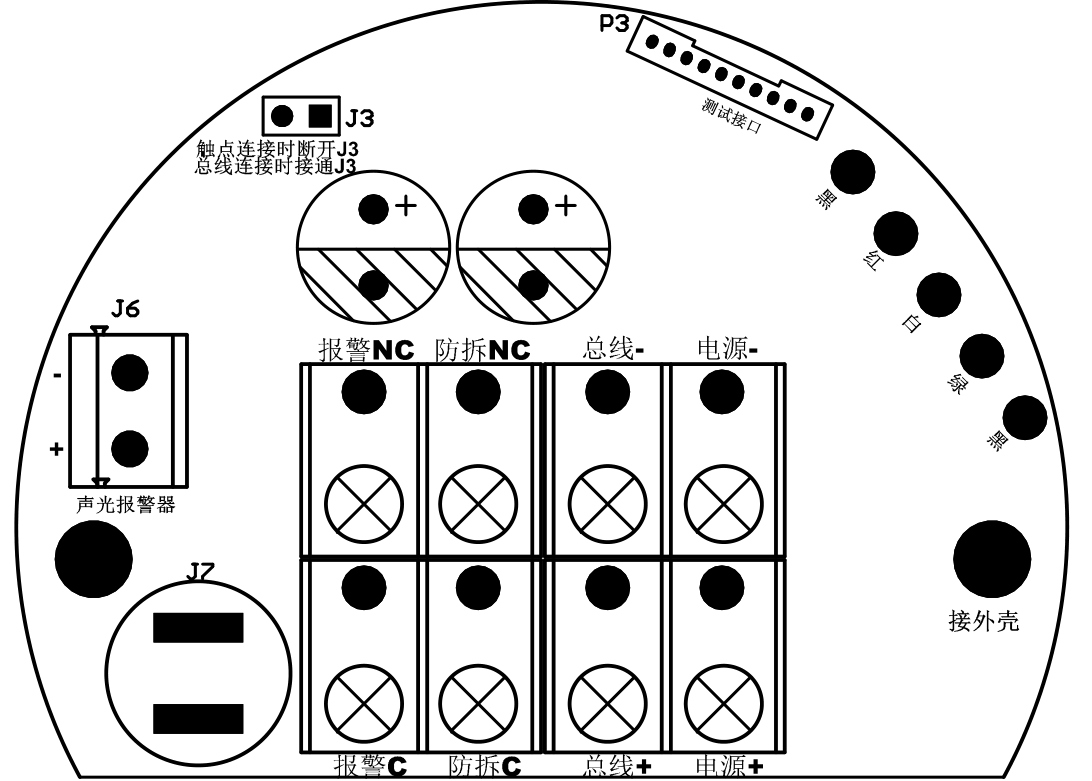

   接线端子说明

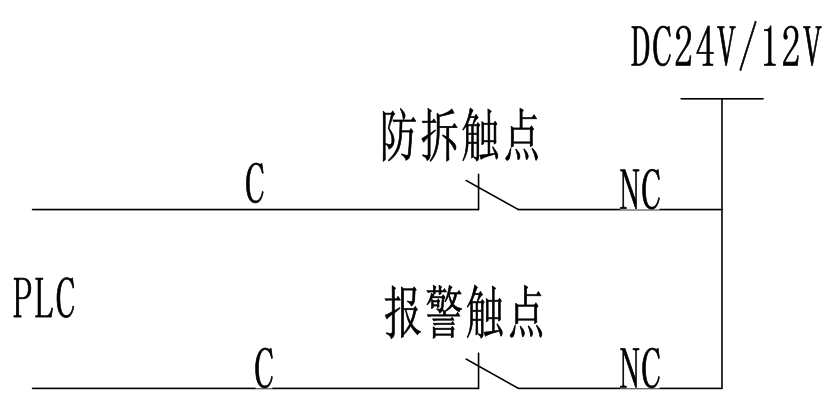

触点接方式图

敬告：

安装过程及操作必须严格遵照国家相关标准要求。

为保证防爆性能，完成接线后，防爆壳体及所有螺母必须拧紧。

探测器内部的任何操作都必须专业人员执行。

打开探测器机壳之前，为减少危害气体点燃的风险，应先断开电源。

切勿在危险气体可能出在的情况下打开机壳。

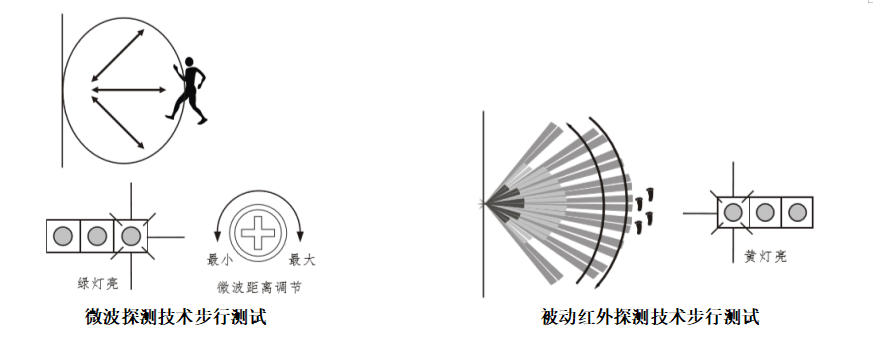

6、步行测试

MW

将微调电位器调至最小（容量由4-15m可调）；至保护区域的末端；在LED指示灯熄灭时，朝探测器作径向方向运动，通过绿色LED来检查MW的探测。如果绿色LED指示灯没有亮时，将微调电位器顺时针旋转，提高其容量；重复试验直至获得要求的距离。

备注：MW的调节：将容量调至最低需求量，因为MW会穿透墙壁，而过高的容量并不会提高监视器在保护区域内的性能。（MW在朝探测器做径向运动时，灵敏度为最高。）

PIR

盖上前端小盖，在LED指示灯熄灭时，在探测场所内作横向移动，通过黄色LED检查PIR的探测情况。这样可以检测在保护场所内没有PIR的报警死角。PIR在朝探测器做横向运动时，灵敏度为最高。

 SENSL

LDIP 4号开关处于ON的位置两个感应器的探测灵敏度都降低；PIR：此时PIR正负周期两部分所检测到的信号都受到了半限制。MW：此时MW的检测反应速度为0.5秒，运动速度0.6m/秒。

7、维护

建议每月对探测器进行巡检，观察探测器安装固定是否牢靠、外观是否完好。

建议每月或根据当地条例规定定期对探测器进行清洁处理，避免堆积于探头表面降低探测器性能，避免水渍造成探测器锈蚀。

建议每月或根据当地条例规定定期进行探测器性能进行检定，按照第6部分内容，对探测器进行探测。
