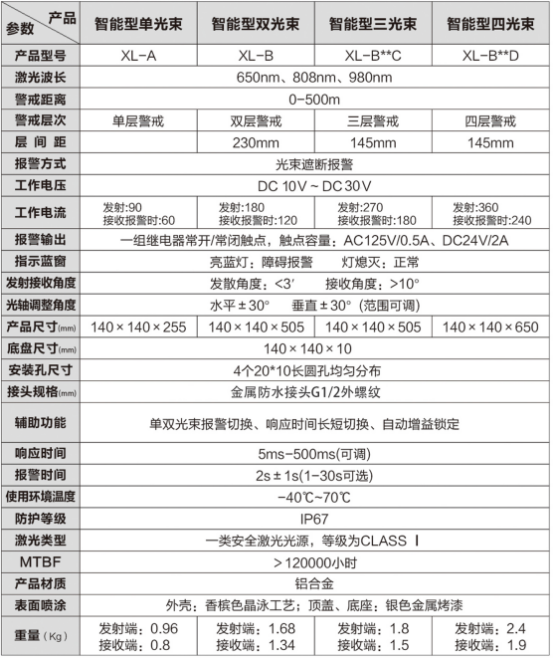

产品/参数：智能型单光束、智能型双光束、智能型三光束、智能型四光束

产品型号：XL-A、XL-B、XL-BC、xl-BD

激光波长：650nm、808nm、980nm、

警戒距离：0-500m

警戒层次：单层警戒、双层警戒、三层警戒、四层警戒、

层间距：双层230mm、三层145mm、四层145mm

报警方式：光速遮断报警

工作电压：DC10V~DC30V

工作电流：发射90接受报警时60、发射180接受报警时120、发射270接受报警时180、发射360接收报警时240、

报警输出：一组继电器常开/常闭触点，触点容量：AC125V/0.5A、DC24V/2A

指示蓝窗：亮蓝灯：障碍报警、灯熄灭：正常

发射接收角度：接收端角度：发散角度＜3′接收角度＞10°

光轴调整角度：水平±30°垂直±30°(范围可调)

产品尺寸（mm）：140×140×255、140×140×505、140×140×505、140×140×650、

地盘尺寸（mm）：140×140×10、

安装孔尺寸：4个20*10长圆孔均匀分布

接头规格（mm）：金属防水接头G1/2外螺纹

辅助功能：单双光束报警切换、响应时间长短切换、自动增益锁定、

响应时间：5ms——500ms（可调）

报警时间：2s±1s(1-30s可选)

使用环境温度：-40℃~70℃

防护等级：IP67

激光类型：一类安全激光光源，等级为CLASS I

MTBF：＞120000小时

产品材质：铝合金

表面喷涂：外壳香槟色晶泳工艺；顶盖、底座：银色金属烤漆

重量（KG）:发射端0.96接收端0.8、发射端1.68接收端1.34、发射端1.8接收端1.5、发射端2.4接收端1.9、

基本结构

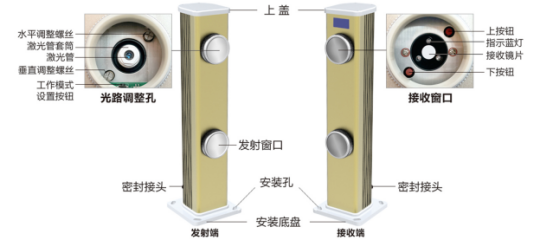

1、部件图（其他型号产品请参考此图）

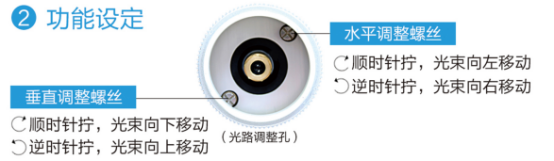

2、功能设定：

工作模式设置按钮
Di模式一：同时同频；DiDi模式二：同频不同时；DiDiDi模式三：不同频不同时（出厂默认）
上按钮（响应时间设置）：
Di：50ms；DiDi：100ms；DiDiDi：200ms；DiDiDiDi：300ms；DiDiDiDi：400ms；
下按钮（报警模式设置）：
Di：遮断任一光束报警：DiDi：遮断相邻两束光报警（出厂默认）
设置模式（我们会根据客户应用场所不同出厂前做好相应的设置。如有必要改变工作模式、响应时间、报警模式、报警信号延时等，可进入设置模式操作），快速连按下按钮三次，持续按至di~音，进入设置模式。
工作模式设置（按两次）当出现DiDiD音，按按钮1（选择按键），Di表示模式一（同频同时）DiDi表示模式二（同频不同时）DiDiDi表示模式三（不同频不同时）
响应时间设置（按三次）当出现DiDiDi音，按按键1；
报警模式设置（按四次）当出现DiDiDiDi音，按按钮1，Di—遮挡任一光束报警，DiDi—遮挡相邻两束光报警；
报警信号延时设置（按五次）当出现DiDiDiDiDi音，按按钮1；Di-0.5s，DiDi-1s，DiDiDi-2s，设置完成后长按按钮2退出设置模式，进入正常工作状态。
注意事项
1、请勿安装在以下场所
⑴受季节因素影响，树木、杂草等会阻断光束的场所
⑵地基不稳定，易晃动的场所
⑶污水容易溅到的场所
2、水泥基座埋设
水泥基座500（L）×500（W）×400（H）mm周围埋土必须结实，防止日后沉歪。

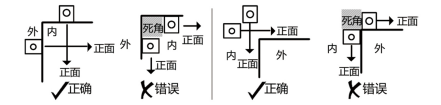

3、安装位置严防四角

4、警戒距离和光斑范围

接线

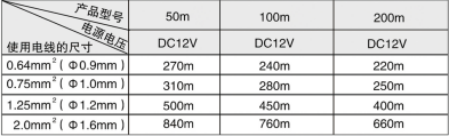

使用电源电源和电线尺寸与传感器和电源之间的接线距离的关系

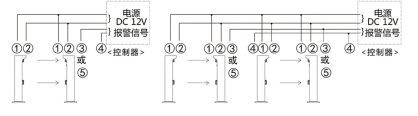

 标准接线分线制接线     分线制接线

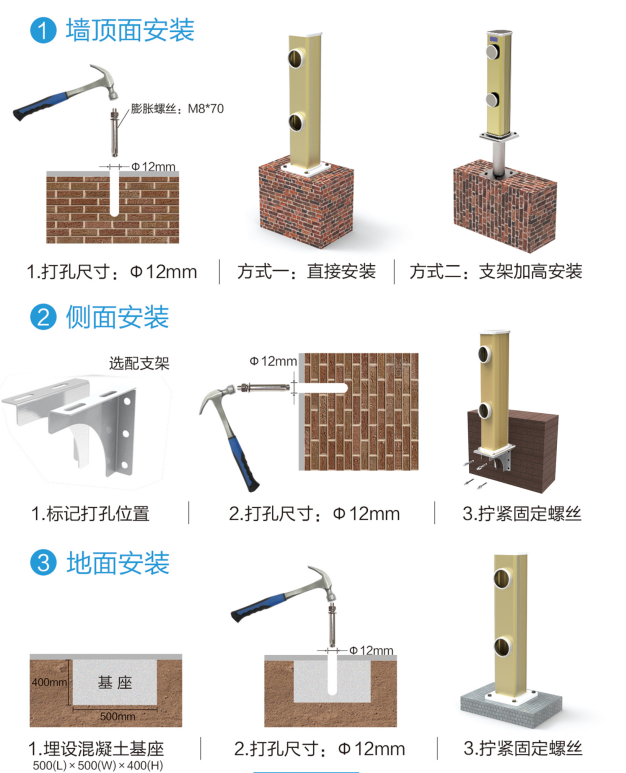

产品安装

光路调整
(其他型号产品参考双光束光路调整方法)
准备工作
1.拿掉发射端后面所有胶堵;
2.设备通电并用激光寻的器检查发射端是否正常发光;

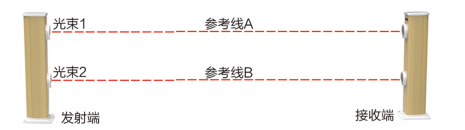

3.根据发射窗口到接收窗口的连线确定出参考线;
4.发射端安排一人负责调整光束方向， 另一人准备沿参考线找光。

2、调光步骤
（1）调整光束1时须挡住光束2,在2米处进行光束调整，采用“十字寻光法”确定光束1方向。若光束偏离参考线，调整发射端激光光路，使光束1与参考线A重合。
（2）拿开光束2遮挡物并挡住光束1,按照步骤1调整光束2方向;
（3）采取以上方法分别移动至5米、10米、20米处对两束光进行调整
（4）20米后可根据现场情况，每30米或50米调整-次。
十字寻光法:手拿激光寻的器，先进行水平方向往复扫动，找到声音最强点后，再进行垂直方向往复扫动。此时声音最强点为激光光束中心点，从中心点向周围延伸寻的器声音逐渐变弱。
3、到达接收端时请注意
由于光斑形状为长条状(近似长椭圆)，应以接收窗口为中心左右或上下摆动寻光器，根据声响临界点，推断出光斑范围，确保光斑的中心点与接收窗口相重合，完成调试。
4、结束：
接收窗口装上发射端后面的所有胶堵。
注意事项
1.校正前先排除其它光束干扰。
2.校正激光时，离发射端越远调整孔旋转幅度要越小;
3.校正多光束产品时，请把非正在校准的其它激光束挡住;
设备维护及故障排除
1、设备维护

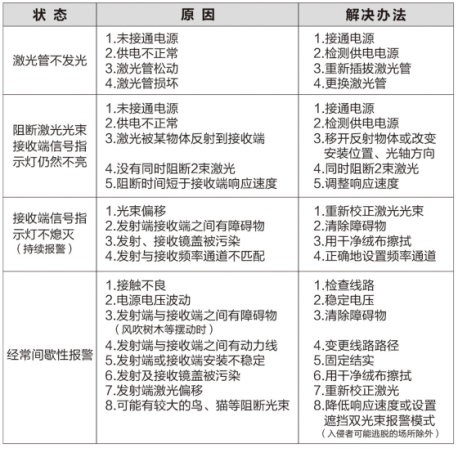

2、故障排除

功能设定

功能测试

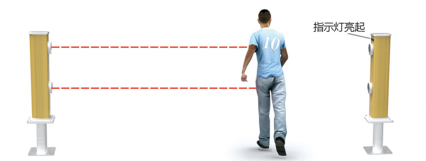

激光对射安装完毕后请横向阻断光束，观察报警功能是否正常，以确认产品安装正确。

激光管更换
更换步骤:
1、施工人员首先做好自身防静电措施;
2、将设备断电;
3、将发射镜盖卸下(逆时针拧动) ;
4、将镜盖内的激光管护套逆时针拧下;
5、用尖嘴钳将坏的激光管拔下，然后插入准备好的激光管。插入时注意将激光管管身的凹槽与插槽中横槽相对应;
6、设备通电，用寻的器检查是否有光源
发出。若更换数支依旧无法发光，此时可判定设备内部故障，需返厂维修;
7、设备通电后，若有光源发出，请再次切断电源，顺时针拧上激光管护套,然后将发射镜盖拧紧，激光管更换完毕。
技术规格

功能说明
1、报警输出功能：
无报警时，接收端蓝色指示灯熄灭，常闭信号闭合，常开信号断开；
有报警时，接收端蓝色指示灯点亮，常闭信号断开，常开信号闭合；
2、单双光束报警切换按键（接收端背面）
打开黑色胶堵，内有单双光束报警切换按键。按下时有提示音：按下此按键，若有“滴”一声为遮挡单双光束报警，“滴滴”两声则为必须同时遮挡相邻两束光报警。
3、报警响应时间切换按键（接收端背面）
拧开接收端左下角螺丝，为报警响应时间延时切换按键。报警响应时间五档可调，按键按下时有提示音；“滴”一声为响应时间25ms，“滴滴”两声为响应时间50ms，“滴滴滴”三声为响应时间100ms，“滴滴滴滴”四声为响应时间200ms，“滴滴滴滴滴”五声为响应时间300ms。
激光寻的器

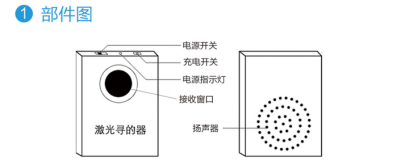

部件图：

1、使用说明：
将激光寻的器打开，放入发射端前端，当听到设备发出“滴————”声音时，证明设备接收到发射端发射出的激光，声音的强弱变化代表的是光的中心轴位置与余光的位置，当声音最响时，代表是光的中心轴位置，这时刻手持设备进行找光调试。在调试过程中由远及近，从发射端开始，手持设备走到接收端，在这个过程中随时校正发光方向并保持设备在这个过程中长鸣，直到确定激光中心光斑笼罩住接收端收光窗口为止，设备调整完毕。
