翔鹏防爆型互射式激光光栅使用说明书

翔鹏防爆型互射式激光光栅是本司的新一代安防产品，技术性能处于业内领先地位。本产品由主杆和从杆配对组成，利用激光高亮度、抗干扰性强等特点，通过两束以上的激光光线构成一个隐形防范平面。当人体穿越该平面遮挡任意相邻两束红外线遮断时，就会产生报警信号输出。被广泛应用安排与建筑的门和窗、阳台、围墙等，达到御贼于门外的专业级防范器材，是彻底替代金属防盗网的最佳产品。

一、产品特性

1. 本产品的立面防范探测器，不影响防范立面以外人们正常活动。

2. 本产品室内外，均可安装。电路设计对有故意拆卸，剪断线路和短路线路等破坏行为，能立刻报警。

3. 低误报：同时遮挡相邻两光束的报警模式。可消除飞鸟，蝴蝶。落叶等通过防范区域时遮挡单束红外线产生的误报警现象。

4. 采用高性能芯片控制，声光提示校准，无需侧调焦电压，安装座固定后，主从机均可进行180度（±90度）旋转，以方便对准与调试。

5. 全天候 24 小时超级稳定工作，采用精密的光学及程序设计创新。特点的器件选购和专业设计，杜绝强光和电磁干扰。

6. 采用全密封铝质外壳，一体式完全密封设计，外部接线具有防雨，雪，霜雾潮湿等。

7. 采用专用的滤光片,对可见光有极好的滤除作用。对红外光线具有很好的透光效果。

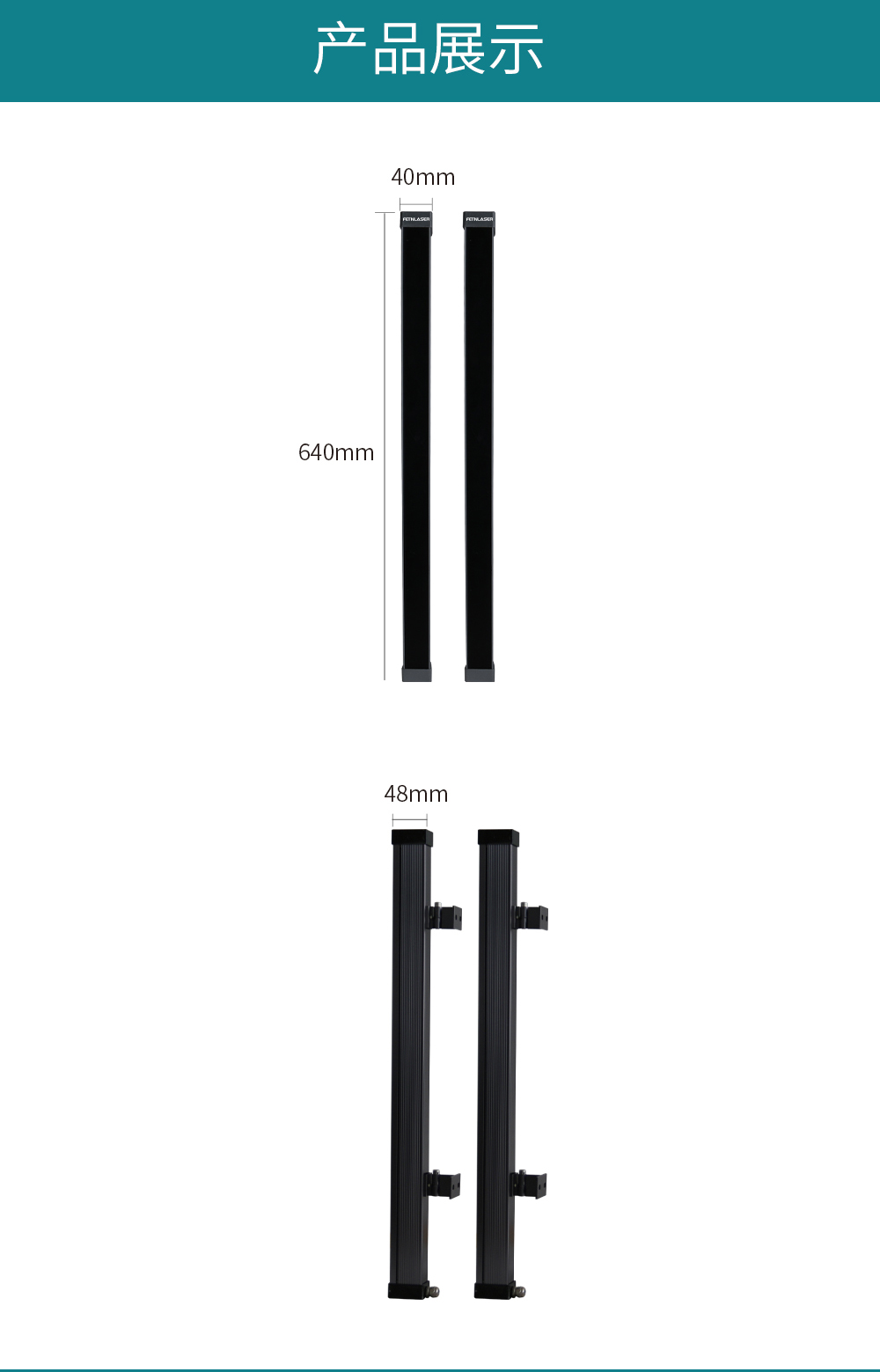

二、产品尺寸

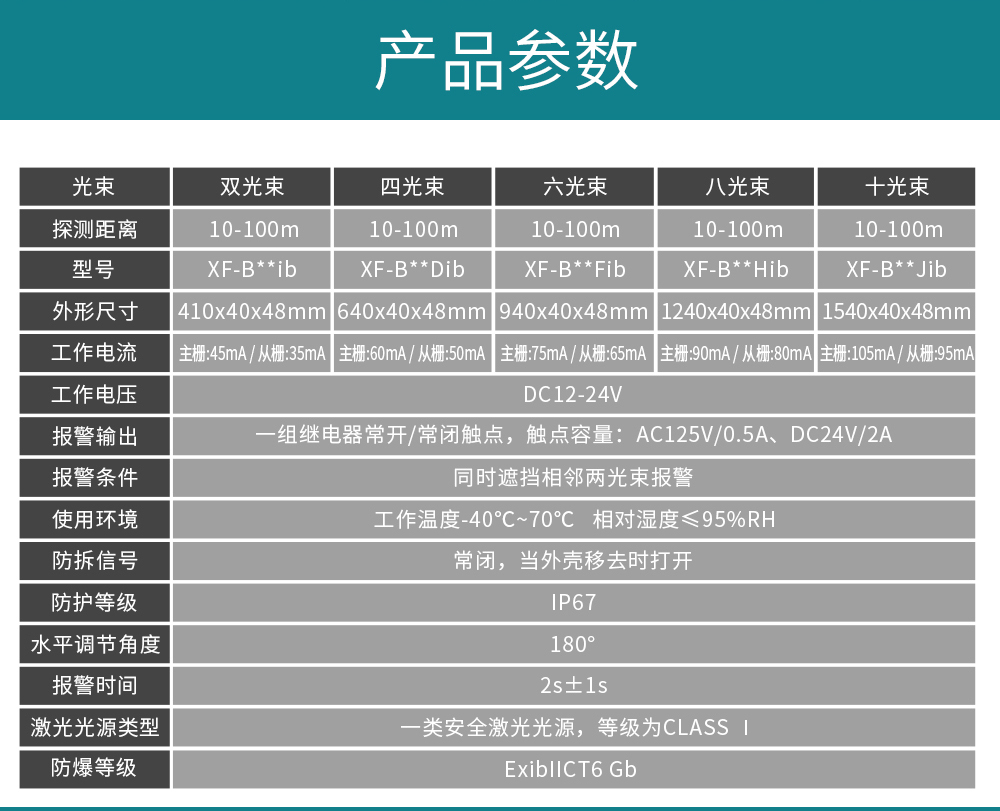

三、技术参数

四、安装说明

1.请避免在以下场合安装本产品，以保证产品性能：

（1）.避免安装在树木、杂草丛生等遮挡物阻断光束的场所；

（2）.避免安装在地基，墙柱不稳定的场所。

（3）.走线应尽可能隐蔽，避免被破坏。若走明线应采用线槽或线管保护，防止长期暴晒或老鼠等动物破坏。

2.安装方式

本产品提供两种固定方式，用户可根据需求进行选配。

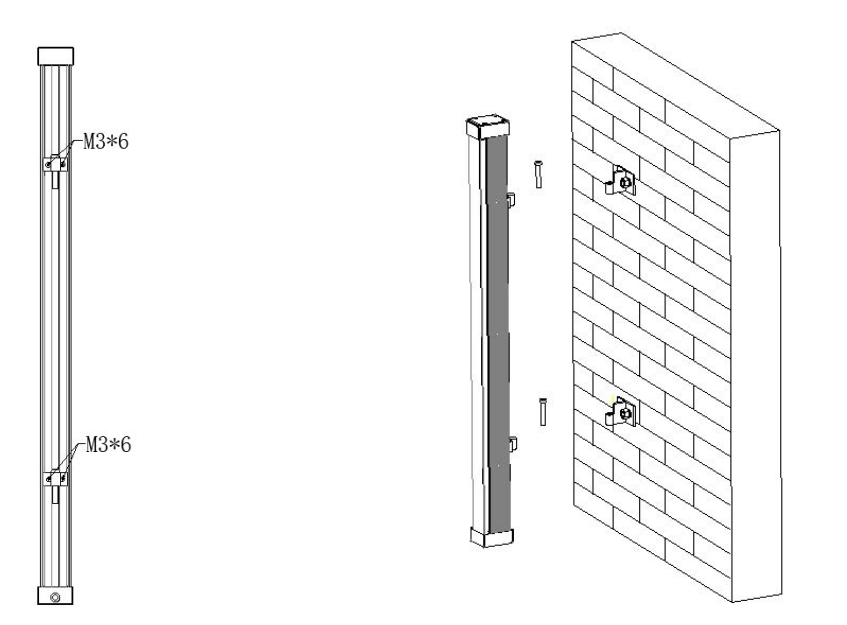

（1）墙壁安装

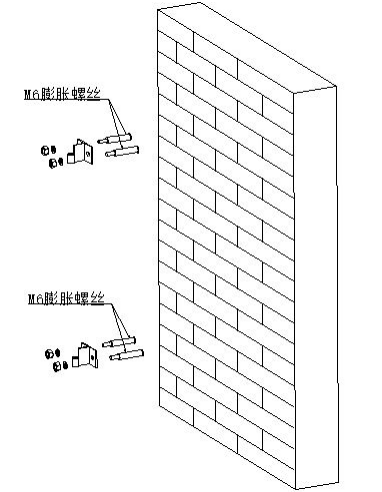

将固定支架中轴螺丝拆下，取下支架底座。使用M6膨胀螺丝将两底座固定至墙体。固定时请确保两底座在同一垂直直线上且保持水平平行，垂直距离应不小于15cm。

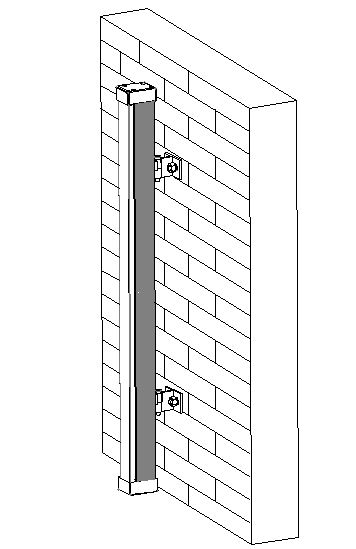

底座安装完成后，将产品固定支架滑块调节至对应位置，拧紧滑块固定螺丝，固定垂直距离。放入中轴螺丝，将激光光栅调整至所需角度，拧紧中轴螺丝固定角度。

安装完成，若需要管体的侧面与墙面为90度安装。必须在支架安排完毕后。再旋转管体90度即可。

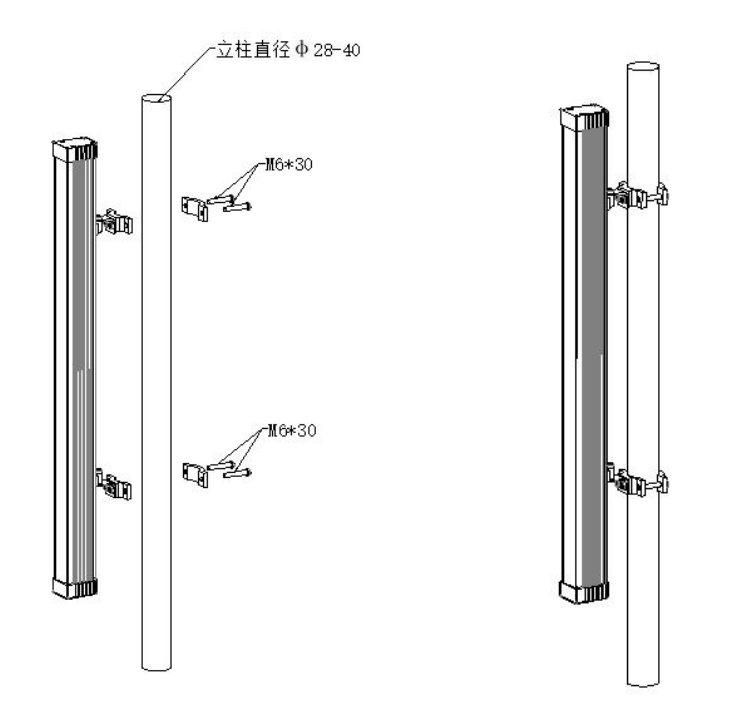

 （2）立柱安装

安装立柱外径尺寸要求为φ28～φ40mm，将产品固定支架滑块调节至所需位置，拧紧滑块固定螺丝，固定垂直距离，垂直距离应不小于15cm。使用立柱安装附件，将设备调整至所需高度和角度，固定即可。

五、配置说明

1.接线说明

主机：红 电源正极+12～24V；

      黑 电源负极；

      黄 开关量输出COM端；

      蓝 开关量输出NC端；

从机：红 电源正极+12～24V；

      黑 电源负极

2.拨码设置

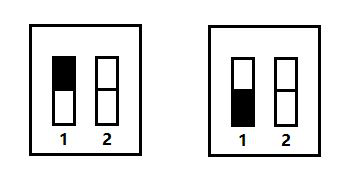

（1）拨码1调节普通模式和调试模式，上拨为普通模式，下拨为调试模式。

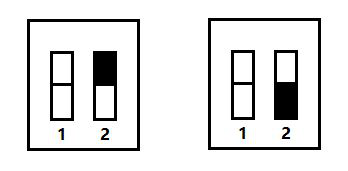

（2）拨码2调节A频和B频，上拨为A频，下拨为B频。

注意：主杆和从杆的拨码开关必须选择一致。

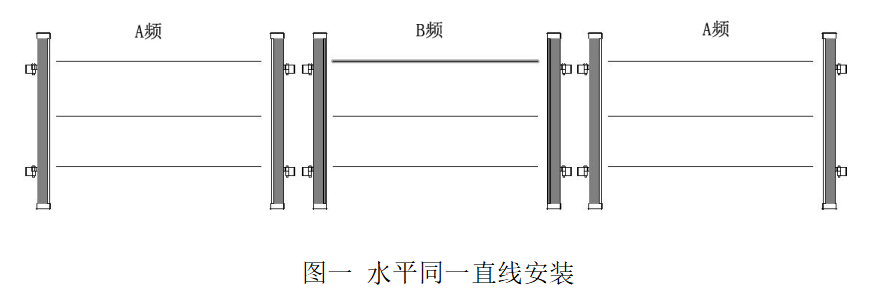

A 频和B 频的光栅的布置方法

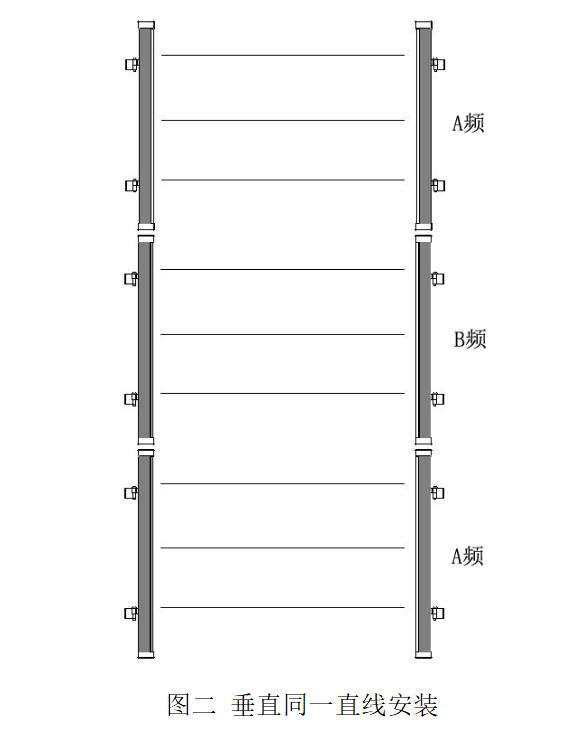

两对光栅的安装位置相距少于5米时。会产生同名干扰。造成误报，因此。要选用A频和B频光栅相间隔开来安装。通过位置错开安装。就是避免同频率光栅线相干扰，这样的能解决同频干扰问题。(包括在楼上与楼下安装同一直线上安装或转弯角处于安排都要选择A频和B频相间隔来安装)。

六、常见故障分析及排除

1.接入电源后不工作

（1）.检查主从机电源接线是否正确；

（2）.检查主从机电源接线处电压是否因线路过长造成供电电压不足；

2.主机与从机校准LED常亮且蜂鸣器长响

（1）.检查主从机拨码开关是否同为A频或B频工作模式；

（2）.检查主从机安装距离是否超过激光光栅的最大防范距离；

（3）.检查产品底部防拆开关是否正常闭合；

3.光束无遮挡，蜂鸣器常响，报警有输出

（1）.用抹布对红外线透光处清除灰尘。

（2）.重新校准光束光轴位置；
